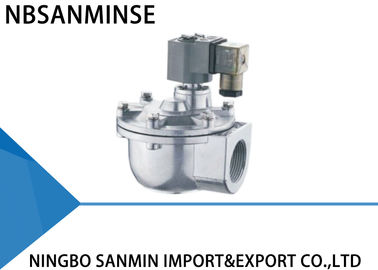

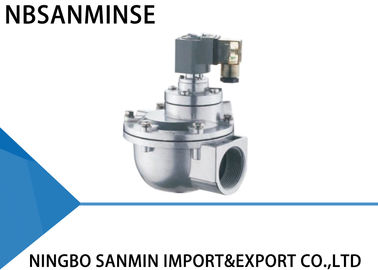

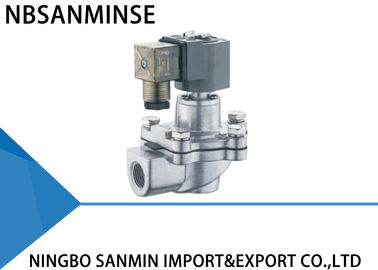

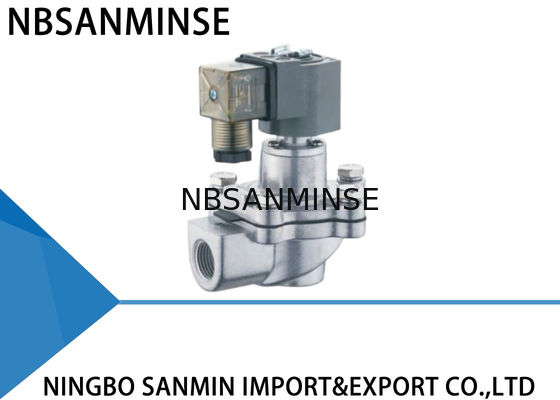

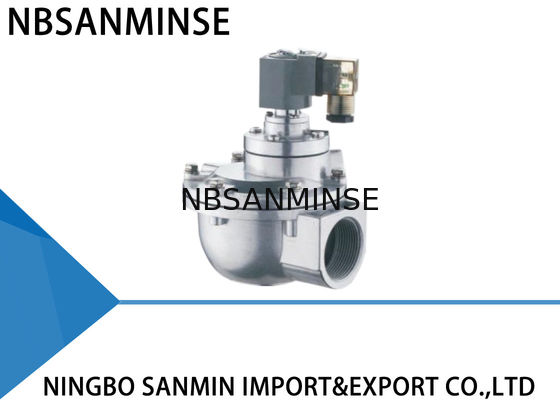

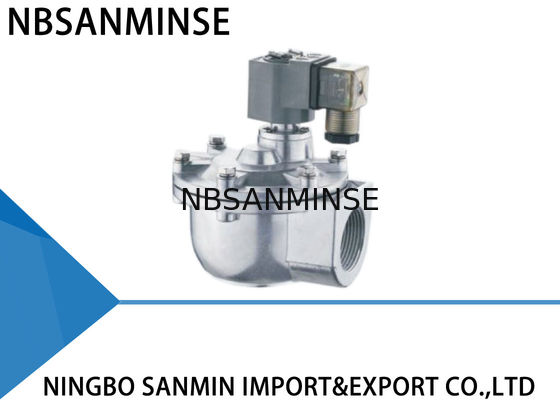

X Valvola di flusso a impulsi a diaframma in nitrile/viton IP65 Umidità relativa ≤ 85% Tipo GOYEN

Valvola di flusso a impulso del diaframma di nitrile / Viton IP65 Umidità relativa ≤ 85 % Tipo GOYEN

GOYEN Tipo simile

Tipo di angolo retto

La valvola di impulso è composta da testa di pilota, diaframma e corpo di valvola in alluminio.Il diaframma è mantenuto in posizione chiusa a causa dell'effetto di una grande pressione.

Il regolatore di impulsi elettrici invia segnali di ingresso in modo che l'armatura elettromagnetica attiri la barra in movimento.Aprire il foro di bilanciamento per rilasciare il gas di pressione nella cavità posteriore del diaframma rapidamenteIl gas a pressione nella cavità anteriore sostiene il diaframma per aprire il passaggio e la valvola inizia a pulire.

Il segnale di impulso scompare e la molla dell'armatura funziona immediatamente per riprendere la barra in movimento in modo da chiudere il foro di bilanciamento.Il gas di pressione nella cavità posteriore del diaframma e la molla lavorare insieme per chiudere il passaggio la valvola smette di pulire.

The damping hole in the diaphragm functions to damp the airflow when the moving bar of armature holds up for balancing and to transit the air to the back cavity as soon as the balancing hole is shut to close the passage and stop cleaning.

Parametro tecnico

Materiale di costruzione

Errori e risoluzione dei problemi comuni

Durante l'installazione e la messa in servizio:

Fenomeni di guasto

1) Non si possono aprire tutte le valvole, ma la parte principale agisce.

2) Alcune valvole non funzionano, ma le altre sono normali.

Le valvole non possono essere chiuse tutte, c'è una perdita, non c'è modo di creare una cupola di gas.

4 - Alcune valvole non possono essere chiuse.

5. Una valvola si chiude lentamente.

Possibile ragione

1 Controllare se la pressione della cupola del gas è troppo bassa.

Controlla il collegamento della bobina della valvola e la bobina

3 (l). valvola Y. Alcune valvole della stessa cupola di gas hanno perdite, causando così perdite per tutte le valvole.

3 (2) Valvola Z. L'entrata della valvola e il boccone di soffiatura sono installati all'indietro.

4) C'è un po' di sporcizia o detriti sulla membrana che blocca il nucleo di ferro in movimento.

L' orifizio della membrana è bloccato.

Risoluzione dei problemi

Controlla la perdita.

2. Sostituire gli accessori

3 (1) Controllare le perdite

3 (2 ) Riinstallazione

4 - Pulire la membrana e verificare che la membrana sia completa.

5. Scavare l' orificio della membrana.

Durante il periodo di utilizzo

Fenomeni di guasto

La membrana non può chiudersi saldamente e la valvola è sempre aperta.

Un po'.

2. la bobina è calda e bruciata.

3) La tensione è presente ma la valvola non funziona.

La temperatura ambiente è inferiore a -20°C. La valvola perde acqua e non può aprirsi.

Possibile ragione

1. c'è un po' di sporco o detriti sulla membrana, la parte principale è danneggiata. il nucleo di ferro in movimento è bloccato.

E' stato acceso per troppo tempo.

La membrana è danneggiata e l' orificio è bloccato.

La temperatura ambiente è troppo bassa e qui c'è gelo nella valvola.

Risoluzione dei problemi

1. pulire la membrana e verificare che il pezzo di membrana sia completo. controllare il nucleo di ferro in movimento e la camera di blocco aria. sostituire gli accessori se necessario.

Controllare la condizione di funzionamento del sistema di controllo.

3) Sostituire i complementi in tempo.

4. Prestare attenzione all'isolamento e al mantenimento di temperature adeguate.

D: Potete offrire i campioni gratuiti?

A: Si', ma dipende dai prodotti, Pls contattaci ina@pneuhydr.com o whatsapp 0086 15168536055

D: Qual e'il suo campo di attività?

R: Il nostro ambito di attività è:Servizio di parti di automazione per esportatori con contenitore pieno e venditacilindro d' aria, trattamento delle sorgenti d' aria, valvola solenoide,valvola d'aria,Valvola motorizzatrice,Valvola in ottone, valvola idraulica, cilindro idraulico, aria e olioadesione, manometroE così via.

D:WChe tipo di prodotti puoi produrre?

R: Possiamo produrre molti tipi di acciaio inossidabile, ottone, alluminiolavorazione dei materiali.Come se fosse alto.pressione Valvola / valvola solenoide / valvola elettricavalvola dell'acqua/valvola pneumatica/cilindro ad aria/valvola idraulica/accumulatore idraulicoprodotti e così via.

D: Il prodotto può essere realizzato con il nostro logo e il nostro marchio?

R: Sì, certo, possiamo fare. Siamo fornitori OEM da anni e professionisti per fare. Ma devi darci l' autorizzazione se possibile.

D: Potete fornire prodotti di marca pneumatici e idraulici originali?

R: Sì, possiamo fornire come Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser ecc.

D: C'è una garanzia disponibile?

R: Sì, normalmente i prodotti hanno una garanzia di qualità di un anno.

D: Il connettore è in sistema britannico o metrico?

A: Il filo G è cilindrico e non si sigilla da solo, richiedendo guarnizioni aggiuntive per evitare perdite.e i fili interni ed esterni diventano sempre più stretti quando strettiLa tenuta si ottiene attraverso la deformazione dei fili e per migliorare l'effetto di tenuta si usa solitamente un sigillante o un nastro.

Il filo G è un tubo cilindrico retto utilizzato per collegamenti non sigillati; il filo PT è un tubo conico che si basa sulla deformazione e la sigillatura del filo stesso;NPT è anche un tubo conico con un profilo dentale angolo di 60 gradi, utilizzato principalmente in Nord America

D: Come si convertono le unità di pressione: MPa, bar, psi, kg/cm2?

A: 1MPa=10bar≈145psi≈10kg

D: Cosa causa di solito il burnout delle bobine di valvola solenoide?

A: tensione e hz errate, frequenti commutazioni, testa pilota che entra nel liquido, problemi con il nucleo della valvola e la molla,ambiente caldo, vibrazioni pesanti, ecc.
