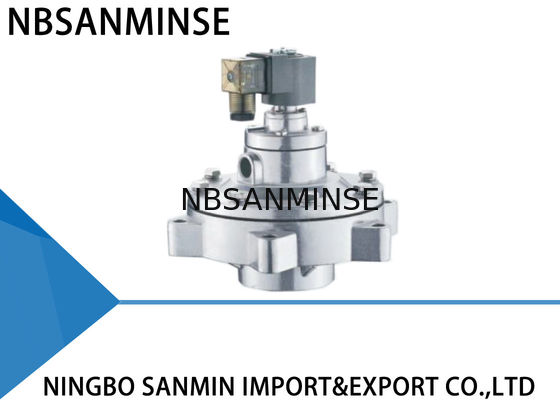

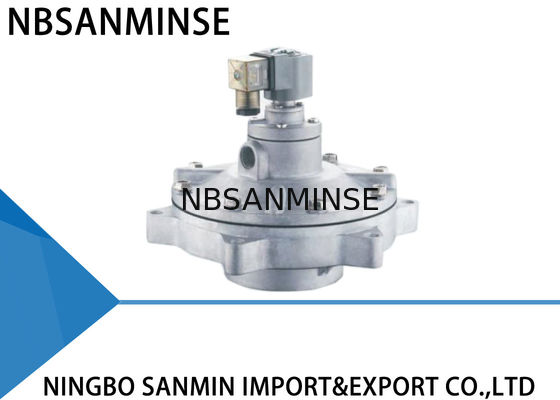

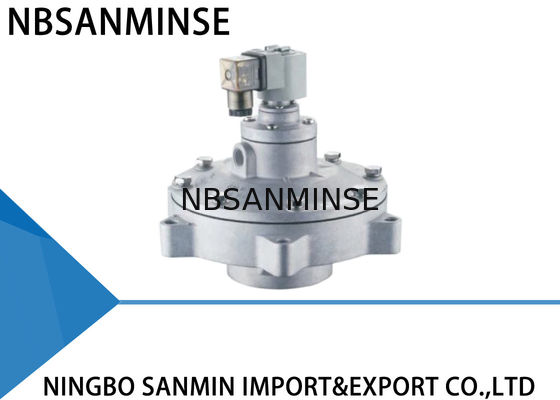

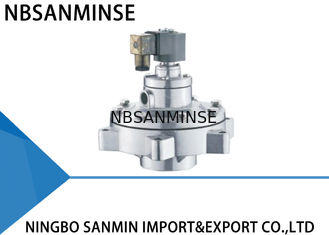

Valvola a solenoide a impulsi Sanmin Pressione personalizzata 0,2 MPa - 0,6 MPa Valvola antipolvere per sacchi tipo GOYEN
Tipo simile a GOYEN
Tipo integrato
Il controller a impulsi elettrici invia segnali di ingresso in modo che l'armatura elettromagnetica attragga la barra mobile. Apre il foro di bilanciamento per rilasciare rapidamente il gas di pressione nella cavità posteriore del diaframma; il gas di pressione nella cavità anteriore sostiene il diaframma per aprire il passaggio e la valvola inizia la pulizia.
Il segnale a impulsi scompare e la molla dell'armatura agisce immediatamente per ripristinare la barra mobile in modo da chiudere il foro di bilanciamento. Il gas di pressione nella cavità posteriore del diaframma e la molla lavorano insieme per chiudere il passaggio e la valvola smette di pulire.
Il foro di smorzamento nel diaframma funziona per smorzare il flusso d'aria quando la barra mobile dell'armatura è sollevata per il bilanciamento e per trasmettere l'aria alla cavità posteriore non appena il foro di bilanciamento viene chiuso per chiudere il passaggio e interrompere la pulizia.
Parametro tecnico
|
Angolo retto |
Integrato |
In linea |
Spina |
| Pressione di progettazione |
0,3~0,8 MPa |
0,2~0,8 MPa |
0,3~0,8 MPa |
0,2~1,0 MPa |
| Pressione di esercizio |
0,3~0,6 MPa |
0,2~0,6 MPa |
0,3~0,6 MPa |
0,2~0,6 MPa |
| Temperatura ambiente |
-25~60℃ Personalizzato per temperature più basse o più alte |
| Umidità relativa |
≤85% |
| Mezzo di lavoro |
Aria pulita |
| Tensione |
AC220V/DC24V/AC110V/AC24V Personalizzato |
| Classe di protezione |
IP65 |
| Vita del diaframma |
Oltre un milione di cicli |
| Cv/Kv |
Chiamaci per i dettagli |
Costruzione del materiale
Corpo: pressofuso ADC12
Armatura: acciaio inossidabile 430 FR
Diaframma: nitrile o Viton
Molla: acciaio inossidabile 321
Elementi di fissaggio: acciaio inossidabile 302
Guasto comune e risoluzione dei problemi
Durante l'installazione e la messa in servizio
Fenomeni di guasto
1. Le valvole non possono essere tutte aperte, ma la parte principale agisce.
2. Alcune valvole non funzionano, ma le altre sono normali.
3. Le valvole non possono essere tutte chiuse. C'è una perdita. Non c'è modo di stabilire una cupola di gas.
4. Alcune valvole non possono essere chiuse. C'è una perdita.
5. Una valvola si chiude lentamente.
Possibile motivo
1. Controllare la pressione della cupola di gas per vedere se è troppo bassa.
2. Controllare il collegamento della bobina della valvola e la bobina
3 (1). Valvola a Y. Alcune valvole per la stessa cupola di gas perdono, causando perdite per tutte le valvole.
3 (2). Valvola a Z. L'ingresso della valvola e il ugello di soffiaggio sono installati al contrario.
4. C'è dello sporco o detriti sulla membrana, che blocca il nucleo di ferro mobile.
5. L'orifizio del diaframma è bloccato.
Risoluzione dei problemi
1. Controllare la perdita
2. Sostituire gli accessori
3 (1). Controllare la perdita
3 (2). Reinstallare
4. Pulire la membrana e verificare che la membrana sia completa. Controllare il nucleo di ferro mobile e il blocco dell'aria.
5. Sbloccare l'orifizio del diaframma
Durante il periodo di utilizzo
Fenomeni di guasto
1. Alcune valvole perdono. Il diaframma non si chiude ermeticamente e la valvola è sempre aperta un
po'.
2. La bobina è calda e bruciata.
3. La tensione è presente ma la valvola non funziona.
4. La temperatura ambiente è inferiore a -20℃. La valvola perde e non si apre.
Possibile motivo
1. C'è dello sporco o detriti sulla membrana, la parte principale è danneggiata. Il nucleo di ferro mobile è bloccato.
2. È rimasto acceso troppo a lungo.
3. Il diaframma è danneggiato e l'orifizio è bloccato.
4. La temperatura ambiente è troppo bassa e c'è brina nella valvola.
Risoluzione dei problemi
1. Pulire la membrana e verificare che il pezzo di membrana sia completo. Controllare il nucleo di ferro mobile e il blocco dell'aria. Sostituire gli accessori se necessario.
2. Controllare le condizioni di funzionamento del sistema di controllo.
3. Sostituire gli accessori in tempo.
4. Prestare attenzione all'isolamento e al mantenimento delle temperature corrette.
D: Potreste offrire campioni gratuiti?
R: Sì, ma dipende dai prodotti, si prega di contattarci ina@pneuhydr.com o whatsapp 0086 15168536055
D: Qual è il vostro ambito di attività?
R: Il nostro ambito di attività èservizio di esportatore di parti di automazione con container completo, e venditacilindro pneumatico, trattamento sorgente d'aria, valvola a solenoide,valvola pneumatica,valvola motorizzata, valvola in ottone, valvola idraulica, cilindro idraulico, aria e olioraccordi, manometroecc.
D:Che tipi di prodotti potete realizzare?R: Possiamo realizzare molti tipi di acciaio inossidabile
, ottone, alluminiolavorazione dei materiali. come altapressioneValvola / valvola a solenoide / valvola elettrica /valvola dell'acqua/ valvola pneumatica/ cilindro pneumatico/ valvola idraulica/accumulatore idraulicoprodotti e così via.D: Il prodotto può essere realizzato con il nostro logo e marchio?R: Sì, certo, possiamo farlo. Siamo fornitori OEM da anni e professionali nel farlo. Ma dovete darci l'autorizzazione se è possibile.D: Potete fornire beni originali di marchi pneumatici e idraulici famosi?
R: Sì, possiamo fornire marchi come Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser ecc.
D:
È disponibile una garanzia?
R: Sì, normalmente i prodotti hanno una garanzia di qualità di un anno.
Contromisure per ambienti ad alta temperatura R:
La filettatura G è cilindrica e non si sigilla da sola, richiedendo guarnizioni aggiuntive per prevenire perdite. PT e NPT sono conici e le filettature interne ed esterne diventano sempre più strette quando vengono serrate. La tenuta viene ottenuta attraverso la deformazione delle filettature, e sigillante o nastro vengono solitamente utilizzati in combinazione per migliorare l'effetto di tenuta
La filettatura G è un tubo dritto cilindrico utilizzato per connessioni non sigillate; la filettatura PT è un tubo conico che si basa sulla deformazione e sulla tenuta della filettatura stessa; NPT è anche un tubo conico con un angolo del profilo del dente di 60 gradi, utilizzato principalmente in Nord America
D: Come convertire le unità di pressione: MPa, bar, psi, kg/cm²? R: 1 MPa=10 bar ≈ 145 psi ≈ 10 kg
D: Cosa causa solitamente la bruciatura delle bobine delle valvole a solenoide?
R: Tensione e frequenza errate, commutazione frequente, ingresso di liquido nella testa pilota, problemi al nucleo della valvola e alla molla,
ambiente
caldo, forte vibrazione ecc.
D:Cosa si dovrebbe notare per i componenti pneumatici in ambienti ad alta temperatura o estremamente freddi? Punto focale
Contromisure per ambienti ad alta temperatura Contromisure per ambienti estremamente freddi
| Guarnizioni |
Fluororubbere, PTFE |
Nitrile a bassa temperatura, gomma siliconica, poliuretano |
| Lubrificazione |
Grasso sintetico per alte temperature (bassa volatilità) |
Grasso per basse temperature (basso punto di scorrimento, bassa viscosità) |
| Trattamento dell'alimentazione dell'aria |
Rafforzare il raffreddamento, rimozione efficiente dell'acqua |
Asciugatura a punto di rugiada ultra-basso (tipo refrigerazione + adsorbimento), riscaldamento |
| Componenti metallici |
Riserva di gioco di espansione |
Selezionare materiali con tenacità a bassa temperatura, prevenire perdite dovute al restringimento a freddo |
| Componenti di controllo |
Bobine di grado ad alta resistenza al calore, dissipazione del calore, basso consumo energetico |
Installare scatole isolanti, riscaldamento locale, prevenire la condensazione a freddo |
| Installazione |
Tenere lontano da fonti di calore, aggiungere piastre isolanti |
Evitare l'esposizione a vento e neve, avvolgere con materiali isolanti termici |
|
|
|
