Pressione doppia girante del MPa della valvola di ritenuta dell'oscillazione del piatto della valvola a disco di SMDF-DNB 1,0

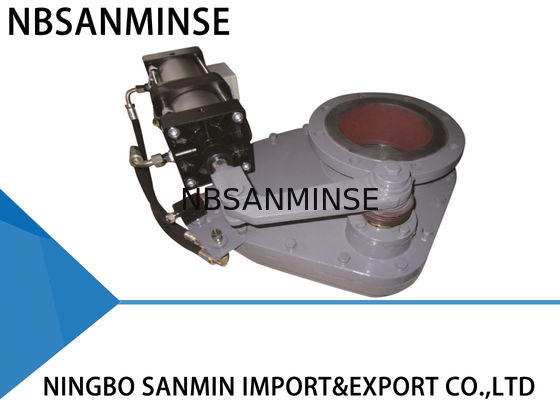

Valvola a disco rotante SMDF-DNB, Valvola di ritegno a doppio disco oscillante 1,0 MPa di pressione

Informazioni sulla produzione

. La valvola a disco rotante utilizza una struttura a coppia di attrito in ceramica o metallo duro, che la rende più resistente all'abrasione e con una migliore tenuta. Richiede solo un piccolo carico di avviamento grazie alla sua struttura unica. Inoltre, le ceneri difficilmente si accumulano nel corpo valvola per lo stesso motivo. Tutte queste caratteristiche rendono la valvola a disco rotante durevole.

Principio di funzionamento

Applicazioni

. La valvola a disco rotante può essere utilizzata nel sistema di trasporto delle ceneri nelle centrali termiche. Può anche essere applicata in miniere, cementifici, fabbriche di calce, impianti metallurgici, fabbriche chimiche e altri settori che necessitano di trasportare ceneri caustiche o abrasive.

Parametri tecnici

. Pressione massima di esercizio: 1,0 MPa

. Pressione massima di prova: 1,5 MPa

. Temperatura di esercizio: ≤ 200℃

. Pressione di prova di tenuta: 1,1 MPa

Installazione

1. Prima dell'installazione, leggere attentamente questo manuale e controllare le condizioni dell'attuatore pneumatico.

2. Assicurarsi che le dimensioni della flangia, la pressione massima di esercizio e il diametro nominale interno soddisfino i requisiti.

3. Non regolare i bulloni e i dadi. E assicurarsi che il centro delle due tubazioni e il centro della valvola siano coassiali. La superficie della flangia deve essere liscia e mantenuta orizzontale senza una pendenza relativamente grande, per garantire che la valvola possa essere fissata e funzionare correttamente. Inoltre, i bulloni devono essere fissati simmetricamente.

4. Dopo l'installazione, pompare aria nelle due prese d'aria dell'attuatore pneumatico e assicurarsi che la piastra della valvola funzioni correttamente.

5. Se l'interruttore di controllo è installato, assicurarsi che i suoi parametri possano soddisfare la fonte di alimentazione esterna e che possa funzionare correttamente in posizione completamente aperta o completamente chiusa.

Metodo di risoluzione dei problemi

Dimensione di installazione e schema
