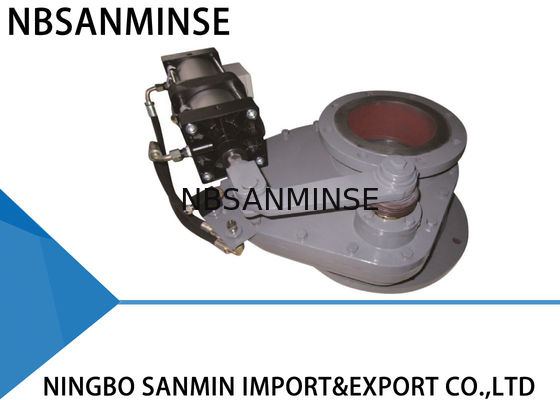

SMDF-DNB-J Valvola di porta a doppio disco a piccolo carico di partenza per il sistema di trasporto delle ceneri
Informazioni sulla produzione
La valvola a disco rotante utilizza una struttura a coppia di attrito in ceramica o metallo duro, che la rende più abrasiva e meglio tenuta.E poi...Per lo stesso motivo, le ceneri non si accumulano quasi mai nel corpo della valvola.
Principio di funzionamento
L' attuatore muove il braccio della spina e della leva di un quarto di giro che muove il disco.L'intera superficie di tenuta del disco è costantemente a contatto con il sedile o il cuscinetto grazie alla forza esercitata dalle molle in bobina Queste molle permettono al disco di muoversi verticalmente.Ciò compensa l'espansione e la contrazione termiche dei componenti delle valvole, superando anche l'effetto di qualsiasi contropressione per la quale è stata progettata e tra le superfici di tenuta.Le differenze tra le forze di attrito tra il disco tangente e il sedile causano la rotazione del disco sul suo sedile mentre le valvole si muovono, eliminando il materiale che potrebbe accumularsi.Tutte queste caratteristiche rendono la valvola a disco rotante durevole.Fornirà un supporto affidabile al tuo sistema.
Applicazioni
La valvola a disco rotante può essere utilizzata nel sistema di trasporto delle ceneri nelle centrali termiche.fabbrica chimica e altri campi che hanno bisogno di trasportare cenere caustica o abrasiva .
Parametri tecnici
Pressione massima di funzionamento: 1,0 MPA
Pressione massima di prova: 1,5 MPA
Temperatura di funzionamento: ≤ 200°C
Pressione di prova di perdita: 1,1 MPA
Installazione
1Prima dell' installazione, leggere attentamente il manuale e controllare le condizioni dell' attuatore pneumatico.
2Assicurarsi che le dimensioni della flangia, la pressione massima di funzionamento e il diametro nominale interno soddisfino i requisiti.
3. Non regolare i bulloni e i dadi. E assicurati che il centro di due condotte e il centro della valvola siano coassiali.per assicurarsi che la valvola possa fissarsi e funzionare bene Inoltre, i bulloni dovrebbero essere fissati simmetricamente.
4Dopo l' installazione, pompare aria nelle due prese d' aria dell' attuatore pneumatico e assicurarsi che la piastra della valvola funzioni correttamente.
5Se l' interruttore di controllo è installato, assicurarsi che i suoi parametri siano compatibili con la fonte di alimentazione esterna e che possa funzionare correttamente in condizioni completamente aperte o completamente chiuse.
Metodo di risoluzione dei problemi
| Problemi |
Causa |
Metodo di risoluzione dei problemi |
| Perforazione |
Corpo estraneo |
Rimozione del corpo estraneo |
| Lavatrice di sigilli non valida |
Sostituire la lavastoviglie |
| Abrasione del nucleo della valvola |
Sostituire il nucleo della valvola |
| Valvola non può aprire o chiudere |
Le parti rotabili diventano flessibili o non validi |
Aggiustare o sostituire le parti relative |
| Pressione insufficiente o perdite |
Controllo e riparazione di linee aeree di approvvigionamento |
| Componenti pneumatici invecchiano o non funzionano |
Sostituire i relativi componenti pneumatici |
Dimensione e contorno dell'impianto
| DN |
H |
D |
K. |
d |
n-C |
| 150*150 |
310 |
285 |
240 |
210 |
8-Φ22 |
| 200*200 |
310 |
340 |
295 |
265 |
8-Φ22 |
| 225*225 |
310 |
370 |
325 |
295 |
8-Φ22 |
| 250*250 |
330 |
395 |
350 |
320 |
12-Φ22 |
| 300*300 |
330 |
445 |
400 |
368 |
12-Φ22 |
| 200*350 |
310 |
520 |
470 |
265 |
8-Φ22 |
Principali componenti e materiali
| - No, no, no. |
Articolo |
Materiale |
- No, no, no. |
Articolo |
Materiale |
| 1 |
Corpo superiore della valvola |
di ferro fuso duttile |
5 |
Sotto il corpo della valvola |
di ferro fuso duttile |
| 2 |
Anello di sigillo |
di materie tessili o di leghe |
6 |
Arco rotante |
45# Acciaio |
| 3 |
Placca di valvola |
di materie tessili o di leghe |
7 |
braccio rotativo |
di ferro fuso duttile |
| 4 |
Braccio oscillante |
di ferro fuso duttile |
8 |
Attuatore pneumatico. |
Aluminici |
D: Potete offrire i campioni gratuiti?
A: Si', ma dipende dai prodotti, Pls contattaci ina@pneuhydr.com o whatsapp 0086 15168536055
D: Qual e'il suo campo di attività?
R: Il nostro ambito di attività è:Servizio di parti di automazione per esportatori con contenitore pieno e venditacilindro d' aria, trattamento delle sorgenti d' aria, valvola solenoide,valvola d'aria,Valvola motorizzatrice,Valvola in ottone, valvola idraulica, cilindro idraulico, aria e olioadesione, manometroE così via.
D:WChe tipo di prodotti puoi produrre?
R: Possiamo produrre molti tipi di acciaio inossidabile, ottone, alluminiolavorazione dei materiali.Come se fosse alto.pressione Valvola / valvola solenoide / valvola elettricavalvola dell'acqua/valvola pneumatica/cilindro ad aria/valvola idraulica/accumulatore idraulicoprodotti e così via.
D: Il prodotto può essere realizzato con il nostro logo e il nostro marchio?
R: Sì, certo, possiamo fare. Siamo fornitori OEM da anni e professionisti per fare. Ma devi darci l' autorizzazione se possibile.
D: Potete fornire prodotti di marca pneumatici e idraulici originali?
R: Sì, possiamo fornire come Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser ecc.
D: C'è una garanzia disponibile?
R: Sì, normalmente i prodotti hanno una garanzia di qualità di un anno.
D: Il connettore è in sistema britannico o metrico?
A: Il filo G è cilindrico e non si sigilla da solo, richiedendo guarnizioni aggiuntive per evitare perdite.e i fili interni ed esterni diventano sempre più stretti quando strettiLa tenuta si ottiene attraverso la deformazione dei fili e per migliorare l'effetto di tenuta si usa solitamente un sigillante o un nastro.
Il filo G è un tubo cilindrico retto utilizzato per collegamenti non sigillati; il filo PT è un tubo conico che si basa sulla deformazione e la sigillatura del filo stesso;NPT è anche un tubo conico con un profilo dentale angolo di 60 gradi, utilizzato principalmente in Nord America
D: Come si convertono le unità di pressione: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
D: Cosa causa di solito il burnout delle bobine di valvola solenoide?
A: tensione e hz errate, frequenti commutazioni, testa pilota che entra nel liquido, problemi con il nucleo della valvola e la molla,ambiente caldo, vibrazioni pesanti, ecc.
D: Cosa si deve notare per i componenti pneumatici in ambienti ad alta temperatura o a freddo estremo?
| Punto focale |
Contro misure per l'ambiente ad alta temperatura |
Contro misure per l'ambiente a freddo estremo |
| Scele |
Fluoro gomma, PTFE |
Nitrile a bassa temperatura, gomma di silicone, poliuretano |
| Lubrificazione |
Grassi sintetici ad alta temperatura (bassa volatilità) |
Grassi a bassa temperatura (basso punto di versamento, bassa viscosità) |
| Trattamento dell'approvvigionamento di aria |
Rafforzare il raffreddamento, eliminare l'acqua in modo efficiente |
Asciugatura a punto di rugiada ultra basso (tipo di refrigerazione + assorbimento), tracciamento termico |
| Componenti metallici |
Acquisizione di riserve |
Selezionare materiali con resistenza a basse temperature, prevenire perdite a causa di contrazione a freddo |
| Componenti di controllo |
Coili di grado resistente al calore, dissipazione del calore, basso consumo energetico |
Installare scatole di isolamento, riscaldamento locale, prevenire la condensazione fredda |
| Installazione |
Tenere lontano da fonti di calore, aggiungere piastre isolanti |
Evitare l'esposizione al vento e alla neve, avvolgere con materiali isolanti termici |
