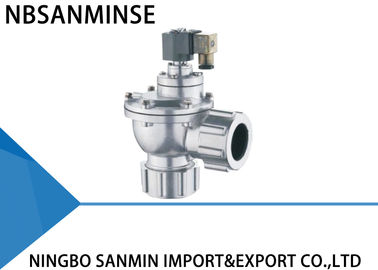

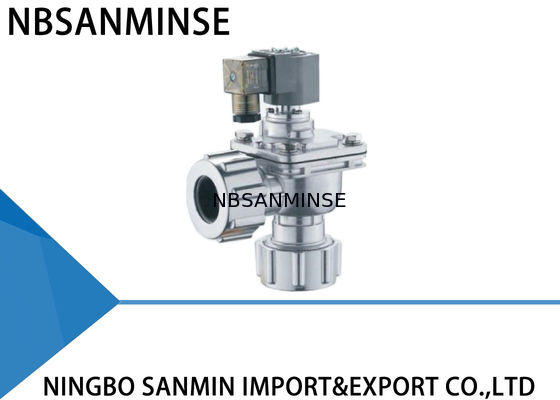

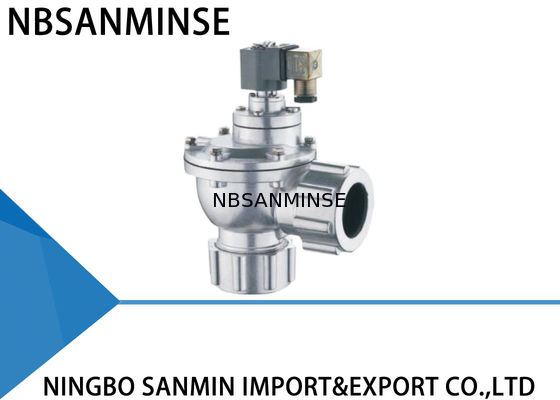

Valvola a impulso pneumatica Sanmin ad alte prestazioni con corpo pressofuso ADC12, tipo di connessione a tubo, valvola antipolvere
Tipo simile GOYEN
Tipo ad angolo retto
La valvola a impulso è composta da testa pilota, diaframma e corpo in alluminio della valvola. L'area della cavità posteriore del diaframma è più grande di quella anteriore. Il diaframma è mantenuto in posizione chiusa a causa dell'effetto di alta pressione.
Il segnale di impulso scompare e la molla dell'armatura agisce immediatamente per ripristinare la barra mobile in modo da chiudere il foro di bilanciamento. Il gas in pressione nella cavità posteriore del diaframma e la molla lavorano insieme per chiudere il passaggio e la valvola interrompe la pulizia.
Il foro di smorzamento nel diaframma ha la funzione di smorzare il flusso d'aria quando la barra mobile dell'armatura si solleva per il bilanciamento e di trasmettere l'aria alla cavità posteriore non appena il foro di bilanciamento viene chiuso per chiudere il passaggio e interrompere la pulizia.
Costruzione del materiale
| Corpo |
Pressofuso ADC12 |
| Armatura |
Acciaio inossidabile 430FR |
| Diaframma |
Nitrile o Viton |
| Molla |
Acciaio inossidabile 321 |
| Elementi di fissaggio |
Acciaio inossidabile 302 |
Parametri tecnici
|
Angolo retto |
Incassato |
In linea |
Spina |
| Pressione di progetto |
0.3~0.8MPa |
0.2~0.8MPa |
0.3~0.8MPa |
0.2~1.0MPa |
| Pressione di esercizio |
0.3~0.6MPa |
0.2~0.6MPa |
0.3~0.6MPa |
0.2~0.6MPa |
| Temperatura ambiente |
-25~60℃ Personalizzabile per temperature più basse o più alte |
| Umidità relativa |
≤85% |
| Mezzo di lavoro |
Aria pulita |
| Tensione |
AC220V/DC24V/AC110V/AC24V Personalizzabile |
| Classe di protezione |
IP65 |
| Vita del diaframma |
Oltre un milione di cicli |
| Cv/Kv |
Chiamaci per i dettagli |
Guasti comuni e risoluzione dei problemiPeriodo di utilizzo
| Fenomeni di guasto |
Possibile motivo |
Risoluzione dei problemi |
Durante l'installazione e la messa in servizio |
| Le valvole non si aprono tutte, ma la parte pilota agisce. |
Controllare la pressione della cupola del gas per vedere se è troppo bassa. |
Controllare la perdita |
Valvola a Z. L'ingresso della valvola e il ugello di soffiaggio sono installati al contrario. |
| Controllare il collegamento della bobina della valvola e la bobina |
Sostituire gli accessori |
Le valvole non si chiudono tutte. C'è una perdita. Non c'è modo di stabilire una cupola di gas. |
| Valvola a Y. Alcune valvole per la stessa cupola di gas perdono, causando perdite per tutte le valvole. |
Controllare la perdita |
Valvola a Z. L'ingresso della valvola e il ugello di soffiaggio sono installati al contrario. |
| Reinstallare |
Alcune valvole non si chiudono. C'è una perdita. |
| C'è dello sporco o detriti sulla membrana, che blocca il nucleo mobile di ferro. |
Pulire la membrana e verificare che la membrana sia completa. Controllare il nucleo mobile di ferro e il blocco dell'aria. |
La chiusura di una valvola è lenta. |
| L'orifizio della membrana è bloccato. |
Sbloccare l'orifizio della membrana |
Durante il periodo di utilizzo |
| Alcune valvole perdono. La membrana non si chiude ermeticamente e la valvola è sempre aperta un |
po'.
C'è dello sporco o detriti sulla membrana, la parte pilota è danneggiata. Il nucleo mobile di ferro è bloccato.
|
Pulire la membrana e verificare che il pezzo di membrana sia completo. Controllare il nucleo mobile di ferro e il blocco dell'aria. Sostituire gli accessori se necessario. |
La bobina è calda e bruciata. |
| È rimasta accesa troppo a lungo. |
Controllare la condizione di funzionamento del sistema di controllo. |
La tensione è presente ma la valvola non funziona. |
| La membrana è danneggiata e l'orifizio è bloccato. |
Sostituire gli accessori in tempo. |
La temperatura ambiente è inferiore a -20℃. La valvola perde e non si apre. |
| La temperatura ambiente è troppo bassa e c'è brina nella valvola. |
Prestare attenzione all'isolamento e al mantenimento delle temperature corrette. |
D: Potreste offrire campioni gratuiti? |
R: Sì,
ma dipende dai prodotti, Si prega di contattarci ina@pneuhydr.com o whatsapp 0086 15168536055 D: Qual è il vostro ambito di attività?
R: Il nostro ambito di attività è
servizio di esportazione di parti di automazione con container completo, e venditacilindro pneumatico, trattamento della fonte d'aria, elettrovalvola,valvola pneumatica,valvola motorizzata, Valvola in ottone, valvola idraulica, cilindro idraulico,aria e olio raccordi, manometroecc.D:
Che tipi di prodotti potete realizzare?R: Possiamo realizzare molti tipi di lavorazione di materiali in acciaio inossidabile,ottone, alluminio.
come valvole ad alta pressione, elettrovalvole, valvole elettriche, valvole dell'acqua, valvole pneumatiche, cilindri pneumatici, valvole idrauliche, accumulatori idraulici, ecc.D: Il prodotto può essere realizzato con il nostro logo e marchio? R: Sì, certo, possiamo farlo. Siamo fornitori OEM da anni e siamo professionali nel farlo. Ma è necessario darci l'autorizzazione se è possibile.D: Potete fornire prodotti originali di marche pneumatiche e idrauliche famose?R: Sì, possiamo fornire marchi come Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, ecc.D: È disponibile una garanzia?R: Sì, normalmente i prodotti hanno una garanzia di qualità di un anno.D: Il connettore è in sistema britannico o metrico? Qual è la differenza tra filettature PT, NPT e G?R:La filettatura G è cilindrica e non sigilla da sola, richiedendo guarnizioni aggiuntive per prevenire perdite. PT e NPT sono coniche e le filettature interne ed esterne diventano sempre più strette quando vengono serrate. La sigillatura viene ottenuta attraverso la deformazione delle filettature, e sigillante o nastro vengono solitamente utilizzati in combinazione per migliorare l'effetto di sigillatura.La filettatura G è un tubo dritto cilindrico utilizzato per connessioni non sigillate; la filettatura PT è un tubo conico che si basa sulla deformazione e sigillatura della filettatura stessa; NPT è anche un tubo conico con un angolo del profilo del dente di 60 gradi, utilizzato principalmente in Nord America.D: Come convertire le unità di pressione: MPa, bar, psi, kg/cm²?
R: 1MPa=10bar≈145psi≈10kg
D: Cosa causa solitamente la bruciatura delle bobine delle elettrovalvole?
R: Tensione e Hz errati, commutazione frequente, ingresso di liquido nella testa pilota, problemi al nucleo della valvola e alla molla, ambiente caldo, forte vibrazione, ecc.
D:
Componenti metallici Punto focale
Contromisure per ambienti ad alta temperatura
Contromisure per ambienti estremamente freddi
Guarnizioni Fluororubbere, PTFE
Nitrile a bassa temperatura, gomma siliconica, poliuretano
Lubrificazione
Grasso sintetico per alte temperature (bassa volatilità)
Grasso per basse temperature (basso punto di scorrimento, bassa viscosità)
Trattamento dell'alimentazione dell'ariaRafforzare il raffreddamento, rimozione efficiente dell'acqua Asciugatura a punto di rugiada ultra-basso (tipo refrigerazione + adsorbimento), tracciatura termica
Componenti metallici Riserva di gioco di espansione
| Selezionare materiali con tenacità a bassa temperatura, prevenire perdite dovute al restringimento a freddo |
Componenti di controllo |
Bobine di grado ad alta resistenza al calore, dissipazione del calore, basso consumo energetico |
| Installare scatole isolanti, riscaldamento locale, prevenire la condensazione a freddo |
Installazione |
Tenere lontano da fonti di calore, aggiungere piastre isolanti |
| Evitare l'esposizione a vento e neve, avvolgere con materiali isolanti termici |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
