Dettagli:
|
Pressione nominale: | 1.0 (MPA) | Tipo: | Outlet let |
---|---|---|---|
Temperatura: | ≤200 ℃ | Pressa di prova massima: | 1.5 (MPA) |
DN: | 50, 65, 80, 100, 125, 150, 175, 200, 225, 250 | Corpo valvola: | ghisa |
Evidenziare: | Valvola di impulso elettromagnetico,valvola per aria di impulso |

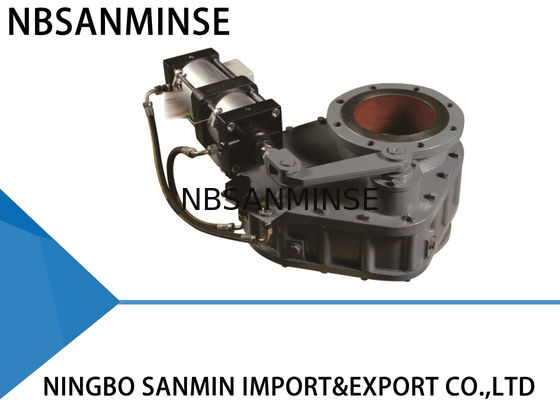

Valvola a disco doppio per centrali a cemento/centrali elettriche, eccellente resistenza all'usura
Informazioni sulla produzione
La valvola a disco rotante utilizza una struttura a coppia di attrito in ceramica o metallo duro, che la rende più resistente all'abrasione e con una migliore tenuta. Richiede solo un piccolo carico di avviamento grazie alla sua struttura unica. Inoltre, le ceneri difficilmente si accumulano nel corpo valvola per lo stesso motivo. Tutte queste caratteristiche rendono la valvola a disco rotante durevole.
Principio di funzionamento
Applicazioni
La valvola a disco rotante può essere utilizzata nel sistema di trasporto delle ceneri nelle centrali termiche. Può anche essere applicata in miniere, cementifici, lavori di calce, impianti metallurgici, fabbriche chimiche e altri settori che necessitano di trasportare ceneri caustiche o abrasive.
Parametri tecnici
. Pressione massima di esercizio: 1,0 MPA
. Pressione massima di prova: 1,5 MPA
. Temperatura di esercizio: ≤ 200℃
. Pressione di prova di tenuta: 1,1 MPA
Installazione
1. Prima dell'installazione, leggere attentamente questo manuale e controllare le condizioni dell'attuatore pneumatico.
2. Assicurarsi che le dimensioni della flangia, la pressione massima di esercizio e il diametro nominale interno soddisfino i requisiti.
3. Non regolare i bulloni e i dadi. E assicurarsi che il centro delle due tubazioni e il centro della valvola siano coassiali. La superficie della flangia deve essere liscia e rimanere orizzontale senza una pendenza relativamente grande, per assicurarsi che la valvola possa fissarsi e funzionare bene. Inoltre, i bulloni devono essere fissati simmetricamente.
4. Dopo l'installazione, pompare aria nelle due prese d'aria dell'attuatore pneumatico e assicurarsi che la piastra della valvola funzioni correttamente.
5. Se l'interruttore di controllo è installato, assicurarsi che i suoi parametri possano soddisfare la fonte di alimentazione esterna e che possa funzionare correttamente in posizione completamente aperta o completamente chiusa.
Metodo di risoluzione dei problemi
Problemi | Causa | Metodo di risoluzione dei problemi |
Perdite | Corpo estraneo | Rimuovere il corpo estraneo |
La guarnizione di tenuta non è valida | Sostituire la guarnizione di tenuta | |
Abrasione del nucleo della valvola | Sostituire il nucleo della valvola | |
La valvola non si apre o si chiude | Le parti rotanti diventano flessibili o non valide | Regolare o sostituire le parti relative |
Pressione insufficiente o perdite | Controllare e riparare la linea di alimentazione dell'aria | |
I componenti pneumatici diventano vecchi o non validi | Sostituire i componenti pneumatici relativi |
Dimensione di installazione e schema
DN | H | D | K | d | n-C |
150*150 | 310 | 285 | 240 | 210 | 8-Φ22 |
200*200 | 310 | 340 | 295 | 265 | 8-Φ22 |
225*225 | 310 | 370 | 325 | 295 | 8-Φ22 |
250*250 | 330 | 395 | 350 | 320 | 12-Φ22 |
300*300 | 330 | 445 | 400 | 368 | 12-Φ22 |
200*350 | 310 | 520 | 470 | 265 | 8-Φ22 |
N. | Articolo | Materiale | N. | Articolo | Materiale |
1 | Corpo valvola superiore | Ghisa duttile | 5 | Corpo valvola inferiore | Ghisa duttile |
2 | Anello di tenuta | Ceramica o lega | 6 | Albero rotante | Acciaio 45# |
3 | Piastra della valvola | Ceramica o lega | 7 | Braccio rotante | Ghisa duttile |
4 | Braccio oscillante | Ghisa duttile | 8 | Attuatore pneumatico | Alluminio |
