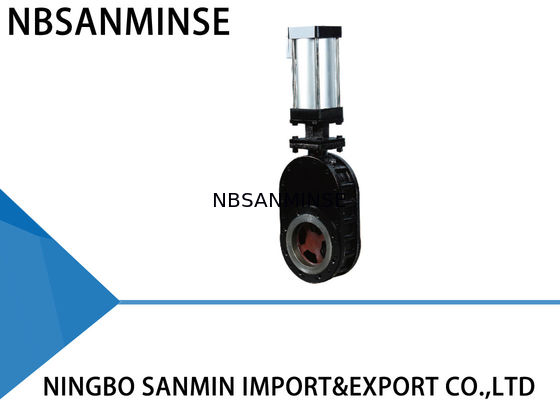

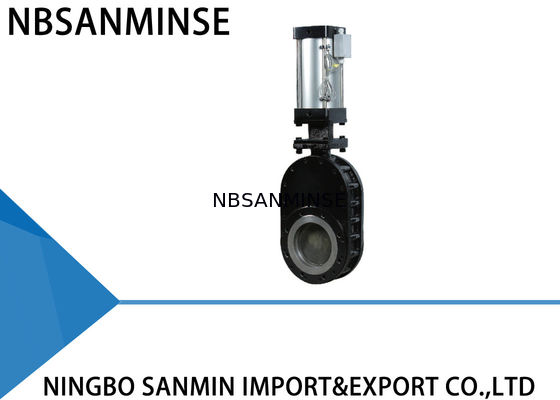

Valvola di ritenuta a disco dell'aria su ordinazione per industrie farmaceutiche/chimiche

Descrizione di prodotto

Valvola di ritenuta a disco dell'aria su ordinazione per industrie farmaceutiche/chimiche







---

Prestazione principale



La valvola di modello del doppio disco di WZ644-10Q usa un doppio - il sigillamento del disco e le superfici di tenuta sono fatti dalla lega resistente all'uso o ceramico. La guarnizione è 100% ermetico e la valvola raggiunge un tempo di impiego lungo, specialmente nelle applicazioni. Di conseguenza, l'affidabilità del sistema globale è aumentata drammaticamente.



Prestazione di funzionamento



Quando l'aria è presentata nel porto superiore del cilindro, la biella spinge il doppio disco e la valvola è chiusa. Quando l'aria è presentata nel porto più basso del cilindro, la biella spinge verso l'alto il doppio disco e la valvola è aperta. Molla di compressione che è disposta fra i dischi e l'anello con sigillo, forze i dischi i dischi contro l'anello con sigillo ed inoltre tengono conto il movimento verticale dei dischi, che aiuti per compensare l'espansione termica e la contrazione delle parti e per assicurare una guarnizione ermetica in tutte le circostanze. Nell'attivare la valvola, il doppio disco gira per avvolgere e lucidare le superfici di tenuta. Quando il prodotto attraversa la valvola, tutto il materiale che entra nella camera interna è rimosso tramite azione di flusso di vortice. Quindi, la valvola è autopulente. L'eliminazione dell'inceppo supplementare dell'aria può essere fornita per assicurare la prestazione del pulito-in-posto. Tutte queste caratteristiche garantiscono un lofe lungo di servizio per la valvola ed aumentano l'affidabilità del vostro sistema.



Applicazioni



Qualsiasi polvere, polvere e prodotti granulari in centrali termiche alimentate a carbone, in fonditori, in ferro e nelle industrie farmaceutiche e chimiche delle acciaierie.



Parametri tecnici



Pressione Massimo-operante: 1.0MPa



Pressione di prova massima: 1.5MPa



Temperatura di funzionamento: <200℃



Pressione della prova di tenuta: 1.1MPa





Installazione ed applicazione



1. Prima di installazione, assicuri che l'azionatore pneumatico sia esente da tutti i difetti come rottura e concavo.



2. Assicuri la flangia unita, la lunghezza strutturale, la pressione di esercizio massima ed il diametro di termine nominale sono conciliati con i requisiti.



3. Durante l'installazione, non permessa riadattare i perni ed i dadi che sono stati fissati originalmente. Allini il centro di due condutture e diametri della valvola per essere coassiale. Tenga la superficie della flangia piana. Applichi uniformemente la forza per stringere il bullone.



4. Dopo installazione, presenti l'aria dai porti superiori e più bassi del cilindro per vedere se la valvola può essere aperta o chiusa normalmente.



5. Guancia il interruttore di comando (se esistendo) per vedere se è fissato attendibilmente, se il suo parametro è conciliato con l'alimentazione di accesso e se può lavorare correttamente nell'apertura completa e nelle circostanze di chiusura complete.







Metodo di risoluzione dei problemi



Difficoltà	Causa	Metodo di risoluzione dei problemi
Perdita nella superficie di tenuta	Sporcizia fra il disco e la superficie di tenuta	Rimuova la sporcizia
	Danneggiamento delle paia dell'anello con sigillo	Ripari o sostituisca
Perdita nel giunto di flangia	Il bullone è avvitato irregolarmente	Avviti anche il bullone
	Danneggiamento della superficie della flangia	Ripari la superficie della flangia
	Danneggiamento del distanziatore	Sostituisca il distanziatore
La valvola non riesce ad essere aperta o ad chiusa correttamente	Deposito di polvere	Rimuova regolarmente la polvere
	Pressione d'aria insufficiente, perdita severa	Ripari la conduttura della dotazione d'aria
	Le componenti pneumatiche sono state invecchiate e efficlency perso	Sostituisca le componenti nocive
Perdita della scatola di riempimento	Il riempimento è stato invecchiato e severamente è stato indossato	Sostituisca il riempimento





Dimensione dell'installazione, disegno di profilo





Modello (serie di A)	DN	L	d	K	D	H	nanometro	2-A
WZ644-10Q-40	40	120	84	110	150	443	4-M16	2-G1/4
WZ644-10Q-50	50	120	99	125	165	463	4-M16	2-G1/4
WZ644-10Q-65	65	120	118	145	180	528	4-M16	2-G1/4
WZ644-10Q-80	80	120	132	160	195	558	8-M16	2-G1/4
WZ644-10Q-100	100	120	156	180	215	601	8-M16	2-G1/4
WZ644-10Q-125	125	160	184	210	250	730	8-M16	2-G3/8
WZ644-10Q-150	150	160	211	240	285	798	8-M16	2-G3/8
WZ644-10Q-175	175	160	241	270	315	894	8-M16	2-G3/8
WZ644-10Q-200	200	160	266	295	340	958	8-M16	2-G1/2
WZ644-10Q-225	225	160	294	325	370	1028	12-M20	2-G1/2





Parti e materiali principali



Oggetto	Nome	Materiale	Oggetto	Nome	Materiale
1	Corpo di valvola	Ferro duttile	5	T-pezzo di collegamento	Acciaio fuso
2	Ente di valvola laterale	Ferro duttile	6	Cappuccio protettivo	45#Steel
3	Anello sigillante	Acciaio al carbonio + lega speciale	7	Collegamento del collo	Ghisa di Hodular
4	Dise	Acciaio al carbonio + lega speciale	8	Alluminio dell'azionatore pneumatico	Cilindro di alluminio
