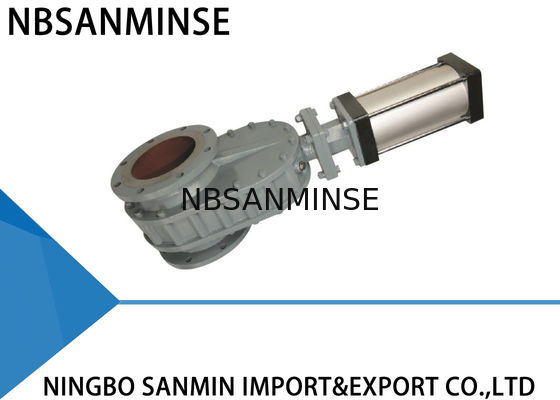

Alta lega della valvola a disco del doppio di affidabilità/materiale ceramico DN 50 65 80

Valvola a doppio disco ad alta affidabilità in lega / materiale ceramico DN 50 65 80

Prestazioni principali

La valvola a doppio disco modello WZ644-10Q utilizza una tenuta a doppio disco e le superfici di tenuta sono realizzate in lega resistente all'usura o ceramica. La tenuta è ermetica al 100% e la valvola raggiunge una lunga durata, in particolare nelle applicazioni. Di conseguenza, l'affidabilità complessiva del sistema aumenta notevolmente.

Prestazioni operative

Quando l'aria viene introdotta nella porta superiore del cilindro, l'asta del pistone spinge il doppio disco verso il basso e la valvola viene chiusa. Quando l'aria viene introdotta nella porta inferiore del cilindro, l'asta del pistone spinge il doppio disco verso l'alto e la valvola viene aperta. La molla di compressione, posizionata tra i dischi e l'anello di tenuta, forza i dischi contro l'anello di tenuta e consente anche il movimento verticale dei dischi, che aiuta a compensare l'espansione e la contrazione termica delle parti e garantisce una tenuta ermetica in tutte le condizioni. Durante l'azionamento della valvola, il doppio disco ruota per lappare e lucidare le superfici di tenuta. Quando il prodotto fluisce attraverso la valvola, qualsiasi materiale che entra nella camera interna viene rimosso dall'azione del flusso vorticoso. Pertanto, la valvola è autopulente. Può essere fornito un lavaggio ad aria aggiuntivo per garantire prestazioni di pulizia in loco. Tutte queste caratteristiche garantiscono una lunga durata della valvola e aumentano l'affidabilità del vostro sistema.

Applicazioni

Qualsiasi prodotto in polvere, granulare e in polvere in centrali elettriche a carbone, fonderie, impianti siderurgici, industrie farmaceutiche e chimiche.

Parametri tecnici

Pressione massima di esercizio: 1.0MPa

Pressione massima di prova: 1.5MPa

Temperatura di esercizio: <200℃

Pressione di prova di tenuta: 1.1MPa

Installazione e applicazione

1. Prima dell'installazione, assicurarsi che l'attuatore pneumatico sia privo di difetti come rotture e concavità.

2. Assicurarsi che la flangia di giunzione, la lunghezza strutturale, la pressione massima di esercizio e il diametro nominale siano conformi ai requisiti.

3. Durante l'installazione, non è consentito riaggiustare i prigionieri e i dadi che sono stati originariamente serrati. Allineare il centro delle due tubazioni e il diametro della valvola in modo coassiale. Mantenere la superficie della flangia piana. Applicare uniformemente forza per stringere il bullone.

4. Dopo l'installazione, introdurre aria dalle porte superiore e inferiore del cilindro per verificare se la valvola può essere normalmente aperta o chiusa.

5. Controllare l'interruttore di controllo (se presente) per verificare se è fissato in modo affidabile, se il suo parametro è conforme alla sorgente di alimentazione di accesso e se può funzionare correttamente in condizioni di apertura completa e chiusura completa.

Metodo di risoluzione dei problemi

Parti principali e materiali
