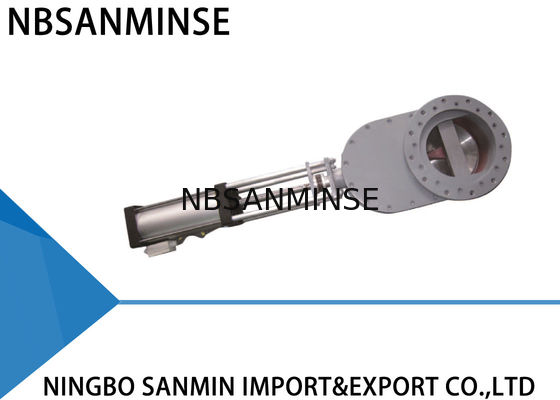

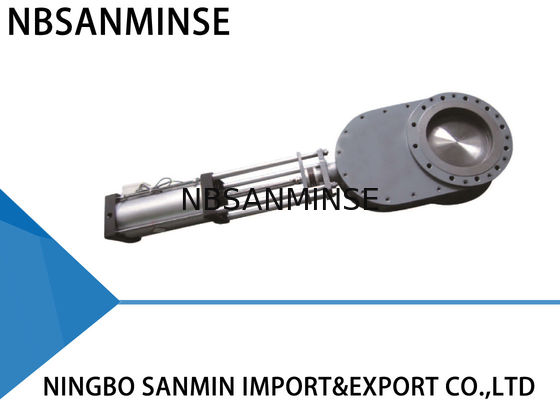

Doppia valvola a disco a prova di usura pneumatica per il carbone del ciottolo

SMWZ644 (1)-10(2)-DNB-JH Valvola a doppio disco pneumatica resistente all'usura (carbone in ghiaia)

Prestazioni Principali

La valvola a doppio disco modello WZ644-10Q utilizza una tenuta a doppio disco e le superfici di tenuta sono realizzate in lega resistente all'usura o ceramica. La tenuta è ermetica al 100% e la valvola raggiunge una lunga durata, in particolare nelle applicazioni. Di conseguenza, l'affidabilità complessiva del sistema aumenta notevolmente.

Prestazioni Operative

Quando l'aria viene introdotta nella porta superiore del cilindro, l'asta del pistone spinge il doppio disco verso il basso e la valvola viene chiusa. Quando l'aria viene introdotta nella porta inferiore del cilindro, l'asta del pistone spinge il doppio disco verso l'alto e la valvola viene aperta. La molla di compressione, posizionata tra i dischi e l'anello di tenuta, forza i dischi contro l'anello di tenuta, consentendo inoltre il movimento verticale dei dischi, che aiuta a compensare l'espansione e la contrazione termica delle parti e garantisce una tenuta ermetica in tutte le condizioni. Durante l'azionamento della valvola, il doppio disco ruota per lappare e lucidare le superfici di tenuta. Quando il prodotto fluisce attraverso la valvola, qualsiasi materiale che entra nella camera interna viene rimosso dall'azione del flusso vorticoso. Pertanto, la valvola è autopulente. Può essere fornita una purga d'aria aggiuntiva per garantire prestazioni di pulizia in loco. Tutte queste caratteristiche garantiscono una lunga durata della valvola e aumentano l'affidabilità del vostro sistema.

Applicazioni

Qualsiasi prodotto in polvere, in polvere e granulare in centrali elettriche a carbone, fonderie, impianti siderurgici, industrie farmaceutiche e chimiche.

Parametri Tecnici

Pressione Massima di Esercizio: 1.0MPa

Pressione Massima di Prova: 1.5MPa

Temperatura di Esercizio: <200℃

Pressione di Prova di Perdita: 1.1MPa

Installazione e Applicazione

1. Prima dell'installazione, assicurarsi che l'attuatore pneumatico sia privo di difetti come rotture e concavità.

2. Assicurarsi che la flangia di giunzione, la lunghezza strutturale, la pressione massima di esercizio e il diametro nominale siano conformi ai requisiti.

3. Durante l'installazione, non è consentito riaggiustare i prigionieri e i dadi che sono stati originariamente serrati. Allineare il centro delle due tubazioni e il diametro della valvola in modo che siano coassiali. Mantenere la superficie della flangia piana. Applicare uniformemente forza per serrare il bullone.

4. Dopo l'installazione, introdurre aria dalle porte superiore e inferiore del cilindro per verificare se la valvola può essere aperta o chiusa normalmente.

5. Controllare l'interruttore di controllo (se presente) per verificare se è fissato in modo affidabile, se il suo parametro è conforme alla sorgente di alimentazione di accesso e se può funzionare correttamente in condizioni di apertura completa e chiusura completa.

Metodo di Risoluzione dei Problemi

Dimensioni di installazione, disegno di contorno

Parti Principali e Materiali

D: Potreste offrire campioni gratuiti?

R: Sì, ma dipende dai prodotti, si prega di contattarci ina@pneuhydr.com o whatsapp 0086 15168536055

D: Qual è il vostro ambito di attività?

R: Il nostro ambito di attività èservizio di esportazione di parti di automazione con container completo, e vendita dicilindri pneumatici, trattamento sorgente aria, valvole a solenoide,valvole pneumatiche,valvole motorizzate, valvole in ottone, valvole idrauliche, cilindri idraulici,raccordi aria e olio, manometri, ecc.D:Che tipi di prodotti potete realizzare?R: Possiamo realizzare molti tipi di lavorazioni di materiali in acciaio inossidabile, ottone, alluminio.

come valvole ad alta pressione / valvole a solenoide / valvole elettriche / valvole per acqua / valvole pneumatiche / cilindri pneumatici / valvole idrauliche / accumulatori idraulici e così via.D: Il prodotto può essere realizzato con il nostro logo e marchio?R: Sì, certo, possiamo realizzarlo. Siamo fornitori OEM da anni e siamo professionali nel farlo. Ma è necessario fornirci l'autorizzazione, se possibile.

D: Potete fornire prodotti originali di marchi pneumatici e idraulici famosi?R: Sì, possiamo fornire marchi come Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, ecc. D:È disponibile una garanzia?R: Sì, normalmente i prodotti hanno una garanzia di qualità di un anno.D: Il connettore è in sistema britannico o metrico? Qual è la differenza tra filettature PT, NPT e G? R:La filettatura G è cilindrica e non si sigilla da sola, richiedendo guarnizioni aggiuntive per prevenire perdite. PT e NPT sono coniche e le filettature interne ed esterne diventano sempre più strette quando serrate. La tenuta viene ottenuta attraverso la deformazione delle filettature, e sigillanti o nastro vengono solitamente utilizzati in combinazione per migliorare l'effetto di tenuta.La filettatura G è un tubo cilindrico dritto utilizzato per connessioni non sigillate; la filettatura PT è un tubo conico che si basa sulla deformazione e sulla tenuta della filettatura stessa; NPT è anche un tubo conico con un angolo del profilo del dente di 60 gradi, utilizzato principalmente in Nord America.D: Come convertire le unità di pressione: MPa, bar, psi, kg/cm²?R: 1MPa=10bar≈145psi≈10kgD: Cosa causa solitamente la bruciatura delle bobine delle valvole a solenoide?R: Tensione e frequenza errate, commutazione frequente, ingresso di liquido nella testa pilota, problemi al nucleo della valvola e alla molla, ambiente caldo, vibrazioni pesanti, ecc.

D:

Cosa si dovrebbe notare per i componenti pneumatici in ambienti ad alta temperatura o estremamente freddi?

Punto focale

Contromisure per ambienti ad alta temperatura

Componenti di controllo Guarnizioni

Fluororubber, PTFE

Nitrile a bassa temperatura, gomma siliconica, poliuretano

Lubrificazione Grasso sintetico ad alta temperatura (bassa volatilità)

Grasso a bassa temperatura (basso punto di scorrimento, bassa viscosità)

Trattamento dell'alimentazione dell'aria

Rafforzare il raffreddamento, rimozione efficiente dell'acqua

Asciugatura a punto di rugiada ultra-basso (refrigerazione + adsorbimento), tracciatura termica

Componenti metalliciSpazio di espansione riservato Selezionare materiali con tenacità a bassa temperatura, prevenire perdite dovute al restringimento a freddo

Componenti di controllo Bobine di grado ad alta resistenza al calore, dissipazione del calore, basso consumo energetico
