Dettagli:
|
| Pressione nominale: | 1.0 (MPA) | Tipo: | Valvola di ingresso/bilancia/uscita |
|---|---|---|---|
| Temperatura: | ≤200 ℃ | MAXI Test Press: | 1.5 (MPA) |
| DN: | 65, 80, 100, 125, 150, 175, 200, 225, 250, 300 | Corpo valvola: | ghisa |
| Evidenziare: | Valvola di impulso elettromagnetico,elettrovalvola a solenoide del getto di impulso |
||

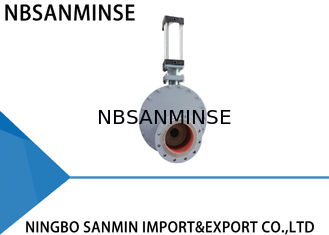

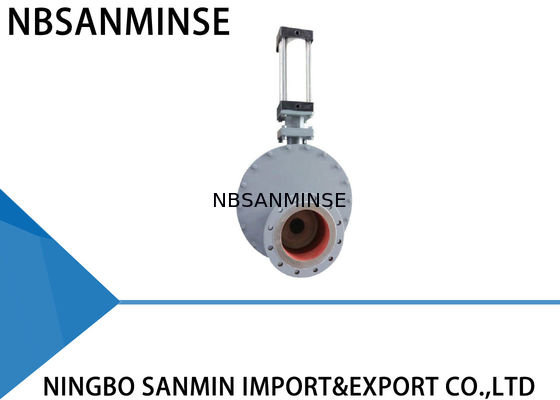

Valvola a doppio disco pneumatica circolare corpo in ghisa resistente all'usura SMWZ644 -DNA -R
Presentazione principale
La valvola a doppio disco modello WZ644-10Q utilizza un sigillo a doppio disco e le superfici di sigillamento sono realizzate in lega resistente all'usura o in ceramica.,Di conseguenza, l' affidabilità complessiva del sistema è notevolmente aumentata.
Prestazioni operative
Quando l' aria viene introdotta nella porta superiore del cilindro, la canna del pistone spinge il doppio disco verso il basso e la valvola si chiude.la canna del pistone spinge il doppio disco verso l' alto e la valvola si apre.La molla di compressione collocata tra i dischi e l' anello di tenuta, costringe i dischi contro l' anello di tenuta, e permette anche il movimento verticale dei dischi.che aiuta a compensare l'espansione e la contrazione termiche delle parti e garantisce un sigillo ermetico in tutte le condizioni Quando si attiva la valvola, il doppio disco ruota per girare e lucidare le superfici di tenuta.Qualsiasi materiale che entri nella camera interna viene rimosso dall' azione del flusso vorticale.La valvola è quindi auto-pulita e può essere fornita un' ulteriore depurazione dell' aria per garantire le prestazioni di pulizia in posizione.Tutte queste caratteristiche garantiscono una lunga durata di servizio della valvola e aumentano l'affidabilità del sistema..
Applicazioni
Qualsiasi polvere, polvere, e prodotti granulari nelle centrali elettriche a carbone, fonderie, fabbriche di ferro e acciaio, industrie farmaceutiche e chimiche.
Parametri tecnici
Pressione massima di funzionamento: 1,0 MPa
Pressione massima di prova: 1,5 MPa
Temperatura di funzionamento: <= 200°C
Pressione di prova di perdita: 1,1 MPa
Installazione e applicazione
1Prima dell' installazione, assicurarsi che l' attuatore pneumatico sia privo di difetti come rottura e concavità.
2Assicurarsi che la flangia, la lunghezza della struttura, la pressione massima di funzionamento e il diametro nominale siano conformi ai requisiti.
3. Durante l' installazione, non è consentito riordinare i perni e i dadi che sono stati fissati originariamente. Allineare il centro di due condotte e il diametro della valvola in modo da essere coassiale. Mantenere la superficie della flange piatta.Applicare uniformemente la forza per stringere il bullone..
4. Dopo l' installazione, introdurre aria dalle porte superiore e inferiore del cilindro per verificare se la valvola può essere aperta o chiusa normalmente.
5. Controllare se l' interruttore di comando (se esistente) è fissato in modo affidabile, se i suoi parametri sono concordati con la fonte di alimentazione di accesso,e se può funzionare correttamente in condizioni di apertura e chiusura complete .
Metodo di risoluzione dei problemi
| Problemi | Causa | Metodo di risoluzione dei problemi |
| Perforazione della superficie di tenuta | Immondizia tra disco e superficie di tenuta | Rimuovi lo sporco. |
| Danni alle coppie di anelli di tenuta | Riparazione o sostituzione | |
| Perforazione della giunzione della flangia | Il bullone è avvitato in modo irregolare | Velocizzare uniformemente il bullone |
| Danni alla superficie della fianchetta | Riparazione della superficie della fianchetta | |
| Danni al separatore | Sostituire il separatore | |
| Valvola non aperta o chiusa correttamente | Deposito di polvere | Rimuovere regolarmente la polvere |
| Pressione insufficiente, perdite gravi. | Riparazione del condotto di approvvigionamento d'aria | |
| I componenti pneumatici sono invecchiati e hanno perso efficacia | Sostituire i componenti danneggiati | |
| Perforazione della scatola di ripieno | Il ripieno e' vecchio e gravemente usurato. | Sostituire il ripieno |
Dimensione dell' impianto, disegno di contorno
Parti e materiali principali
| Articolo | Nome | Materiale | Articolo | Nome | Materiale |
| 1 | Corpo della valvola | Ferro duttile | 5 | T-piece di collegamento | Acciaio fuso |
| 2 | Corpo della valvola laterale | Ferro duttile | 6 | Cappuccio terminale | 45#Acciaio |
| 3 | Anello di tenuta | Acciaio al carbonio + lega speciale | 7 | Collo di collegamento | Fabbricazione a partire da materie tessili |
| 4 | Malattie | Acciaio al carbonio + lega speciale | 8 | Altri dispositivi per il controllo delle emissioni | cilindro in alluminio |
![]()
