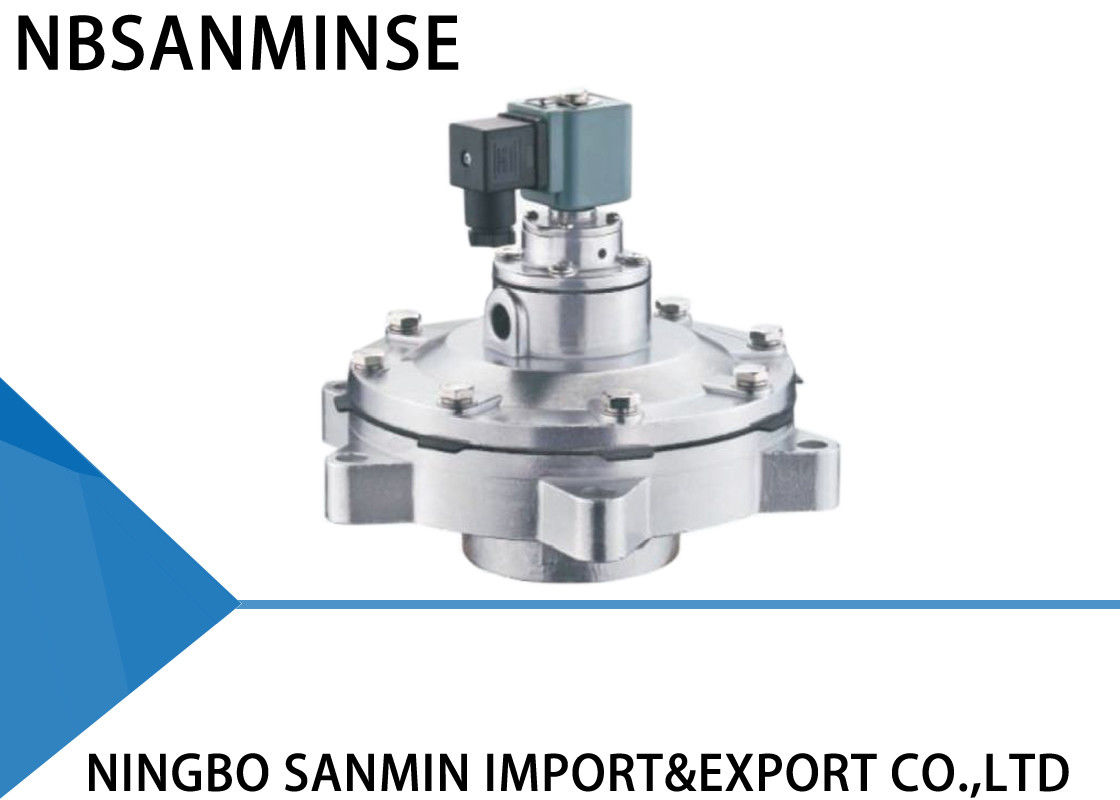

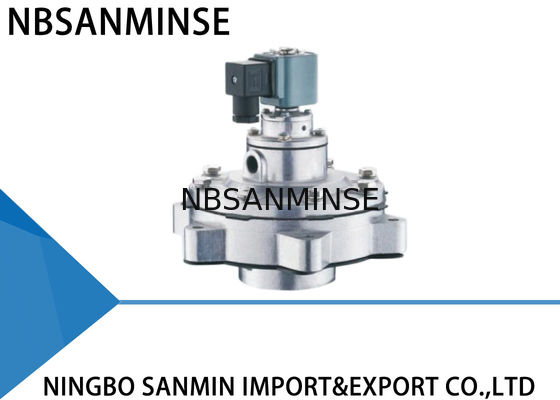

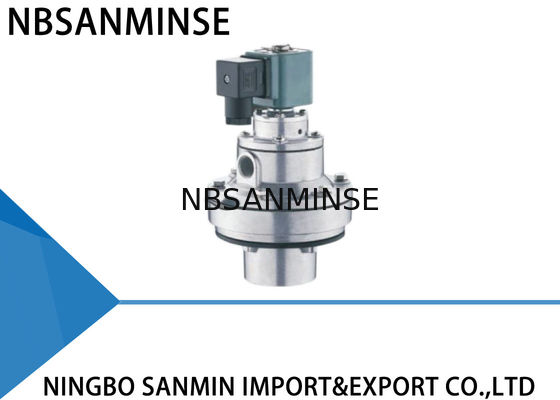

Valvola a impulso pneumatica QD-Y- 40S / 50S / 62S Tipo simile SBFEC Integrata
Costruzione del materiale
| Corpo |
Pressofuso ADC12 |
| Armatura |
Acciaio inossidabile 430FR |
| Diaframma |
Nitrile o viton |
| Molla |
Acciaio inossidabile 321 |
| Elementi di fissaggio |
Acciaio inossidabile 302
|
La valvola a impulso è composta da testa pilota, diaframma e corpo valvola in alluminio. L'area della cavità posteriore del diaframma è più grande di quella anteriore. Il diaframma è mantenuto in posizione chiusa a causa dell'effetto di alta pressione.
Il controller a impulsi elettrici invia segnali di ingresso in modo che l'armatura elettromagnetica attragga la barra mobile. Aprire il foro di bilanciamento per rilasciare rapidamente il gas di pressione nella cavità posteriore del diaframma; il gas di pressione nella cavità anteriore sostiene il diaframma per aprire il passaggio e la valvola inizia la pulizia.
| Periodo di utilizzo |
Fenomeni di guasto |
Possibile causa |
Risoluzione dei problemi |
| Durante l'installazione e la messa in servizio |
Le valvole non possono aprirsi tutte, ma la parte principale agisce. |
Controllare la pressione della cupola del gas per vedere se è troppo bassa. |
Controllare la perdita |
| Alcune valvole non funzionano, ma le altre sono normali. |
Controllare il collegamento della bobina della valvola e la bobina |
Sostituire gli accessori |
| Le valvole non possono chiudersi tutte. C'è una perdita. Non c'è modo di stabilire una cupola di gas. |
Valvola a Y. Alcune valvole per la stessa cupola di gas perdono, causando perdite per tutte le valvole. |
Controllare la perdita |
| Valvola a Z. L'ingresso della valvola e il ugello di soffiaggio sono installati al contrario. |
Reinstallare |
| Alcune valvole non possono chiudersi. C'è una perdita. |
C'è dello sporco o detriti sulla membrana, che blocca il nucleo mobile di ferro. |
Pulire la membrana e verificare che la membrana sia completa. Controllare il nucleo mobile di ferro e il blocco dell'aria. |
| Una valvola si chiude lentamente. |
L'orifizio della membrana è bloccato. |
Svuotare l'orifizio della membrana |
| Durante il periodo di utilizzo |
Alcune valvole perdono. La membrana non può chiudersi ermeticamente e la valvola è sempre aperta un
po'.
|
C'è dello sporco o detriti sulla membrana, la parte principale è danneggiata. Il nucleo mobile di ferro è bloccato. |
Pulire la membrana e verificare che il pezzo di membrana sia completo. Controllare il nucleo mobile di ferro e il blocco dell'aria. Sostituire gli accessori se necessario. |
| La bobina è calda e bruciata. |
È rimasta accesa troppo a lungo. |
Controllare le condizioni di funzionamento del sistema di controllo. |
| Esiste tensione ma la valvola non funziona. |
La membrana è danneggiata e l'orifizio è bloccato. |
Sostituire gli accessori in tempo. |
| La temperatura ambiente è inferiore a -20°C. La valvola perde e non si apre. |
La temperatura ambiente è troppo bassa e c'è brina nella valvola. |
Prestare attenzione all'isolamento e al mantenimento delle temperature corrette. |
Perché sceglierci
1: Alta qualità a prezzo competitivo.
2: Ordine di campioni e ordini di piccole quantità sono accettabili.
3: Personalizzazione in base alla tua richiesta speciale.
4: Fornire informazioni gratuite sui prodotti.
5: Qualità affidabile garantita e servizio post-vendita attivo
6: Garanzia di qualità di un anno
D: Potreste offrire campioni gratuiti?
R: Sì, ma dipende dai prodotti, Contattaci ina@pneuhydr.com o whatsapp 0086 15168536055
D: Qual è il tuo ambito di attività?
R: Il nostro ambito di attività èservizio di esportazione di parti di automazione con container completo, e vendita dicilindri pneumatici, trattamento sorgente d'aria, valvole a solenoide,valvole pneumatiche,valvole motorizzate, valvole in ottone, valvole idrauliche, cilindri idraulici, raccordi pneumatici e idraulici raccordi, manometri ecc.
D: Che tipi di prodotti potete realizzare?R: Possiamo realizzare molti tipi di lavorazioni di materiali in acciaio inossidabile,ottone, alluminio.
come valvole ad alta pressione, valvole a solenoide, valvole elettriche, valvole per acqua, valvole pneumatiche, cilindri pneumatici, valvole idrauliche, accumulatori idraulici, ecc.D: Il prodotto può essere realizzato con il nostro logo e marchio? R: Sì, certo, possiamo realizzarlo. Siamo fornitori OEM da anni e professionali nel farlo. Ma devi darci l'autorizzazione se è possibile.D: Potete fornire beni originali di marchi pneumatici e idraulici famosi?R: Sì, possiamo fornire marchi come Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, ecc.D: C'è una garanzia disponibile? R: Sì, normalmente i prodotti hanno una garanzia di qualità di un anno.D: Il connettore è in sistema britannico o metrico? Qual è la differenza tra filettature PT, NPT e G?R:La filettatura G è cilindrica e non si sigilla da sola, richiedendo guarnizioni aggiuntive per prevenire perdite. PT e NPT sono coniche e le filettature interne ed esterne diventano sempre più strette quando vengono serrate. La sigillatura viene ottenuta attraverso la deformazione delle filettature, e sigillanti o nastro vengono solitamente utilizzati in combinazione per migliorare l'effetto di sigillatura.La filettatura G è un tubo dritto cilindrico utilizzato per connessioni non sigillate; la filettatura PT è un tubo conico che si basa sulla deformazione e sigillatura della filettatura stessa; NPT è anche un tubo conico con un angolo del profilo del dente di 60 gradi, utilizzato principalmente in Nord America.D: Come convertire le unità di pressione: MPa, bar, psi, kg/cm²?R: 1MPa=10bar≈145psi≈10kg
D: Cosa causa solitamente la bruciatura delle bobine delle valvole a solenoide?
R: Tensione e frequenza errate, commutazione frequente, ingresso di liquido nella testa pilota, problemi al nucleo valvola e alla molla, ambiente caldo, vibrazioni pesanti, ecc.
D: Cosa si dovrebbe notare per i componenti pneumatici in ambienti ad alta temperatura o estremamente freddi?
Punto focale
Selezionare materiali con tenacità a bassa temperatura, prevenire perdite dovute al restringimento a freddo Contromisure per ambienti estremamente freddi
Guarnizioni
Gomma fluorurata, PTFE
Nitrile a bassa temperatura, gomma siliconica, poliuretano Lubrificazione
Grasso sintetico per alte temperature (bassa volatilità)
Grasso per basse temperature (basso punto di scorrimento, bassa viscosità)
Trattamento dell'aria di alimentazione
Rafforzare il raffreddamento, rimozione efficiente dell'acqua
Asciugatura a punto di rugiada ultra-basso (refrigerazione + tipo adsorbimento), tracciamento termicoComponenti metallici Spazio di espansione riservato
Selezionare materiali con tenacità a bassa temperatura, prevenire perdite dovute al restringimento a freddo Componenti di controllo
| Bobine di grado ad alta resistenza al calore, dissipazione del calore, basso consumo energetico |
Installare scatole isolanti, riscaldamento locale, prevenire la condensazione a freddo |
Installazione |
| Tenere lontano da fonti di calore, aggiungere piastre isolanti |
Evitare l'esposizione a vento e neve, avvolgere con materiali isolanti termici |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
