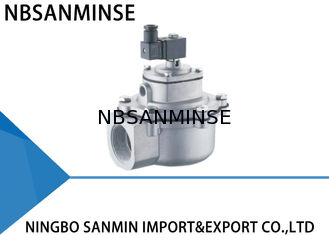

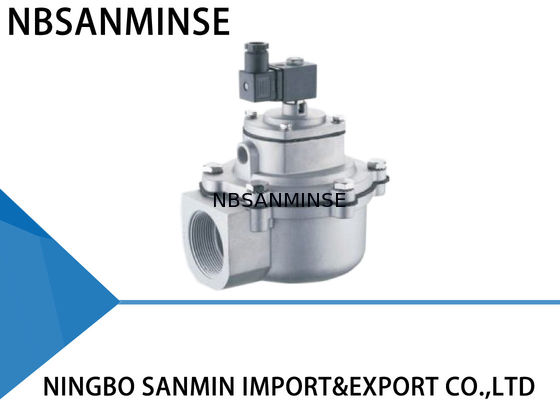

Valvola quarto - Z di impulso elettromagnetico del diaframma del doppio dell'angolo retto G2 «- 50S

Valvola elettromagnetica a impulso a doppio diaframma QT - Z - 50S TURBO Tipo Simile ad Angolo Retto G2

Parametri Tecnici

Utilizzo

La valvola elettromagnetica (detta anche valvola a diaframma) è l'"interruttore" per l'aria compressa nel sistema di soffiaggio antipolvere del filtro a maniche a impulsi. Controllata dai segnali di uscita del dispositivo di controllo a getto d'impulso, pulisce la polvere dalle maniche filtranti cella per cella per mantenere la resistenza del collettore di polveri entro l'intervallo impostato e garantire così le funzioni di elaborazione e l'efficienza di raccolta della polvere del collettore di polveri.

Le valvole a impulso elettromagnetiche tipo Z sono valvole ad angolo retto, con un angolo di 90 gradi tra ingresso e uscita, adatte per il collegamento di installazione tra il serbatoio del gas e il tubo di soffiaggio del collettore di polveri, fornendo un buon flusso d'aria e impulsi di pulizia della polvere che soddisfano i requisiti.

Principio di Funzionamento

La valvola a diaframma elettromagnetica a impulsi è composta da due camere d'aria. Quando l'aria compressa è collegata, entra nella camera d'aria posteriore attraverso l'orifizio, la pressione nella camera d'aria posteriore spinge il diaframma contro l'uscita della valvola e la valvola elettromagnetica rimane in condizione "chiusa".

I segnali elettrici dal dispositivo di controllo a getto d'impulso muovono l'armatura della valvola a diaframma elettromagnetica a impulsi. L'uscita dell'aria della camera d'aria posteriore si apre e la camera d'aria posteriore perde pressione rapidamente, quindi il diaframma si ritrae e l'aria compressa soffia attraverso l'uscita della valvola. La valvola a diaframma elettromagnetica a impulsi entra in condizione "aperta".

Quando la valvola a diaframma elettromagnetica a impulsi ritorna alla sua posizione originale.

L'uscita dell'aria della camera d'aria posteriore si chiude e la pressione nella camera d'aria posteriore aumenta, spingendo nuovamente il diaframma a chiudersi.

Costruzione Materiali

Corpo: pressofuso ADC12

Armatura: acciaio inossidabile 430 FR

Diaframma: nitrile o Viton

Molla: acciaio inossidabile 321

Elementi di fissaggio: acciaio inossidabile 302

Per tutte le valvole devono essere selezionati e utilizzati diaframmi di buona qualità, con ogni parte controllata in ogni procedura di produzione, e immessi nella linea di assemblaggio conformemente a tutte le procedure. Ogni valvola finita deve essere sottoposta al test di soffiaggio elettrificato.

Perché sceglierci

1: Vari stili per ogni prodotto e serie completa di prodotti pneumatici.
2: Ampia scorta per spedizione veloce.

3: Ordine campione e ordine di piccole quantità sono accettabili.
4: Personalizzazione in base alla tua richiesta speciale.
5: Fornitura di informazioni gratuite sui prodotti.
6: Qualità affidabile garantita e servizio post-vendita attivo

D: Potreste offrire campioni gratuiti?

R: Sì, ma dipende dai prodotti, Si prega di contattarci ina@pneuhydr.com o whatsapp 0086 15168536055

D: Qual è il vostro ambito di attività?

R: Il nostro ambito di attività èservizio di esportazione di parti di automazione con container completo, e vendita dicilindri pneumatici, trattamento sorgente aria, valvole a solenoide,valvole pneumatiche,valvole motorizzate,valvole in ottone, valvole idrauliche, cilindri idraulici, raccordi aria e olio, manometriecc.D:

Che tipi di prodotti potete realizzare?R: Possiamo realizzare molti tipi di lavorazioni di materiali in acciaio inossidabile,ottone, alluminio.

come valvole ad alta pressione / valvole a solenoide / valvole elettriche / valvole per acqua / valvole pneumatiche / cilindri pneumatici / valvole idrauliche / accumulatori idraulicie così via. D: Il prodotto può essere realizzato con il nostro logo e marchio?R: Sì, certo, possiamo farlo. Siamo fornitori OEM da anni e professionali nel farlo. Ma è necessario fornirci l'autorizzazione, se possibile.D: Potete fornire prodotti originali di marchi pneumatici e idraulici famosi?R: Sì, possiamo fornire marchi come Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser ecc. D:È disponibile una garanzia?R: Sì, normalmente i prodotti hanno una garanzia di qualità di un anno.D: Il connettore è in sistema Britannico o Metrico? Qual è la differenza tra filettature PT, NPT e G?R:La filettatura G è cilindrica e non si sigilla da sola, richiedendo guarnizioni aggiuntive per prevenire perdite. PT e NPT sono coniche, e le filettature interne ed esterne diventano sempre più strette quando serrate. La tenuta è ottenuta attraverso la deformazione delle filettature, e sigillanti o nastro vengono solitamente utilizzati in combinazione per migliorare l'effetto di tenuta.La filettatura G è un tubo dritto cilindrico utilizzato per connessioni non sigillate; la filettatura PT è un tubo conico che si basa sulla deformazione e tenuta della filettatura stessa; NPT è anche un tubo conico con un angolo del profilo del dente di 60 gradi, utilizzato principalmente in Nord America.

D: Come convertire le unità di pressione: MPa, bar, psi, kg/cm²?

R: 1MPa=10bar≈145psi≈10kg

D: Cosa causa solitamente la bruciatura delle bobine delle valvole a solenoide?

R: Tensione e frequenza errate, commutazione frequente, ingresso di liquido nella testa pilota, problemi al nucleo della valvola e alla molla,

Trattamento dell'aria di alimentazione caldo, forte vibrazione, ecc.

D:

Cosa si dovrebbe notare per i componenti pneumatici in ambienti ad alta temperatura o estremamente freddi?

Punto focale Contromisure per ambienti ad alta temperatura

Contromisure per ambienti estremamente freddi

Guarnizioni

Fluororubber, PTFE

Nitrile a bassa temperatura, gomma siliconica, poliuretano

LubrificazioneGrasso sintetico per alte temperature (bassa volatilità) Grasso per basse temperature (basso punto di scorrimento, bassa viscosità)

Trattamento dell'aria di alimentazione Rafforzare il raffreddamento, rimozione efficiente dell'acqua
