Valvola a solenoide per tubi con filettatura G1/4 a 5 vie ST, valvola di controllo pneumatico
Codice ordine :
ST

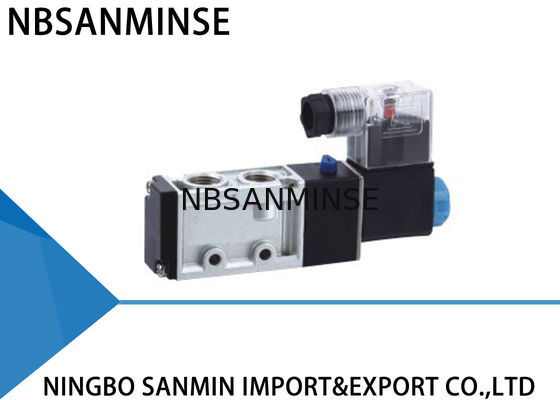

V : Valvola a solenoide

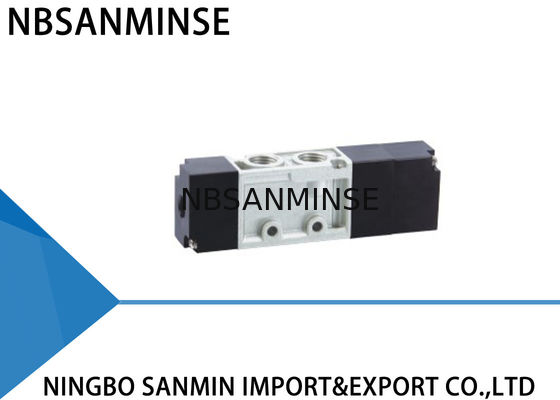

A : Valvola di controllo pneumatico
Specifiche
5 : Cinque vie
Codice serie
2
Bobina e posizioni
1 : Singola bobina, doppio stato

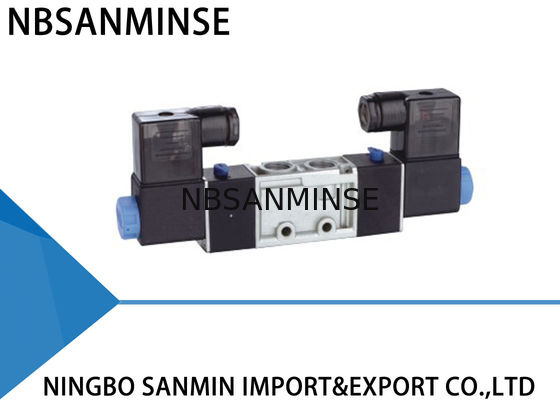

2 : Doppia bobina, doppio stato
3C : Doppia bobina, triplo stato, tipo chiuso
3E : Doppia bobina, triplo stato, tipo con scarico
3P : Doppia bobina, triplo stato, tipo con pressione
Tubo filettato
08 : G1/4
Tensione standard
DC12V
DC24V
AC24V 50/60Hz
AC110V 50/60Hz
AC220V 50/60Hz
AC380V 50/60Hz
Specifiche
| Modello |
STV521 - 08 |
STV522 - 08 |
STV523C - 08 |
STV523E - 08 |
STV523P - 08 |
| STA521 - 08 |
STA522 - 08 |
STA523C - 08 |
STA523E - 08 |
STA523P - 08 |
| Fluido di lavoro |
Aria filtrata a 40 micron |
| Tipo di attuazione |
Tipo a pilotaggio interno |
| Tubo filettato |
Ingresso aria = Uscita aria = 1/4 " Scarico aria 1/8 " |
| Conteggio posizioni |
Due – posizioni, cinque vie |
Tre – posizioni, cinque vie |
| Temperatura di esercizio (℃) |
- 5 ~ 60 ℃ |
| Area della sezione trasversale |
16mm² (Cv=0,89) |
12mm² (Cv=0,67) |
| Pressione di esercizio (MPa) |
0,15 ~ 0,8 MPa |
| Resistenza massima alla pressione (MPa) |
1,2 MPa |
| Classe di protezione |
IP65 |
| Frequenza massima di azionamento |
5 cicli / secondo |
3 cicli / secondo |
| Intervallo di tensione |
- 15 % ~ + 10 % |
| Tempo di eccitazione minimo |
0,05 secondi |
Perché sceglierci
1: Vari stili per ogni prodotto e serie completa di prodotti pneumatici.
2: Ampia disponibilità in magazzino per spedizioni rapide.
3: Alta qualità a prezzi competitivi.
4: Ordini di campioni e piccole quantità sono accettabili.
5: Personalizzazione in base alle vostre richieste speciali.
6: Fornitura di informazioni gratuite sui prodotti.
D: Potreste offrire campioni gratuiti?
R: Sì, ma dipende dai prodotti, si prega di contattarci ina@pneuhydr.com o whatsapp 0086 15168536055
D: Qual è il vostro ambito di attività?
R: Il nostro ambito di attività èservizio di esportazione di parti di automazione con container completo, e vendita dicilindri pneumatici, trattamento sorgente aria, valvole a solenoide,valvole pneumatiche,valvole motorizzate, valvole in ottone, valvole idrauliche, cilindri idraulici, raccordi aria e olio , manometri ecc.
D:Che tipi di prodotti potete realizzare?R: Possiamo realizzare molti tipi di lavorazioni di materiali in acciaio inossidabile,
ottone, alluminio.come valvole ad alta pressione / valvole a solenoide / valvole elettriche / valvole per acqua / valvole pneumatiche / cilindri pneumatici / valvole idrauliche / accumulatori idraulici e così via.D: Il prodotto può essere realizzato con il nostro logo e marchio?R: Sì, certo, possiamo realizzarlo. Siamo fornitori OEM da anni e siamo professionali nel farlo. Ma è necessario fornirci l'autorizzazione, se possibile.D: Potete fornire prodotti originali di marchi pneumatici e idraulici famosi? R: Sì, possiamo fornire marchi come Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser ecc.D:È disponibile una garanzia?R: Sì, normalmente i prodotti hanno una garanzia di qualità di un anno.D: Il connettore è in sistema britannico o metrico? Qual è la differenza tra le filettature PT, NPT e G?R:La filettatura G è cilindrica e non si sigilla da sola, richiedendo guarnizioni aggiuntive per prevenire perdite. PT e NPT sono coniche e le filettature interne ed esterne diventano sempre più strette quando serrate. La sigillatura avviene tramite la deformazione delle filettature, e sigillanti o nastro vengono solitamente utilizzati in combinazione per migliorare l'effetto sigillante.
La filettatura G è un tubo dritto cilindrico utilizzato per connessioni non sigillate; la filettatura PT è un tubo conico che si basa sulla deformazione e sigillatura della filettatura stessa; NPT è anche un tubo conico con un angolo del profilo del dente di 60 gradi, utilizzato principalmente in Nord America.
D: Come convertire le unità di pressione: MPa, bar, psi, kg/cm²?
R: 1 MPa = 10 bar ≈ 145 psi ≈ 10 kg
D: Cosa causa solitamente la bruciatura delle bobine delle valvole a solenoide?
Grasso per basse temperature (basso punto di scorrimento, bassa viscosità) ambiente
caldo, forte vibrazione, ecc.
D:
Cosa si dovrebbe notare per i componenti pneumatici in ambienti ad alta temperatura o estremamente freddi? Punto focale
Contromisure per ambienti ad alta temperatura
Contromisure per ambienti estremamente freddi
Guarnizioni
Gomma fluorurata, PTFE
Nitrile a bassa temperatura, gomma siliconica, poliuretanoLubrificazione Grasso sintetico per alte temperature (bassa volatilità)
Grasso per basse temperature (basso punto di scorrimento, bassa viscosità) Trattamento dell'alimentazione dell'aria
| Rafforzare il raffreddamento, rimozione efficiente dell'acqua |
Asciugatura a punto di rugiada ultra-basso (refrigerazione + adsorbimento), riscaldamento a traccia |
Componenti metallici |
| Riserva di gioco di espansione |
Selezionare materiali con tenacità a bassa temperatura, prevenire perdite dovute al restringimento a freddo |
Componenti di controllo |
| Bobine di grado ad alta resistenza al calore, dissipazione del calore, basso consumo energetico |
Installare scatole isolanti, riscaldamento locale, prevenire la condensazione a freddo |
Installazione |
| Tenere lontano da fonti di calore, aggiungere piastre isolanti |
Evitare l'esposizione a vento e neve, avvolgere con materiali isolanti termici |
|
|
|
|
|
|
|
|
|
|
