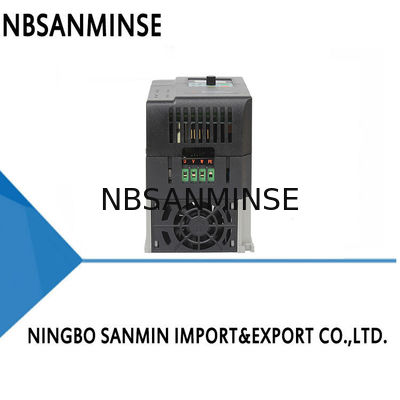

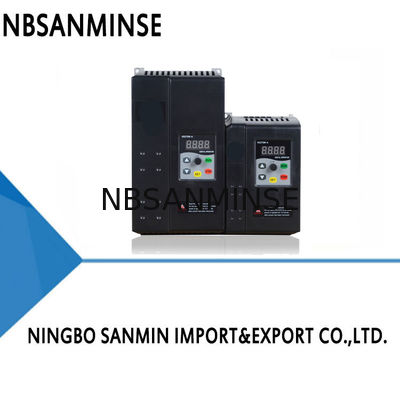

Convertitori universali di frequenza della serie Fl360 Invertitori compatti
ContPerson : Ina Chen
Numero di telefono : 0086-15168536055
WhatsApp : +8615168536055
| Quantità di ordine minimo : | 1 | Imballaggi particolari : | Pacchetto di esportazione |
|---|---|---|---|
| Tempi di consegna : | 5-30days | Termini di pagamento : | L/C, T/T |
| Capacità di alimentazione : | 1000000 |
| Place of Origin: | China | Marca: | MKFALE |
|---|---|---|---|
| Certificazione: | CE | Model Number: | FL350 |
|
Informazioni dettagliate |
|||
| Adattatore di potere: | 0.4 kW - 7.5 MW | Voltaggio di ingresso: | 220-240V/380V-440V |
|---|---|---|---|
| Intervallo di frequenza: | 50Hz-60Hz | corrente di uscita: | 2.1A-16.1A |
| Voltaggio di uscita: | 0-240V/0-440V | Temperatura di funzionamento: | -20-+50C |
| Livello di protezione: | Protezione IP54 | ||
| Evidenziare: | Invertitore Compatto Universale Ac220v,Invertitore Compatto Universale Ac380v,Invertitore compatto universale da 0 |
||
Descrizione di prodotto
|
Prodotto Modello |
Potenza Adattatore |
Input Voltaggio |
corrente di uscita |
Installazione Distanza |
In generale Dimensioni |
Imballaggio Dimensioni |
Importo netto Peso |
Peso lordo |
| S*H | L*W*T | L*W*T | ||||||
| FL350 | 0.4KW |
220V-240V 50 a 60 Hz
Fase singola 220V-240V 50 Hz-60 Hz |
2.1A | 91*145MM | 154*100*145MM | 173*135*172MM | 1.0 kg | 1.2 kg |
| FL350 | 0.75KW | 4A | 91*145MM | 154*100*145MM | 173*135*172MM | 1.1 kg | 10,3 kg | |
| FL350 | 1.5KW | 7A | 91*145MM | 154*100*145MM | 173*135*172MM | 1.1 kg | 10,3 kg | |
| FL350 | 2.2KW | 9.5A | 91*145MM | 154*100x145MM | 173*135*172MM | 1.1 kg | 10,3 kg | |
| FL350 | 3 kW | 11A | 91*145MM | 154*100x145MM | 173*135*172MM | 1.15 kg | 1.35kg | |
| FL350 | 0.75KW |
380V-440V 50 a 60 Hz
Per le parti di cui al punto 6.2.3.3 del presente allegato, le parti di cui al punto 6.2.3.3 del presente allegato sono considerate come parti di un sistema di controllo. |
2.5A | 91*145MM | 154*100*145MM | 173*135*172MM | 1.1 kg | 10,3 kg |
| FL350 | 1.5KW | 4.1A | 91*145MM | 154*100*145MM | 173*135*172MM | 1.1 kg | 10,3 kg | |
| FL350 | 2.2KW | 5.8A | 91*145MM | 154*100*145MM | 173*135*172MM | 1.15 kg | 1.35kg | |
| FL350 | 3 kW | 7.9A | 91*145MM | 154*100*145MM | 173*135*172MM | 1.2 kg | 1.4 kg | |
| FL350 | 4 kW | 9.4A | 112*207MM | 218*215*174MM | 216*175*232MM | 20,3 kg | 2.55kg | |
| FL350 | 5.5KW | 12.6A | 112*207MM | 218*215*174MM | 216*175*232MM | 2.35kg | 20,6 kg | |
| FL350 | 7.5KW | 16.1A | 112*207MM | 218*215*174MM | 216*175*232MM | 2.35kg | 20,6 kg |
安装接线Cablaggio dell'impianto
prodotto 特点
Caratteristiche del prodotto
●Struttura compatta
●Eccellente prestazione Qualità stabile
●Funzione AVR di stabilizzazione della tensione di uscita
●Input di larga tensione
●Supporta l'esportazione di tastiere
● doppio ingresso analogico
●Filtro EMC integrato
●Controller PID integrato
●Copro incorporato
端子功能说明
Descrizione della funzione del terminale
|
Nome del terminale |
Uso del terminale |
Impostazione e descrizione |
| R |
Fornitore di alimentazione dell'inverter: Il modello 380V è collegato a R,S e T Il modello 220V è collegato a R,S o R,T |
L'interruttore d'aria deve essere utilizzato come dispositivo di protezione da sovraccarico all'estremità anteriore dell'alimentazione di ingresso dell'inverter.selezionare apparecchiature con sensibilità superiore a 200 mA e tempo di funzionamento superiore a 100 ms. |
| S | ||
| T | ||
| U, V, W |
Fabbricazione a partire da materiali di cui al capitolo 85 |
Per ridurre la corrente di perdita, la linea di collegamento del motore non deve superare i 50 metri |
| PE |
messa a terra |
L'inverter deve essere ben messa a terra |
| COM |
Terminale comune del segnale |
Potenziale zero dei segnali digitali e analogici |
| S1 |
Input digitale S1 |
Attraverso il parametro F9 impostazione, il default di fabbrica è in avanti |
| S2 |
Input digitale S2 |
Attraverso il parametro F10, il default di fabbrica è invertito. |
| S3 |
Input digitale S3 |
Attraverso il parametro F12 impostazione, il default di fabbrica è multi-velocità prima |
| S4 |
Input digitale S4 |
Attraverso il parametro F13, il default di fabbrica e' multi-velocita' secondo |
| S5 |
Input digitale S5 |
Attraverso il parametro F14 impostazione, il default di fabbrica è multi-velocità terzo |
| GND |
Terminale comune del segnale |
Potenziale zero del segnale di ingresso analogo |
| AVI |
Input di segnale 0-10V |
0-10V, impedenza di ingresso: > 50kΩ |
| 10V |
Fornitura di alimentazione del potenziometro a regolazione di frequenza |
10V, massimo 10mA +10V, massimo 10mA |
| ACI |
Input analogo da 4 a 20 mA |
Impedenza di ingresso 4-20mA: 100 Ω |
| AO |
Segnale di uscita analogo |
Impostazione dei parametri F24 e F25 |
| RA |
Uscita del relè |
Impostazione con parametro F14 Capacità di contatto: AC 250V/3A DC 24V/2A |
| RB | ||
| RC |
