TL5228 Controllatore di pressione con interruttore di pressione marina
ContPerson : Ina Chen
Numero di telefono : 0086-15168536055
WhatsApp : +8615168536055
| Luogo di origine: | Cina | Marca: | NBSANMINSE |
|---|---|---|---|
| Certificazione: | CE | Numero di modello: | TL1102 |
|
Informazioni dettagliate |
|||
| Viscosità di lavoro: | < 1×10-3m2/s | Errore di ripetibilità: | ≤ 1% |
|---|---|---|---|
Descrizione di prodotto
Visualizzazione

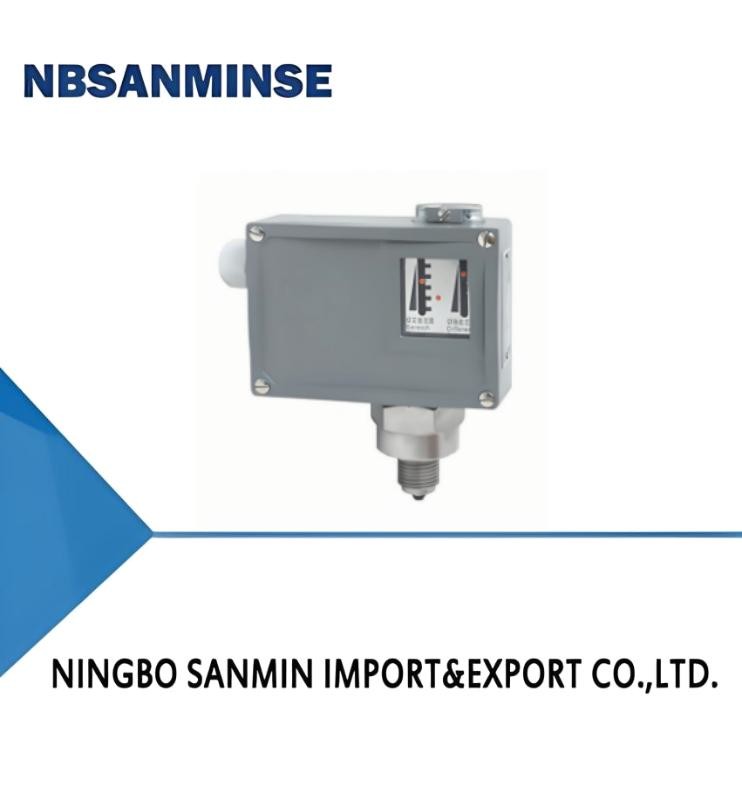

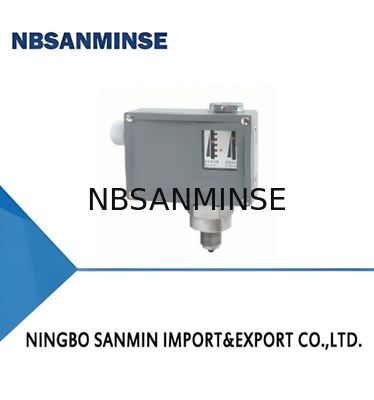

L'interruttore di pressione TL1102 (medio di pressione anti-corrosione) /regolatore di pressione adotta un sensore di tipo folio, che può essere utilizzato per gas corrosivi e mezzi liquidi.
Il valore di impostazione dell'interruttore di pressione TL1102 (pressione media anticorrosione) /controllore di pressione è regolabile, con un intervallo di regolazione da -0,1 a 6,3 MPa.
Principale prestazione tecnica
| Comuni | Tipo a prova di esplosione | |
|---|---|---|
| Viscosità di lavoro | < 1 × 10-3m2/s | < 1 × 10-3m2/s |
| Elemento di commutazione | microinterruttore | Interruttore sigillato |
| Grado a prova di esplosione | - | Numero del certificato Exde II CT4T6: GYB24.1453X |
| Gradi di protezione forniti dall'alloggiamento | IP65 ((Conforme alla norma DIN40050 e equivalente a IP65 di GB4208) | IP54 ((Conforme alla norma DIN40050 e equivalente a IP54 di GB4208) |
| Temperatura ambiente | -40°C ∼50°C | -20°C ∼50°C |
| Temperatura media | 0 ̊ 120°C | 0°95°C |
| Posizione dell'impianto | - | Interfaccia di pressione verticalmente verso il basso |
| Performance anti-vibrazione | TL1102:40m/s2;TL1103:20m/s2 | Max:20m/s2 |
| Errore di ripetibilità | ≤ 1% | ≤ 1% |
| Capacità di contatto | AC 220V 6A (resistenza) | DC 250V 0,25A (resistenza) 60Wmax AC 250V 5A ((resistenza) 1250VAmax |
Specificità
TL1102 errore di commutazione non regolabile
| Impostazione del range di regolazione del valore (MPa) |
Differenza di commutazione non superiore a (MPa) | **Pressione ammissibile 1 (MPa) | Frequenza di cambio/minuto | Materiale del sensore di pressione | Filtro esterno dell'interfaccia | Peso (kg) | Numero del disegno di dimensione del contorno | Numero del catalogo dell'ordine | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Casing | tubi ondulati | Comuni | Tipo a prova di esplosione | Comuni | Tipo a prova di esplosione | ||||||
| -0,1 ¢0 | 0.007 | 1 | 20 | 1Cr18Ni9Ti | acciaio inossidabile ((316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-106106 | TL1102.50-106106 |
| - 0,1 ¢ 0.1 | 0.008 | 1 | 20 | 1Cr18Ni9Ti | acciaio inossidabile ((316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-105106 | TL1102.50-105106 |
| - 0,1 ¢ 0.16 | 0.009 | 1 | 20 | 1Cr18Ni9Ti | acciaio inossidabile ((316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-104106 | TL1102.50-104106 |
| - 0,1 ¢ 0.25 | 0.012 | 1 | 20 | 1Cr18Ni9Ti | acciaio inossidabile ((316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-103106 | TL1102.50-103106 |
| 0 ¢ 0.1 | 0.008 | 1 | 20 | 1Cr18Ni9Ti | acciaio inossidabile ((316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-110106 | TL1102.50-110106 |
| 0 ¢ 0.16 | 0.009 | 1 | 20 | 1Cr18Ni9Ti | acciaio inossidabile ((316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-111106 | TL1102.50-111106 |
| 0.01 ¢0.25 | 0.01 | 1 | 20 | 1Cr18Ni9Ti | acciaio inossidabile ((316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-145106 | TL1102.50-145106 |
| 0.02'0.4 | 0.03 | 2 | 20 | 1Cr18Ni9Ti | acciaio inossidabile ((316L) | G1/2 | 0.85 | 02 | 05 | TL1102.10-151106 | TL1102.50-151106 |
| 0.03 ¢0.6 | 0.035 | 2 | 20 | 1Cr18Ni9Ti | acciaio inossidabile ((316L) | G1/2 | 0.85 | 02 | 05 | TL1102.10-156106 | TL1102.50-156106 |
| 0.03 ¢ 1 | 0.04 | 2 | 20 | 1Cr18Ni9Ti | acciaio inossidabile ((316L) | G1/2 | 0.85 | 02 | 05 | TL1102.10-158106 | TL1102.50-158106 |
| 0.05 ¢1.6 | 0.08 | 5 | 20 | 1Cr18Ni9Ti | acciaio inossidabile ((316L) | G1/2 | 0.9 | 03 | 06 | TL1102.10-167106 | TL1102.50-167106 |
| 0.05 ¢2.5 | 0.09 | 5 | 20 | 1Cr18Ni9Ti | acciaio inossidabile ((316L) | G1/2 | 0.9 | 03 | 06 | TL1102.10-169106 | TL1102.50-169106 |
| 0.3 ¢ 6.3 | 0.2 | 8.5 | 20 | 1Cr18Ni9Ti | acciaio inossidabile ((316L) | G1/2 | 0.9 | 03 | 06 | TL1102.10-192106 | TL1102.50-192106 |
TL1102 differenziazione di commutazione regolabile
| Impostazione del range di regolazione del valore (MPa) |
Differenza di commutazione non superiore a (MPa) | **Pressione ammissibile 1 (MPa) | Frequenza di cambio/minuto | Materiale del sensore di pressione | Filtro esterno dell'interfaccia | Peso (kg) | Numero del disegno di dimensione del contorno | Numero del catalogo dell'ordine | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Casing | tubi ondulati | Comuni | Tipo a prova di esplosione | Comuni | Tipo a prova di esplosione | ||||||
| -0,1 ¢0 | 0.019 | 1 | 20 | 1Cr18Ni9Ti | acciaio inossidabile ((316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-106106 | TL1102.40-106106 |
| - 0,1 ¢ 0.1 | 0.021 | 1 | 20 | 1Cr18Ni9Ti | acciaio inossidabile ((316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-105106 | TL1102.40-105106 |
| - 0,1 ¢ 0.16 | 0.022 | 1 | 20 | 1Cr18Ni9Ti | acciaio inossidabile ((316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-104106 | TL1102.40-104106 |
| - 0,1 ¢ 0.25 | 0.024 | 1 | 20 | 1Cr18Ni9Ti | acciaio inossidabile ((316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-103106 | TL1102.40-103106 |
| 0 ¢ 0.1 | 0.016 | 1 | 20 | 1Cr18Ni9Ti | acciaio inossidabile ((316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-110106 | TL1102.40-110106 |
| 0 ¢ 0.16 | 0.020 | 1 | 20 | 1Cr18Ni9Ti | acciaio inossidabile ((316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-111106 | TL1102.40-111106 |
| 0.01 ¢0.25 | 0.024 | 1 | 20 | 1Cr18Ni9Ti | acciaio inossidabile ((316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-145106 | TL1102.40-145106 |
| 0.02'0.4 | 0.08 | 2 | 20 | 1Cr18Ni9Ti | acciaio inossidabile ((316L) | G1/2 | 0.9 | 02 | 05 | TL1102.00-151106 | TL1102.40-151106 |
| 0.03 ¢0.6 | 0.09 | 2 | 20 | 1Cr18Ni9Ti | acciaio inossidabile ((316L) | G1/2 | 0.9 | 02 | 05 | TL1102.00-156106 | TL1102.40-156106 |
| 0.03 ¢ 1 | 0.1 | 2 | 20 | 1Cr18Ni9Ti | acciaio inossidabile ((316L) | G1/2 | 0.9 | 02 | 05 | TL1102.00-158106 | TL1102.40-158106 |
| 0.05 ¢1.6 | 0.19 | 5 | 20 | 1Cr18Ni9Ti | acciaio inossidabile ((316L) | G1/2 | 0.95 | 03 | 06 | TL1102.00-167106 | TL1102.40-167106 |
| 0.05 ¢2.5 | 0.2 | 5 | 20 | 1Cr18Ni9Ti | acciaio inossidabile ((316L) | G1/2 | 0.95 | 03 | 06 | TL1102.00-169106 | TL1102.40-169106 |
| 0.3 ¢ 6.3 | 0.65 | 8.5 | 20 | 1Cr18Ni9Ti | acciaio inossidabile ((316L) | G1/2 | 0.95 | 03 | 06 | TL1102.00-192106 | TL1102.40-192106 |
TL1103 errore di commutazione non regolabile (piccolo errore di commutazione, non tipo a prova di esplosione)
| Impostazione del range di regolazione del valore (MPa) |
Differenza di commutazione non superiore a (MPa) | **Pressione ammissibile 1 (MPa) | Frequenza di cambio/minuto | Materiale del sensore di pressione | Filtro esterno dell'interfaccia | Peso (kg) | Numero del disegno di dimensione del contorno | Numero del catalogo dell'ordine | |
|---|---|---|---|---|---|---|---|---|---|
| Casing | tubi ondulati | ||||||||
| -0,1 ¢0 | 0.0045 | 1 | 20 | 1Cr18Ni9Ti | acciaio inossidabile ((316L) | G1/2 | 1.0 | 01 | TL1103.10-106106 |
| - 0,1 ¢ 0.1 | 0.005 | 1 | 20 | 1Cr18Ni9Ti | acciaio inossidabile ((316L) | G1/2 | 1.0 | 01 | TL1103.10-105106 |
| - 0,1 ¢ 0.16 | 0.0065 | 1 | 20 | 1Cr18Ni9Ti | acciaio inossidabile ((316L) | G1/2 | 1.0 | 01 | TL1103.10-104106 |
| - 0,1 ¢ 0.25 | 0.01 | 1 | 20 | 1Cr18Ni9Ti | acciaio inossidabile ((316L) | G1/2 | 1.0 | 01 | TL1103.10-103106 |
| 0 ¢ 0.1 | 0.0045 | 1 | 20 | 1Cr18Ni9Ti | acciaio inossidabile ((316L) | G1/2 | 1.0 | 01 | TL1103.10-110106 |
| 0 ¢ 0.16 | 0.006 | 1 | 20 | 1Cr18Ni9Ti | acciaio inossidabile ((316L) | G1/2 | 1.0 | 01 | TL1103.10-111106 |
| 0.01 ¢0.25 | 0.007 | 1 | 20 | 1Cr18Ni9Ti | acciaio inossidabile ((316L) | G1/2 | 1.0 | 01 | TL1103.10-145106 |
| 0.02'0.4 | 0.016 | 2 | 20 | 1Cr18Ni9Ti | acciaio inossidabile ((316L) | G1/2 | 1.0 | 01 | TL1103.10-151106 |
| 0.03 ¢0.6 | 0.02 | 2 | 20 | 1Cr18Ni9Ti | acciaio inossidabile ((316L) | G1/2 | 0.85 | 02 | TL1103.10-156106 |
| 0.03 ¢ 1 | 0.03 | 2 | 20 | 1Cr18Ni9Ti | acciaio inossidabile ((316L) | G1/2 | 0.85 | 02 | TL1103.10-158106 |
| 0.05 ¢1.6 | 0.05 | 5 | 20 | 1Cr18Ni9Ti | acciaio inossidabile ((316L) | G1/2 | 0.85 | 02 | TL1103.10-167106 |
| 0.05 ¢2.5 | 0.06 | 5 | 20 | 1Cr18Ni9Ti | acciaio inossidabile ((316L) | G1/2 | 0.85 | 02 | TL1103.10-169106 |
| 0.3 ¢ 6.3 | 0.12 | 8.5 | 20 | 1Cr18Ni9Ti | acciaio inossidabile ((316L) | G1/2 | 0.9 | 03 | TL1103.10-192106 |
