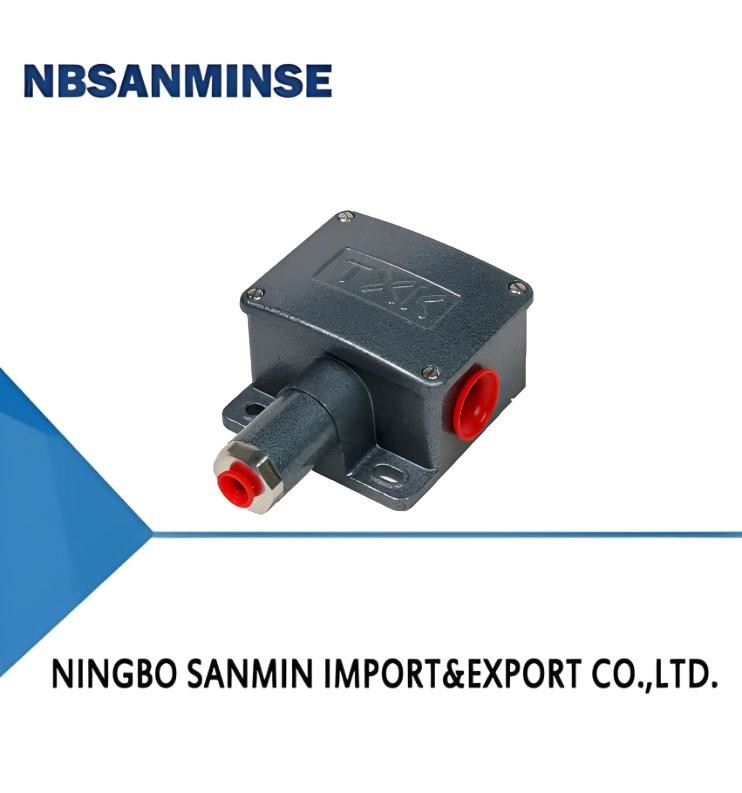

TXK Micro Controller per interruttori di pressione a prova di esplosione
ContPerson : Ina Chen
Numero di telefono : 0086-15168536055
WhatsApp : +8615168536055
Informazioni dettagliate |
|||
Elemento di commutazione: | Microinterruttore | Temperatura ambiente.: | -20°C-60°C |
---|---|---|---|
impiegati medi.: | 0°C-80°C | Errore di ripetibilità: | 1% o 0,5% |
Evidenziare: | Controller di interruttore di pressione affidabile,Controller di accensione della pressione |
Descrizione di prodotto
1, Panoramica
L'interruttore di pressione TXK è uno strumento di installazione in loco affidabile. La struttura combinata pistone-molla-diaframma adotta una tenuta statica ad anello O, che ha un'eccellente resistenza sismica e alla sovrapressione, nonché un piccolo gioco e un ampio intervallo di misurazione. Ampiamente utilizzato in settori come petrolio, chimica, energia termica, termoelettrica, metallurgia, prodotti farmaceutici, ecc. Il suo intervallo di copertura è -0,1 MPa~27,5 MPa.
2, Prestazioni tecniche
Viscosità di lavoro |
1x10-3m2/s |
Elemento di commutazione |
microinterruttore |
Grado di protezione |
IP65 |
Temperatura ambiente |
-20℃-60℃ |
Temperatura del mezzo |
0℃-80℃ |
Prestazioni antivibrazioni |
40m/s² |
Errore di ripetibilità |
1% o0,5% |
Capacità di contatto |
Max 220V AC, ≤5A |
3, Specifiche
Intervallo di regolazione del valore di impostazione della pressione
|
Differenza di commutazione non superiore a
|
**Pressione ammissibile (Mpa)
|
Dimensioni esterne |
Frequenza di commutazione/minuto
|
Materiale della membrana |
Filettatura interna dell'interfaccia
|
-100~0KPa |
3KPa |
1.3 |
03 |
30 |
Acciaio inossidabile o poliimmide |
NPT1/4 |
-100~100KPa |
3KPa |
1.3 |
02 |
30 |
Acciaio inossidabile o poliimmide |
NPT1/4 |
0~100KPa |
3KPa |
1.3 |
03 |
30 |
Acciaio inossidabile o poliimmide |
NPT1/4 |
5~170KPa |
2KPa |
1.3 |
02 |
30 |
Acciaio inossidabile o poliimmide |
NPT1/4 |
5~210KPa |
5KPa |
1.3 |
01 |
30 |
Acciaio inossidabile o poliimmide |
NPT1/4 |
10~350KPa |
4KPa |
1.3 |
02 |
30 |
Acciaio inossidabile o poliimmide |
NPT1/4 |
20~700KPa |
15KPa |
1.5 |
01 |
30 |
Acciaio inossidabile o poliimmide |
NPT1/4 |
0.15~1.2MPa |
0.02MPa |
3 |
01 |
30 |
Acciaio inossidabile o poliimmide |
NPT1/4 |
0.25~2.5MPa |
0.04MPa |
5 |
01 |
30 |
Acciaio inossidabile o poliimmide |
NPT1/4 |
0.37~3.7MPa |
0.08MPa |
6 |
01 |
30 |
Acciaio inossidabile o poliimmide |
NPT1/4 |
0.7~7MPa |
0.12MPa |
10 |
01 |
30 |
Acciaio inossidabile o poliimmide |
NPT1/4 |
1.2~12MPa |
0.15MPa |
17.5 |
01 |
30 |
Acciaio inossidabile o poliimmide |
NPT1/4 |
3.5~27.5MPa |
1MPa |
34 |
01 |
30 |
Acciaio inossidabile o poliimmide |
NPT1/4 |
4, Tabella di selezione
TXK - □ □ - □ - □ - □ 1 2 3 4 5 |
|||||
1. Forma del prodotto |
|||||
01 |
convenzione |
02 |
doppio contatto |
03 |
EEx d |
04 |
Bassa pressione differenziale |
05 |
Pressione differenziale superiore e inferiore |
06 |
Alta pressione idrostatica |
07 |
forno |
||||
2. Guscio |
|||||
NN |
Stile normale |
RN |
Modello a doppio contatto |
LC |
Modello ordinario antideflagrante |
B |
Modello antideflagrante con piccola finestra di visualizzazione |
AL |
Guscio del forno |
||
3. Tipo di diaframma |
|||||
01 |
poli |
02 |
acciaio inossidabile |
03 |
gomma |
4. Filettatura di collegamento (personalizzabile secondo necessità) |
|||||
01 |
NPT1/4 内 |
||||
5. Intervallo |
Fare riferimento alla tabella di confronto degli intervalli |
||||
Esempio di selezione: TXK-01NN-02-01-001 Interruttore di pressione TXK, forma del prodotto: normale, guscio: normale, forma del diaframma: acciaio inossidabile, filettatura di collegamento: NPT1/4 interna, intervallo: 3,5-27,5 MPa.
|
Tabella di confronto degli intervalli
Codice |
Intervallo |
Note |
Codice |
Intervallo |
Note |
001 |
3.5-27.5MPa |
Pressione convenzionale |
002 |
1.2-12MPa |
Pressione convenzionale |
003 |
0.7-7MPa |
Pressione convenzionale |
004 |
0.37-3.7MPa |
Pressione convenzionale |
005 |
0.25-2.5MPa |
Pressione convenzionale |
006 |
0.15-1.2MPa |
Pressione convenzionale |
007 |
20-700KPa |
Pressione convenzionale |
008 |
10-350KPa |
Pressione convenzionale |
009 |
5-210KPa |
Pressione convenzionale |
010 |
5-170KPa |
Pressione convenzionale |
011 |
0-100KPa |
Pressione convenzionale |
012 |
﹣100-0KPa |
Pressione convenzionale |
013 |
﹣100-100KPa |
Pressione convenzionale |
014 |
25KPa |
Alta pressione idrostatica |
015 |
0-60KPa |
Bassa pressione differenziale |
016 |
20-200KPa |
Bassa pressione differenziale |
017 |
50-500KPa |
Bassa pressione differenziale |
018 |
﹣0.5-0.5KPa |
Pressione differenziale del forno |
019 |
﹣3-3KPa |
Pressione differenziale del forno |
020 |
﹣6-6KPa |
Pressione differenziale del forno |
021 |
﹣12-12KPa |
Pressione differenziale del forno |
5, Metodo di debug e schema elettrico dell'interruttore
Riportare il dado di regolazione a uno stato di debolezza di base, collegare i fili C, NO, NC dell'interruttore alla spia. Osservare lo stato della spia, collegare la spia a una luce verde (C è il terminale comune e quando C è collegato a NC in fabbrica, la luce verde si accenderà) e regolare il dado di regolazione su e giù in base all'indicatore del punto di impostazione per impostarlo sul punto di impostazione desiderato. (La pressione verso il basso aumenta e la pressione verso l'alto diminuisce).
6, Aspetto e dimensioni di installazione
01
02
03
