Dettagli:
|
| Elemento di commutazione: | Microswitch | Temperatura ambiente.: | -40℃~60℃ |
|---|---|---|---|
| impiegati medi.: | 0~80℃ | Errore di ripetibilità: | 00,5% o 1% |
| Garanzia: | 1 anno | ||
| Evidenziare: | Interruttore di pressione micro a prova di esplosione,Controllo di pressione a prova di esplosione |
||
![]()
1, Panoramica

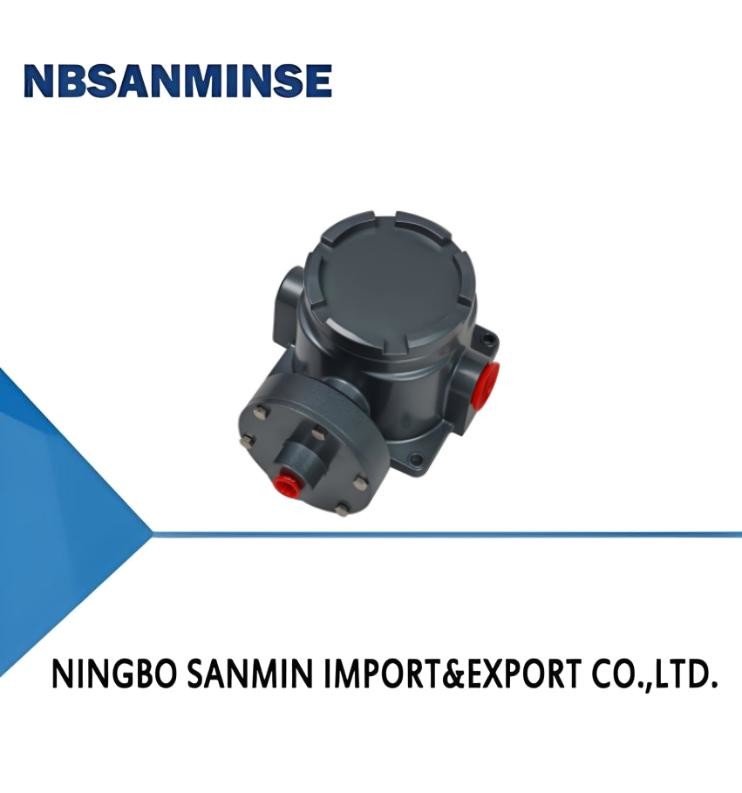

Il principio di funzionamento del pressostato antideflagrante TXK si basa principalmente sulla deformazione elastica dei componenti di prova (come i diaframmi), che attraverso questa deformazione aziona i componenti funzionali (come i microinterruttori) per produrre rapide azioni di commutazione. Nello specifico, quando la pressione del mezzo misurato (controllato) viene applicata all'elemento di prova, questa provoca uno spostamento elastico corrispondente all'estremità libera del diaframma. Questo spostamento aziona quindi il pulsante (spingitore) nel microinterruttore collegato all'estremità del tubo per produrre le azioni corrispondenti. Quando la pressione raggiunge il valore di controllo impostato, i contatti dell'interruttore commutano, causando la disconnessione o la connessione del circuito nel sistema di controllo, realizzando così lo scopo di controllo automatico e segnalazione.
Il pressostato antideflagrante TXK è solitamente composto da un sistema di misurazione, un dispositivo di controllo, un meccanismo di regolazione, un alloggiamento, una presa, ecc. Il diaframma nel sistema di misurazione rileva le variazioni di pressione attraverso la sua deformazione elastica, mentre il microinterruttore nel dispositivo di controllo risponde rapidamente a questo segnale di pressione ed esegue operazioni di accensione/spegnimento del circuito. Questo design consente al pressostato antideflagrante di funzionare stabilmente in vari ambienti industriali, specialmente in applicazioni che richiedono elevata affidabilità e sicurezza.
2, Prestazioni tecniche
|
Viscosità di lavoro |
<1 × 10-3m2/s |
Temperatura del mezzo |
0~80℃ |
|
Elemento di commutazione |
microinterruttore |
Prestazioni antivibrazione |
20m/s2 |
|
Livello di protezione antideflagrante per polveri |
Exdb Ⅱ CT4~T6 Gb |
Numero certificato antideflagrante |
GYB24.2900X |
|
Gradi di protezione forniti dall'involucro |
IP66(Conforme a DIN40050 ed equivalente a IP66 in GB4208) |
Errore di ripetibilità |
0.5% o 1% |
|
Temperatura ambiente |
-40℃~60℃ |
Capacità di contatto |
AC 220V 6A(Resistivo) |
3, Specifiche
|
|
|
|
Dimensioni esterne |
|
Materiale membrana |
|
|
-100~0KPa |
2KPa |
1.3 |
|
30 |
Acciaio inossidabile o poliimmide |
NPT1/4 |
|
-100~ 100KPa |
2KPa |
1.3 |
02 |
30 |
Acciaio inossidabile o poliimmide |
NPT1/4 |
|
0~ 100KPa |
2KPa |
1.3 |
|
30 |
Acciaio inossidabile o poliimmide |
NPT1/4 |
|
5~ 170KPa |
2KPa |
1.3 |
02 |
30 |
Acciaio inossidabile o poliimmide |
NPT1/4 |
|
5~210KPa |
4.5KPa |
1.3 |
01 |
30 |
Acciaio inossidabile o poliimmide |
NPT1/4 |
|
10~350KPa |
3KPa |
1.3 |
02 |
30 |
Acciaio inossidabile o poliimmide |
NPT1/4 |
|
20~700KPa |
12KPa |
5 |
01 |
30 |
Acciaio inossidabile o poliimmide |
NPT1/4 |
|
0.15~ 1.2MPa |
0.02MPa |
5 |
01 |
30 |
Acciaio inossidabile o poliimmide |
NPT1/4 |
|
0.25~2.5MPa |
0.04MPa |
5 |
01 |
30 |
Acciaio inossidabile o poliimmide |
NPT1/4 |
|
0.37~3.7MPa |
0.08MPa |
6 |
01 |
30 |
Acciaio inossidabile o poliimmide |
NPT1/4 |
|
0.7~7MPa |
0. 12MPa |
9 |
01 |
30 |
Acciaio inossidabile o poliimmide |
NPT1/4 |
|
1.2~ 12MPa |
0. 15MPa |
17.5 |
01 |
30 |
Acciaio inossidabile o poliimmide |
NPT1/4 |
|
3.5~27.5MPa |
1MPa |
34 |
01 |
30 |
Acciaio inossidabile o poliimmide |
NPT1/4 |
4, Tabella di selezione
|
TXK - □ □ - □ - □ - □ 1 2 3 4 5 |
|||||
|
1. Forma del prodotto |
|||||
|
01 |
convenzione |
02 |
doppio contatto |
|
EEx d |
|
04 |
Pressione differenziale inferiore |
05 |
Pressione differenziale superiore e inferiore |
06 |
Alta pressione idrostatica |
|
07 |
forno |
||||
|
2. Involucro |
|||||
|
NN |
Stile regolare |
RN |
Modello a doppio contatto |
LC |
Modello antideflagrante ordinario |
|
B |
Modello antideflagrante con piccola finestra di ispezione |
AL |
Involucro del forno |
||
|
3. Tipo di diaframma |
|||||
|
01 |
poli |
02 |
acciaio inossidabile |
|
gomma |
|
4. Filettatura di collegamento (personalizzabile secondo necessità) |
|||||
|
01 |
NPT1/4 内 |
||||
|
5. Intervallo |
Fare riferimento alla tabella di confronto degli intervalli |
||||
|
Controller antideflagrante TXK, forma del prodotto: antideflagrante, involucro: tipo antideflagrante ordinario, forma del diaframma: acciaio inossidabile, filettatura di connessione: NPT1/4 interna, intervallo: 0.25-2.5MPa. |
|||||
Tabella di confronto degli intervalli
|
codice |
intervallo |
note |
codice |
intervallo |
note |
|
001 |
3.5-27.5MPa |
Pressione convenzionale |
002 |
1.2-12MPa |
Pressione convenzionale |
|
003 |
0.7-7MPa |
Pressione convenzionale |
004 |
0.37-3.7MPa |
Pressione convenzionale |
|
005 |
0.25-2.5MPa |
Pressione convenzionale |
006 |
0.15-1.2MPa |
Pressione convenzionale |
|
007 |
20-700KPa |
Pressione convenzionale |
008 |
10-350KPa |
Pressione convenzionale |
|
009 |
5-210KPa |
Pressione convenzionale |
010 |
5-170KPa |
Pressione convenzionale |
|
011 |
0-100KPa |
Pressione convenzionale |
012 |
﹣100-0KPa |
Pressione convenzionale |
|
013 |
﹣100-100KPa |
Pressione convenzionale |
014 |
25KPa |
Alta pressione idrostatica |
|
015 |
0-60KPa |
Pressione differenziale inferiore |
016 |
20-200KPa |
Pressione differenziale inferiore |
|
017 |
50-500KPa |
Pressione differenziale inferiore |
018 |
﹣0.5-0.5KPa |
Pressione differenziale del forno |
|
019 |
﹣3-3KPa |
Pressione differenziale del forno |
020 |
﹣6-6KPa |
Pressione differenziale del forno |
|
021 |
﹣12-12KPa |
Pressione differenziale del forno |
5, Metodo di debug e schema di cablaggio dell'interruttore
Riportare il dado di regolazione a uno stato di debolezza di base, collegare i fili C, NO, NC dell'interruttore alla spia luminosa. Osservare lo stato della spia luminosa, collegare la spia luminosa a una luce verde (C è il terminale comune e quando C e NO sono collegati in fabbrica, la luce verde si accenderà) e regolare il dado di regolazione su e giù secondo l'indicatore del punto di impostazione per impostarlo al punto di impostazione desiderato. (La pressione verso il basso aumenta, la pressione verso l'alto diminuisce)
![]()
6, Dimensioni di aspetto e installazione
![]()
01
![]()
02
![]()
D: Potreste offrire campioni gratuiti?
R: Sì, ma dipende dai prodotti, si prega di contattarci ina@pneuhydr.com o whatsapp 0086 15168536055
D: Qual è il vostro ambito di attività?
R: Il nostro ambito di attività èservizio di esportatore di parti di automazione con container completo, e venditacilindro pneumatico, trattamento della sorgente d'aria, elettrovalvola,valvola pneumatica,valvola motorizzata, Valvola in ottone, valvola idraulica, cilindro idraulico, aria e olio raccordi, manometro ecc.
D:Che tipi di prodotti potete realizzare?R: Possiamo realizzare molti tipi di lavorazione di materiali in acciaio inossidabile, ottone, alluminio.
come valvole ad alta pressione, elettrovalvole, valvole elettriche, valvole dell'acqua, valvole pneumatiche, cilindri pneumatici, valvole idrauliche, accumulatori idraulici, ecc.D: Il prodotto può essere realizzato con il nostro logo e marchio? R: Sì, certo, possiamo realizzarlo. Siamo fornitori OEM da anni e professionali nel farlo. Ma è necessario fornirci l'autorizzazione, se possibile.D: Potete fornire prodotti originali di marchi pneumatici e idraulici famosi?R: Sì, possiamo fornire marchi come Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, ecc.D: È disponibile una garanzia?R: Sì, normalmente i prodotti hanno una garanzia di qualità di un anno.D: Il connettore è in sistema britannico o metrico? Qual è la differenza tra le filettature PT, NPT e G?R:La filettatura G è cilindrica e non si sigilla da sola, richiedendo guarnizioni aggiuntive per prevenire perdite. PT e NPT sono coniche e le filettature interne ed esterne diventano sempre più strette quando serrate. La sigillatura viene ottenuta attraverso la deformazione delle filettature, e sigillanti o nastro vengono solitamente utilizzati in combinazione per migliorare l'effetto di sigillatura.La filettatura G è un tubo dritto cilindrico utilizzato per connessioni non sigillate; la filettatura PT è un tubo conico che si basa sulla deformazione e sigillatura della filettatura stessa; NPT è anche un tubo conico con un angolo del profilo del dente di 60 gradi, utilizzato principalmente in Nord America.D: Come convertire le unità di pressione: MPa, bar, psi, kg/cm ²?
R: 1MPa=10bar≈145psi≈10kg
