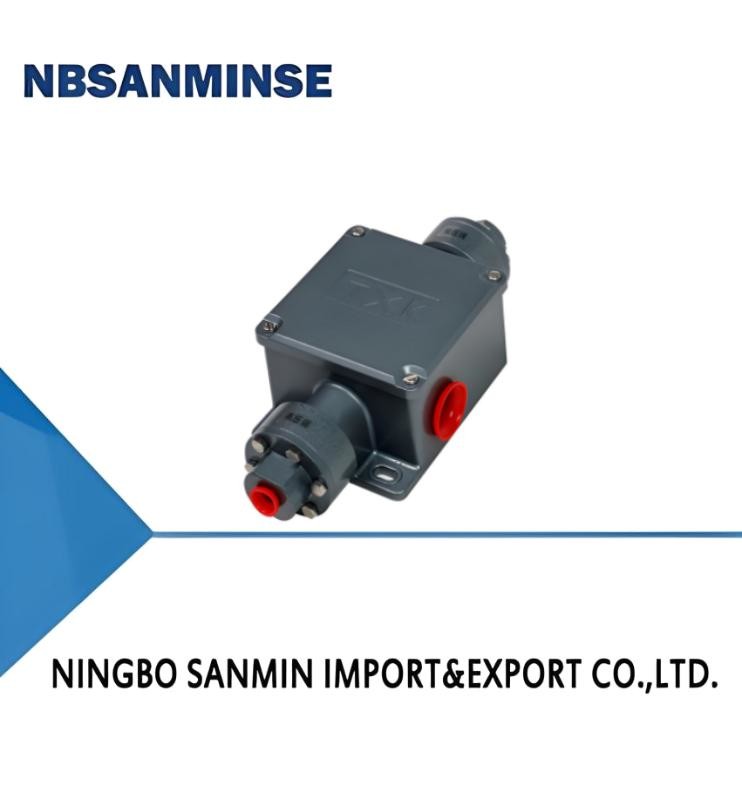

TXK regolatore di pressione differenziale Max 220V AC ≤5A

Luogo di origine:	Cina	Marca:	NBSANMINSE
Certificazione:	CE	Numero di modello:	TXK

Informazioni dettagliate
Elemento di commutazione:	Microinterruttore	Temperatura ambiente.:	-20°C-60°C
impiegati medi.:	0°C-80°C	Errore di ripetibilità:	≤ 1%
Evidenziare:	Controller di interruttore di pressione differenziale , 5A regolatore dell'interruttore di pressione

Descrizione di prodotto

1, panoramica
Gli interruttori di pressione differenziale TXK possono essere ampiamente utilizzati in grandi, medie e piccole unità di raffreddamento ad aria o ad acqua utilizzando scambiatori di calore a piastra, scambiatori di calore a manica,e scambiatori di calore a scatola e tubi per il controllo del flusso d'acqua e il monitoraggio dello stato della pompa e del filtro dell'acquaÈ anche ampiamente utilizzato nel rilevamento dei gas, nei media non corrosivi, nella misurazione della pressione assoluta e della pressione di misura e è ampiamente utilizzato in climatizzazione e stanze pulite, controllo del soffio dei ventilatori e dei filtri,controllo dei livelli di liquido e liquido.
2, prestazioni tecniche

Viscosità di lavoro	1x10-3m²/s
Elemento di commutazione	microinterruttore
Classificazioni degli involucri	Protezione IP65
Temperatura ambiente	-20°C-60°C
Temperatura media	0°C-80°C
Performance anti-vibrazione	Max 20 m/s²
Errore di ripetibilità	≤1%
Capacità di contatto	Max 220V AC, ≤ 5A

3, Specifiche

Intervallo di regolazione del valore di regolazione della pressione	Differenza di commutazione non superiore a	**Pressione ammissibile (Mpa)	Dimensioni esterne	Frequenza di cambio/minuto	Materiale di membrana	Filtro interno dell'interfaccia
0.5-3KPa	0.2KPa	1	01	15	Acciaio inossidabile o gomma	NPT1/4
1-10KPa	0.5KPa	1.2	01	15	Acciaio inossidabile o gomma	NPT1/4
1-16KPa	1.5KPa	1.5	01	15	Acciaio inossidabile o gomma	NPT1/4
25 ~ 105KPa	1.8KPa	3.5	01	15	Acciaio inossidabile o gomma	NPT1/4
20 ~ 200KPa ((RN)	2KPa	5	01	15	Acciaio inossidabile o gomma	NPT1/4

4, Tavola di selezione

TXK -□ □-□-□-□ 1 2 3 4 5
1. Forma del prodotto
01	convenzione	02	a doppio contatto	03	Eex d
04	Pressione differenziale inferiore	05	Pressione differenziale superiore e inferiore	06	Alta pressione idrostatica
07	forno
2- Conchiglia.
Non riconosciuti	Stile regolare	RN	Modello a doppio contatto	LC	Modello a prova di esplosione ordinario
B	Modello a prova di esplosione con piccola finestra visiva	AL	Conchiglia di forno
3Tipo di diaframma
01	poliesteri	02	acciaio inossidabile	03	gomma
4. filo di connessione (personalizzabile se necessario)
01	NPT1/4 interno
5- Distanza.			Riferimento alla tabella dettagliata di selezione dell'intervallo
Esempio di selezione: TXK-05NN-02-01-009 Controller di pressione differenziale TXK, forma del prodotto: pressione differenziale superiore e inferiore, alloggiamento: tipo ordinario, forma del diaframma: acciaio inossidabile, filo di connessione: NPT1/4 interno, gamma: 5-210KPa.

Tabella di confronto di intervalli

Codice	Distanza	Altre note	Codice	Distanza	Altre note
001	3.5-27.5MPa	Pressione convenzionale	002	1.2-12MPa	Pressione convenzionale
003	0.7-7MPa	Pressione convenzionale	004	0.37-3.7MPa	Pressione convenzionale
005	0.25-2,5 MPa	Pressione convenzionale	006	0.15-1.2MPa	Pressione convenzionale
007	20-700KPa	Pressione convenzionale	008	10-350 KPa	Pressione convenzionale
009	5-210KPa	Pressione convenzionale	010	5-170KPa	Pressione convenzionale
011	0-100KPa	Pressione convenzionale	012	- E'un' altra cosa.100-0KPa	Pressione convenzionale
013	- E'un' altra cosa.100-100KPa	Pressione convenzionale	014	25 KPa	Alta pressione idrostatica
015	0-60KPa	Pressione differenziale inferiore	016	20-200KPa	Pressione differenziale inferiore
017	50-500KPa	Pressione differenziale inferiore	018	- E'un' altra cosa.00,5-0,5 KPa	Pressione differenziale del forno
019	- E'un' altra cosa.3-3KPa	Pressione differenziale del forno	020	- E'un' altra cosa.6-6KPa	Pressione differenziale del forno
021	- E'un' altra cosa.12-12KPa	Pressione differenziale del forno

5, Metodo di debug e diagramma di cablaggio degli interruttori
Riportare il dado di regolazione a uno stato di debolezza di base, collegare i fili C, NO, NC dell'interruttore alla luce di segnale.collegare la luce di segnalazione a una luce verde (C è il terminale comune, e quando C è collegato a NC in fabbrica, si accende la luce verde), e regola il dado di regolazione su e giù in base all'indicatore del punto di regolazione per impostarlo sul punto di regolazione desiderato.(La pressione verso il basso aumenta, la pressione verso l'alto diminuisce)

TXK regolatore di pressione differenziale Max 220V AC ≤5A 0

6, Aspetto e dimensioni di installazione

TXK regolatore di pressione differenziale Max 220V AC ≤5A 1
