Dettagli:
|
| Elemento di commutazione: | Microswitch | Temperatura ambiente.: | 0℃-60℃ |
|---|---|---|---|
| impiegati medi.: | 0°C-80°C | Errore di ripetibilità: | ≤1% |
| Garanzia: | 1 anno | ||
| Evidenziare: | Controller di pressione differenziale,regolatore interruttore di pressione per fluidi non corrosivi |
||

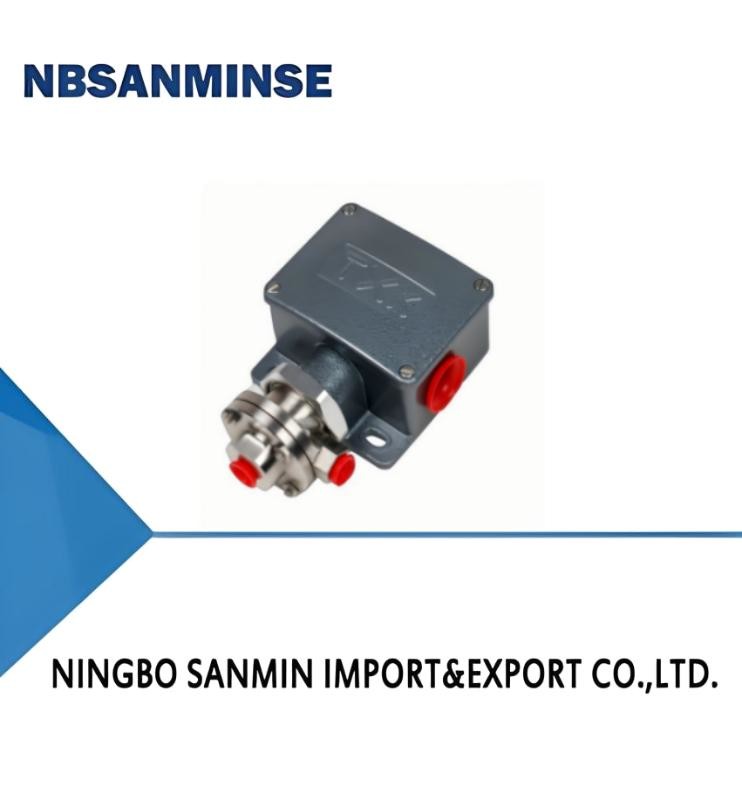

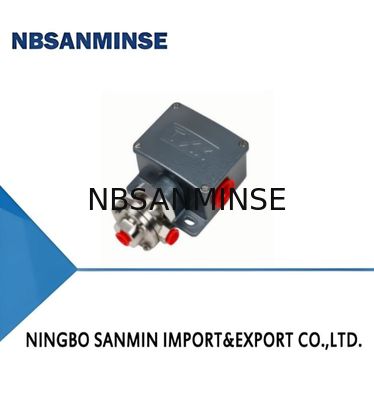

1, panoramica
L'interruttore di pressione differenziale TXK adotta l'induzione combinata del pistone del diaframma, adatto a bassa a alta pressione differenziale, diverse pressioni statiche,pressioni di impulso o velocità di ciclo in applicazioni di dinamica dei fluidi o di processo. Può essere utilizzato per aria, gas, olio, acqua e mezzi non corrosivi.
2, prestazioni tecniche
|
Viscosità di lavoro |
1x10-3m2/s |
|
Elemento di commutazione |
microinterruttore |
|
Classificazioni degli involucri |
IP66 |
|
Temperatura ambiente |
0°C-60°C |
|
Temperatura media |
0°C-80°C |
|
Performance anti-vibrazione |
Max 40 m/s² |
|
Errore di ripetibilità |
≤1% |
|
Capacità di contatto |
Max 220V AC, ≤ 5A |
3, Specifiche
|
Intervallo di regolazione del valore di regolazione della pressione
|
Differenza di commutazione non superiore a
|
**Pressione ammissibile (Mpa)
|
Dimensioni esterne |
Frequenza di cambio/minuto
|
Materiale di membrana |
Filtro interno dell'interfaccia
|
|
0 ̊60 KPa |
3KPa |
3.4 |
01 |
30 |
Acciaio inossidabile o poliamide |
NPT1/4 |
|
20 ‰ 200 KPa |
10 KPa |
3.4 |
01 |
30 |
Acciaio inossidabile o poliamide |
NPT1/4 |
|
50 ‰ 500 KPa |
20 KPa |
3.4 |
01 |
30 |
Acciaio inossidabile o poliamide |
NPT1/4 |
|
20 ¢ 200KPa(RN) |
30 KPa |
3.4 |
02 |
30 |
Acciaio inossidabile o poliamide |
NPT1/4 |
4, Tavola di selezione
|
TXK -□ □-□-□-□ 1 2 3 4 5 |
|||||
|
1. Forma del prodotto |
|||||
|
01 |
convenzione |
02 |
a doppio contatto |
03 |
Eex d |
|
04 |
Pressione differenziale inferiore |
05 |
Pressione differenziale superiore e inferiore |
06 |
Alta pressione idrostatica |
|
07 |
forno |
||||
|
2- Conchiglia. |
|||||
|
Non riconosciuti |
Stile regolare |
RN |
Modello a doppio contatto |
LC |
Modello a prova di esplosione ordinario |
|
B |
Modello a prova di esplosione con piccola finestra visiva |
AL |
Conchiglia di forno |
||
|
3Tipo di diaframma |
|||||
|
01 |
poliesteri |
02 |
acciaio inossidabile |
03 |
gomma |
|
4. filo di connessione (personalizzabile se necessario) |
|||||
|
01 |
NPT1/4 interno |
||||
|
5- Distanza. |
Riferimento alla tabella dettagliata di selezione dell'intervallo |
||||
|
Esempio di selezione: TXK-04NN-02-01-009 TXK controller di pressione differenziale inferiore, forma del prodotto: pressione differenziale inferiore, alloggiamento: tipo ordinario, forma del diaframma: acciaio inossidabile, filo di connessione: NPT1/4 interno, gamma: 5-210KPa.
|
|||||
Tabella di confronto di intervalli
|
Codice |
Distanza |
Altre note |
Codice |
Distanza |
Altre note |
|
001 |
3.5-27.5MPa |
Pressione convenzionale |
002 |
1.2-12MPa |
Pressione convenzionale |
|
003 |
0.7-7MPa |
Pressione convenzionale |
004 |
0.37-3.7MPa |
Pressione convenzionale |
|
005 |
0.25-2,5 MPa |
Pressione convenzionale |
006 |
0.15-1.2MPa |
Pressione convenzionale |
|
007 |
20-700KPa |
Pressione convenzionale |
008 |
10-350 KPa |
Pressione convenzionale |
|
009 |
5-210KPa |
Pressione convenzionale |
010 |
5-170KPa |
Pressione convenzionale |
|
011 |
0-100KPa |
Pressione convenzionale |
012 |
- E'un' altra cosa.100-0KPa |
Pressione convenzionale |
|
013 |
- E'un' altra cosa.100-100KPa |
Pressione convenzionale |
014 |
25 KPa |
Alta pressione idrostatica |
|
015 |
0-60KPa |
Pressione differenziale inferiore |
016 |
20-200KPa |
Pressione differenziale inferiore |
|
017 |
50-500KPa |
Pressione differenziale inferiore |
018 |
- E'un' altra cosa.00,5-0,5 KPa |
Pressione differenziale del forno |
|
019 |
- E'un' altra cosa.3-3KPa |
Pressione differenziale del forno |
020 |
- E'un' altra cosa.6-6KPa |
Pressione differenziale del forno |
|
021 |
- E'un' altra cosa.12-12KPa |
Pressione differenziale del forno |
5, Metodo di debug e diagramma di cablaggio degli interruttori
Riportare il dado di regolazione a uno stato di debolezza di base, collegare i fili C, NO, NC dell'interruttore alla luce di segnale.collegare la luce di segnalazione a una luce verde (C è il terminale comune, e quando C è collegato a NC in fabbrica, si accende la luce verde), e regola il dado di regolazione su e giù in base all'indicatore del punto di regolazione per impostarlo sul punto di regolazione desiderato.(La pressione verso il basso aumenta, la pressione verso l'alto diminuisce)
![]()
6, Aspetto e dimensioni di installazione
![]()
01
![]()
02
