Panoramica

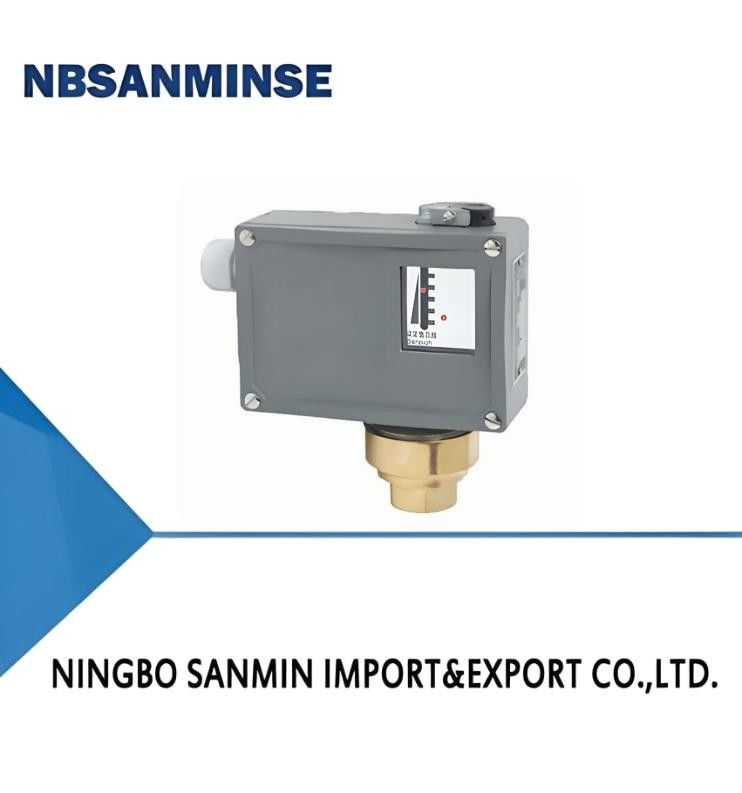

Il pressostato/regolatore di pressione TL0202 (pressione media) adotta un sensore a soffietto, che può essere utilizzato per gas neutri come aria, gas e vapore acqueo, nonché per fluidi liquidi come acqua, refrigerante e olio, e può essere utilizzato per il vuoto.
Il valore di impostazione del pressostato/regolatore di pressione TL0202 (pressione media) è regolabile, con un intervallo da -0,1 a 2,5 MPa. In caso di requisiti speciali, è possibile progettare un intervallo di regolazione aggiuntivo da -0,1 a 6,3 MPa.
Principali prestazioni tecniche
|
Comune |
Tipo antideflagrante |
| Viscosità di lavoro |
<1×10－3m2/s |
<1×10－3m2/s |
| Elemento di commutazione |
microinterruttore |
Interruttore sigillato |
| Grado di protezione antideflagrante |
- |
Exde Ⅱ CT4～T6 |
| Gradi di protezione forniti dall'involucro |
IP65(Conforme a DIN40050 ed equivalente a IP65 in GB4208) |
IP54(Conforme a DIN40050 ed equivalente a IP54 in GB4208) |
| Temperatura ambiente |
－40℃～50℃ |
－40℃～50℃ |
| Temperatura del fluido |
0～120℃ |
0～120℃ |
| Posizione di installazione |
- |
Interfaccia di pressione verticalmente verso il basso |
| Prestazioni antivibrazione |
TL0202:40m/s2 ；TL0203:20m/s2 |
Max:20m/s2 |
| Errore di ripetibilità |
≤1% |
≤1 % |
| Capacità del contatto |
AC 220V 6A(Resistivo) |
DC 250V 0.25A(Resistivo) 60Wmax AC 250V 5A(Resistivo) 1250VAmax |
Specifiche
L'errore di commutazione TL0202 non è regolabile
Intervallo di regolazione del valore di impostazione
(MPa) |
Differenza di commutazione non superiore a (MPa) |
Pressione ammissibile ① (MPa) |
Frequenza di commutazione/
minuto
|
Materiale del sensore di pressione |
Filettatura interna dell'interfaccia |
Peso
(kg)
|
Numero disegno dimensioni di ingombro |
Numero catalogo d'ordine |
| Cassa |
Diaframma |
Comune |
Tipo antideflagrante |
Comune |
Tipo antideflagrante |
－0.1～0 |
0.007 |
1 |
20 |
ottone |
acciaio inossidabile(316L) |
G1/4 |
1.0 |
01 |
04 |
TL0202.10-106066 |
TL0202.50-106066 |
－0.1～0.1 |
0.008 |
1 |
20 |
ottone |
acciaio inossidabile(316L) |
G1/4 |
1.0 |
01 |
04 |
TL0202.10-105066 |
TL0202.50-105066 |
－0.1～0.16 |
0.009 |
1 |
20 |
ottone |
acciaio inossidabile(316L) |
G1/4 |
1.0 |
01 |
04 |
TL0202.10-104066 |
TL0202.50-104066 |
－0.1～0.25 |
0.012 |
1 |
20 |
ottone |
acciaio inossidabile(316L) |
G1/4 |
1.0 |
01 |
04 |
TL0202.10-103066 |
TL0202.50-103066 |
0～0.1 |
0.008 |
1 |
20 |
ottone |
acciaio inossidabile(316L) |
G1/4 |
1.0 |
01 |
04 |
TL0202.10-110066 |
TL0202.50-110066 |
0～0.16 |
0.009 |
1 |
20 |
ottone |
acciaio inossidabile(316L) |
G1/4 |
1.0 |
01 |
04 |
TL0202.10-111066 |
TL0202.50-111066 |
0.01～0.25 |
0.01 |
1 |
20 |
ottone |
acciaio inossidabile(316L) |
G1/4 |
1.0 |
01 |
04 |
TL0202.10-145066 |
TL0202.50-145066 |
0.02～0.4 |
0.03 |
2 |
20 |
ottone |
acciaio inossidabile(316L) |
G1/4 |
0.85 |
02 |
05 |
TL0202.10-151066 |
TL0202.50-151066 |
0.03～0.6 |
0.035 |
2 |
20 |
ottone |
acciaio inossidabile(316L) |
G1/4 |
0.85 |
02 |
05 |
TL0202.10-156066 |
TL0202.50-156066 |
0.03～1 |
0.04 |
2 |
20 |
ottone |
acciaio inossidabile(316L) |
G1/4 |
0.85 |
02 |
05 |
TL0202.10-158066 |
TL0202.50-158066 |
0.05～1.6 |
0.08 |
5 |
20 |
ottone |
acciaio inossidabile(316L) |
G1/4 |
0.9 |
03 |
06 |
TL0202.10-167066 |
TL0202.50-167066 |
0.05～2.5 |
0.09 |
5 |
20 |
ottone |
acciaio inossidabile(316L) |
G1/4 |
0.9 |
03 |
06 |
TL0202.10-169066 |
TL0202.50-169066 |
La differenza di commutazione TL0202 è regolabile
Intervallo di regolazione del valore di impostazione
(MPa) |
Differenza di commutazione non superiore a (MPa) |
Pressione ammissibile ① (MPa) |
Frequenza di commutazione/
minuto
|
Materiale del sensore di pressione |
Filettatura interna dell'interfaccia |
Peso
(kg)
|
Numero disegno dimensioni di ingombro |
Numero catalogo d'ordine |
| Cassa |
Diaframma |
Comune |
Tipo antideflagrante |
Comune |
Tipo antideflagrante |
－0.1～0 |
0.019 |
1 |
20 |
ottone |
acciaio inossidabile(316L) |
G1/4 |
1.05 |
01 |
04 |
TL0202.00-106066 |
TL0202.40-106066 |
－0.1～0.1 |
0.021 |
1 |
20 |
ottone |
acciaio inossidabile(316L) |
G1/4 |
1.05 |
01 |
04 |
TL0202.00-105066 |
TL0202.40-105066 |
－0.1～0.16 |
0.022 |
1 |
20 |
ottone |
acciaio inossidabile(316L) |
G1/4 |
1.05 |
01 |
04 |
TL0202.00-104066 |
TL0202.40-104066 |
－0.1～0.25 |
0.024 |
1 |
20 |
ottone |
acciaio inossidabile(316L) |
G1/4 |
1.05 |
01 |
04 |
TL0202.00-103066 |
TL0202.40-103066 |
0～0.1 |
0.016 |
1 |
20 |
ottone |
acciaio inossidabile(316L) |
G1/4 |
1.05 |
01 |
04 |
TL0202.00-110066 |
TL0202.40-110066 |
0～0.16 |
0.02 |
1 |
20 |
ottone |
acciaio inossidabile(316L) |
G1/4 |
1.05 |
01 |
04 |
TL0202.00-111066 |
TL0202.40-111066 |
0.01～0.25 |
0.024 |
1 |
20 |
ottone |
acciaio inossidabile(316L) |
G1/4 |
1.05 |
01 |
04 |
TL0202.00-145066 |
TL0202.40-145066 |
0.02～0.4 |
0.08 |
2 |
20 |
ottone |
acciaio inossidabile(316L) |
G1/4 |
0.9 |
02 |
05 |
TL0202.00-151066 |
TL0202.40-151066 |
0.03～0.6 |
0.09 |
2 |
20 |
ottone |
acciaio inossidabile(316L) |
G1/4 |
0.9 |
02 |
05 |
TL0202.00-156066 |
TL0202.40-156066 |
0.03～1 |
0.1 |
2 |
20 |
ottone |
acciaio inossidabile(316L) |
G1/4 |
0.9 |
02 |
05 |
TL0202.00-158066 |
TL0202.40-158066 |
0.05～1.6 |
0.19 |
5 |
20 |
ottone |
acciaio inossidabile(316L) |
G1/4 |
0.95 |
03 |
06 |
TL0202.00-167066 |
TL0202.40-167066 |
0.05～2.5 |
0.2 |
5 |
20 |
ottone |
acciaio inossidabile(316L) |
G1/4 |
0.95 |
03 |
06 |
TL0202.00-169066 |
TL0202.40-169066 |
La differenza di commutazione TL0203 non è regolabile (piccola differenza di commutazione, nessun tipo antideflagrante)
Intervallo di regolazione del valore di impostazione
(MPa) |
Differenza di commutazione non superiore a (MPa) |
Pressione ammissibile ① (MPa) |
Frequenza di commutazione/
minuto
|
Materiale del sensore di pressione |
Filettatura interna dell'interfaccia |
Peso
(kg)
|
Numero disegno dimensioni di ingombro |
Numero catalogo d'ordine |
| Cassa |
Diaframma |
| －0.1～0 |
0.0045 |
1 |
20 |
ottone |
acciaio inossidabile(316L) |
G1/4 |
1.0 |
01 |
TL0203.70-106066 |
| －0.1～0.1 |
0.005 |
1 |
20 |
ottone |
acciaio inossidabile(316L) |
G1/4 |
1.0 |
01 |
TL0203.70-105066 |
| －0.1～0.16 |
0.0065 |
1 |
20 |
ottone |
acciaio inossidabile(316L) |
G1/4 |
1.0 |
01 |
TL0203.70-104066 |
| －0.1～0.25 |
0.01 |
1 |
20 |
ottone |
acciaio inossidabile(316L) |
G1/4 |
1.0 |
01 |
TL0203.70-103066 |
| 0～0.1 |
0.0045 |
1 |
20 |
ottone |
acciaio inossidabile(316L) |
G1/4 |
1.0 |
01 |
TL0203.70-110066 |
| 0～0.16 |
0.006 |
1 |
20 |
ottone |
acciaio inossidabile(316L) |
G1/4 |
1.0 |
01 |
TL0203.70-111066 |
| 0.01～0.25 |
0.007 |
1 |
20 |
ottone |
acciaio inossidabile(316L) |
G1/4 |
1.0 |
01 |
TL0203.70-145066 |
| 0.02～0.4 |
0.016 |
2 |
20 |
ottone |
acciaio inossidabile(316L) |
G1/4 |
0.85 |
02 |
TL0203.70-151066 |
| 0.03～0.6 |
0.02 |
2 |
20 |
ottone |
acciaio inossidabile(316L) |
G1/4 |
0.85 |
02 |
TL0203.70-156066 |
| 0.03～1 |
0.03 |
2 |
20 |
ottone |
acciaio inossidabile(316L) |
G1/4 |
0.85 |
02 |
TL0203.70-158066 |
| 0.05～1.6 |
0.05 |
5 |
20 |
ottone |
acciaio inossidabile(316L) |
G1/4 |
0.85 |
02 |
TL0203.70-167066 |
| 0.05～2.5 |
0.06 |
5 |
20 |
ottone |
acciaio inossidabile(316L) |
G1/4 |
0.85 |
02 |
TL0203.70-169066 |
01
02
03
04
05
06
D: Potreste offrire campioni gratuiti?
R: Sì, ma dipende dai prodotti, contattateci ina@pneuhydr.com o whatsapp 0086 15168536055
D: Qual è il vostro ambito di attività?
R: Il nostro ambito di attività èservizio di esportatore di parti di automazione con container completo, e vendita dicilindri pneumatici, trattamento sorgente aria, valvole a solenoide,valvole pneumatiche,valvole motorizzate, valvole in ottone, valvole idrauliche, cilindri idraulici, raccordi aria e olio , manometri ecc.
D:Che tipi di prodotti potete realizzare?R: Possiamo realizzare molti tipi di lavorazioni di materiali in acciaio inossidabile
,ottone, alluminio. come valvole ad alta pressione,valvole a solenoide / valvole elettriche /valvole per acqua/ valvole pneumatiche/cilindri pneumatici/valvole idrauliche/accumulatori idrauliciprodotti e così via.D: Il prodotto può essere realizzato con il nostro logo e marchio?R: Sì, certo, possiamo realizzarlo. Siamo fornitori OEM da anni e siamo professionali nel farlo. Ma dovete darci l'autorizzazione, se possibile.
D: Potete fornire prodotti originali di marchi pneumatici e idraulici famosi?
R: Sì, possiamo fornire marchi come Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser ecc.
D:
È disponibile una garanzia?
Punto focale D: Il connettore è in sistema britannico o metrico? Qual è la differenza tra le filettature PT, NPT e G?
R:
La filettatura G è cilindrica e non si sigilla da sola, richiedendo guarnizioni aggiuntive per prevenire perdite. PT e NPT sono coniche e le filettature interne ed esterne diventano sempre più strette quando vengono serrate. La sigillatura viene ottenuta attraverso la deformazione delle filettature, e sigillante o nastro vengono solitamente utilizzati in combinazione per migliorare l'effetto di sigillatura.
La filettatura G è un tubo dritto cilindrico utilizzato per connessioni non sigillate; la filettatura PT è un tubo conico che si basa sulla deformazione e sigillatura del filetto stesso; NPT è anche un tubo conico con un angolo del profilo del dente di 60 gradi, utilizzato principalmente in Nord America. D: Come convertire le unità di pressione: MPa, bar, psi, kg/cm ²?
R: 1MPa=10bar≈145psi≈10kg
D: Cosa causa solitamente la bruciatura delle bobine delle valvole a solenoide?
R: Tensione e frequenza errate, commutazione frequente, ingresso di liquido nella testa pilota, problemi al nucleo della valvola e alla molla,
ambiente
caldo, forte vibrazione ecc.D: Cosa si dovrebbe notare per i componenti pneumatici in ambienti ad alta temperatura o estremamente freddi?
Punto focale Contromisure per ambienti ad alta temperatura
| Contromisure per ambienti estremamente freddi |
Guarnizioni |
Gomma fluorurata, PTFE |
| Nitrile a bassa temperatura, gomma siliconica, poliuretano |
Lubrificazione |
Grasso sintetico per alte temperature (bassa volatilità) |
| Grasso per basse temperature (basso punto di scorrimento, bassa viscosità) |
Trattamento dell'alimentazione dell'aria |
Rafforzare il raffreddamento, rimozione efficiente dell'acqua |
| Asciugatura a punto di rugiada ultra-basso (tipo refrigerazione + adsorbimento), tracciatura termica |
Componenti metallici |
Riserva di gioco di espansione |
| Selezionare materiali con tenacità a bassa temperatura, prevenire perdite dovute al ritiro a freddo |
Componenti di controllo |
Bobine di grado ad alta resistenza al calore, dissipazione del calore, basso consumo energetico |
| Installare scatole isolanti, riscaldamento locale, prevenire la condensazione a freddo |
Installazione |
Tenere lontano da fonti di calore, aggiungere piastre isolanti |
| Evitare l'esposizione a vento e neve, avvolgere con materiali isolanti |
|
|
