Visualizzazione

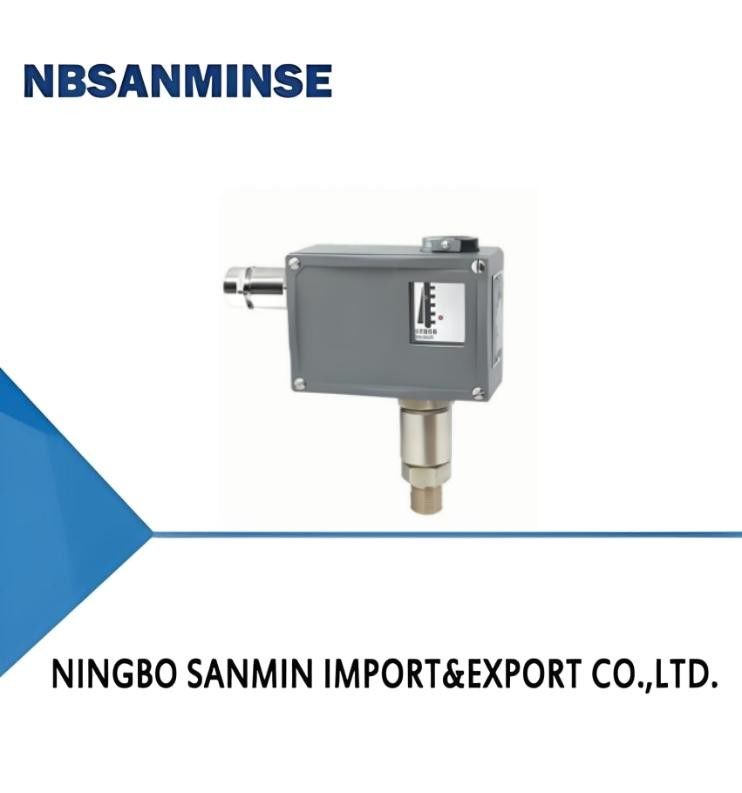

L'interruttore di pressione TL5123 (alta pressione) /regolatore di pressione adotta una combinazione di sensori a pistoni e diaframma,che può essere utilizzato per aria compressa contenente nebbia di olio e altri gas non corrosivi di nebbia di olio e oli idraulici, emulsioni di olio acqueo e mezzi liquidi medi con buone prestazioni di lubrificazione.
Il valore di impostazione dell'interruttore di pressione TL5123 (alta pressione) /controllore di pressione è regolabile, con un intervallo di regolazione di 0,3 ~ 40MPa.
Principale prestazione tecnica
|
Comuni |
Tipo a prova di esplosione |
| Viscosità di lavoro |
< 1 × 10-3m2/s |
< 1 × 10-3m2/s |
| Elemento di commutazione |
microinterruttore |
Interruttore sigillato |
| Grado a prova di esplosione |
- |
Numero del certificato Exde II CT4T6: GYB24.1453X |
| Gradi di protezione forniti dall'alloggiamento |
Anello sigillato con scanalatura IP54, anello O IP65 ((Conforme alla norma DIN40050, equivalente a IP65 di GB4208) |
Anello sigillato con scanalatura IP54, anello O IP65 (conforme alla norma DIN40050, equivalente a IP65 di GB4208) |
| Temperatura ambiente |
-20°C-40°C |
-20°C-40°C |
| Temperatura media |
0°C-100°C |
0°C-120°C |
| Posizione dell'impianto |
L'interfaccia di pressione è verticalmente verso il basso (consentendo un'inclinazione di 15 °) |
L'interfaccia di pressione è verticalmente verso il basso (consentendo un'inclinazione di 15 °) |
| Performance anti-vibrazione |
Max:40 m/s2 |
Max:20 m/s2 |
| Errore di ripetibilità |
≤ 2,5% |
≤ 2,5% |
| Capacità di contatto |
AC 220V 6A (resistenza) |
DC 250V 0,25A (resistenza) 60Wmax
AC 220V 6A ((Resistenza) 1250VAmax |
Specificità
TL5123 errore di commutazione non regolabile
Impostazione del range di regolazione del valore
(MPa) |
Differenza di commutazione non superiore a (MPa) |
**Pressione ammissibile 1 (MPa) |
Frequenza di commutazione
minuto
|
Materiale del sensore di pressione |
Filtro di interfaccia 2 |
Peso
(kg)
|
Numero del disegno di dimensione del contorno |
Numero del catalogo dell'ordine |
| Casing |
Diaframma |
Fabbricazione a partire da: |
Comuni |
Tipo a prova di esplosione |
| 0.3·4 |
0.9 |
30 |
20 |
di ottone |
VITON |
acciaio |
M20*1.5 |
0.8 |
01 |
TL5123.10-191051 |
TL5123.50-191051 |
| 0.5 ¢6.3 |
1.3 |
30 |
20 |
di ottone |
VITON |
acciaio |
M20*1.5 |
0.8 |
01 |
TL5123.10-200051 |
TL5123.50-200051 |
| 0.5 ¢10 |
1.6 |
30 |
20 |
di ottone |
VITON |
acciaio |
M20*1.5 |
0.8 |
01 |
TL5123.10-202051 |
TL5123.50-202051 |
| 0.5 ¢16 |
1.9 |
30 |
20 |
di ottone |
VITON |
acciaio |
M20*1.5 |
0.8 |
01 |
TL5123.10-203051 |
TL5123.50-203051 |
| 1 ¢ 25 |
2.5 |
30 |
30 |
di ottone |
VITON |
acciaio |
M20*1.5 |
0.8 |
02 |
TL5123.10-215051 |
TL5123.50-215051 |
| 1 ¢40 |
2.8 |
60 |
30 |
di ottone |
VITON |
acciaio |
M20*1.5 |
0.8 |
02 |
TL5123.10-216051 |
TL5123.50-216051 |
TL5123 regolabile per la differenza di interruttore
Impostazione del range di regolazione del valore
(MPa) |
Differenza di commutazione non superiore a (MPa) |
**Pressione ammissibile 1 (MPa) |
Frequenza di commutazione
minuto
|
Materiale del sensore di pressione |
Filtro di interfaccia 2 |
Peso
(kg)
|
Numero del disegno di dimensione del contorno |
Numero del catalogo dell'ordine |
| Casing |
Diaframma |
Fabbricazione a partire da: |
| 0.3·4 |
1.3 |
30 |
20 |
di ottone |
VITON |
acciaio |
M20*1.5 |
0.85 |
01 |
TL5123.00-191051 |
TL5123.40-191051 |
| 0.5 ¢6.3 |
1.6 |
30 |
20 |
di ottone |
VITON |
acciaio |
M20*1.5 |
0.85 |
01 |
TL5123.00-200051 |
TL5123.40-200051 |
| 0.5 ¢10 |
1.6 |
30 |
20 |
di ottone |
VITON |
acciaio |
M20*1.5 |
0.85 |
01 |
TL5123.00-202051 |
TL5123.40-202051 |
| 0.5 ¢16 |
2.2 |
30 |
20 |
di ottone |
VITON |
acciaio |
M20*1.5 |
0.85 |
01 |
TL5123.00-203051 |
TL5123.40-203051 |
| 1 ¢ 25 |
2.8 |
30 |
30 |
di ottone |
VITON |
acciaio |
M20*1.5 |
0.85 |
02 |
TL5123.00-215051 |
TL5123.40-215051 |
| 1 ¢40 |
4 |
60 |
30 |
di ottone |
VITON |
acciaio |
M20*1.5 |
0.85 |
02 |
TL5123.00-216051 |
TL5123.40-216051 |
Nota: nei lavori pratici non è consentito che i picchi di pressione, anche brevi, superino questo valore.
2 Se l'interfaccia presenta requisiti particolari, indicarli nell'ordine.
01
02
03
04
D: Potete offrire i campioni gratuiti?
A: Si', ma dipende dai prodotti, Pls contattaci ina@pneuhydr.com o whatsapp 0086 15168536055
D: Qual e'il suo campo di attività?
R: Il nostro ambito di attività è:Servizio di parti di automazione per esportatori con contenitore pieno e venditacilindro d' aria, trattamento delle sorgenti d' aria, valvola solenoide,valvola d'aria,Valvola motorizzatrice,Valvola in ottone, valvola idraulica, cilindro idraulico, aria e olioadesione, manometroE così via.
D:WChe tipo di prodotti puoi produrre?
R: Possiamo produrre molti tipi di acciaio inossidabile, ottone, alluminiolavorazione dei materiali.Come se fosse alto.pressione Valvola / valvola solenoide / valvola elettricavalvola dell'acqua/valvola pneumatica/cilindro ad aria/valvola idraulica/accumulatore idraulicoprodotti e così via.
D: Il prodotto può essere realizzato con il nostro logo e il nostro marchio?
R: Sì, certo, possiamo fare. Siamo fornitori OEM da anni e professionisti per fare. Ma devi darci l' autorizzazione se possibile.
D: Potete fornire prodotti di marca pneumatici e idraulici originali?
R: Sì, possiamo fornire come Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser ecc.
D: C'è una garanzia disponibile?
R: Sì, normalmente i prodotti hanno una garanzia di qualità di un anno.
D: Il connettore è in sistema britannico o metrico?
A: Il filo G è cilindrico e non si sigilla da solo, richiedendo guarnizioni aggiuntive per evitare perdite.e i fili interni ed esterni diventano sempre più stretti quando strettiLa tenuta si ottiene attraverso la deformazione dei fili e per migliorare l'effetto di tenuta si usa solitamente un sigillante o un nastro.
Il filo G è un tubo cilindrico retto utilizzato per collegamenti non sigillati; il filo PT è un tubo conico che si basa sulla deformazione e la sigillatura del filo stesso;NPT è anche un tubo conico con un profilo dentale angolo di 60 gradi, utilizzato principalmente in Nord America
D: Come si convertono le unità di pressione: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
D: Cosa causa di solito il burnout delle bobine di valvola solenoide?
A: tensione e hz errate, frequenti commutazioni, testa pilota che entra nel liquido, problemi con il nucleo della valvola e la molla,ambiente caldo, vibrazioni pesanti, ecc.
D: Cosa si deve notare per i componenti pneumatici in ambienti ad alta temperatura o a freddo estremo?
| Punto focale |
Contro misure per l'ambiente ad alta temperatura |
Contro misure per l'ambiente a freddo estremo |
| Scele |
Fluoro gomma, PTFE |
Nitrile a bassa temperatura, gomma di silicone, poliuretano |
| Lubrificazione |
Grassi sintetici ad alta temperatura (bassa volatilità) |
Grassi a bassa temperatura (basso punto di versamento, bassa viscosità) |
| Trattamento dell'approvvigionamento di aria |
Rafforzare il raffreddamento, eliminare l'acqua in modo efficiente |
Asciugatura a punto di rugiada ultra basso (tipo di refrigerazione + assorbimento), tracciamento termico |
| Componenti metallici |
Acquisizione di riserve |
Selezionare materiali con resistenza a basse temperature, prevenire perdite a causa di contrazione a freddo |
| Componenti di controllo |
Coili di grado resistente al calore, dissipazione del calore, basso consumo energetico |
Installare scatole di isolamento, riscaldamento locale, prevenire la condensazione fredda |
| Installazione |
Tenere lontano da fonti di calore, aggiungere piastre isolanti |
Evitare l'esposizione al vento e alla neve, avvolgere con materiali isolanti termici |
