Panoramica

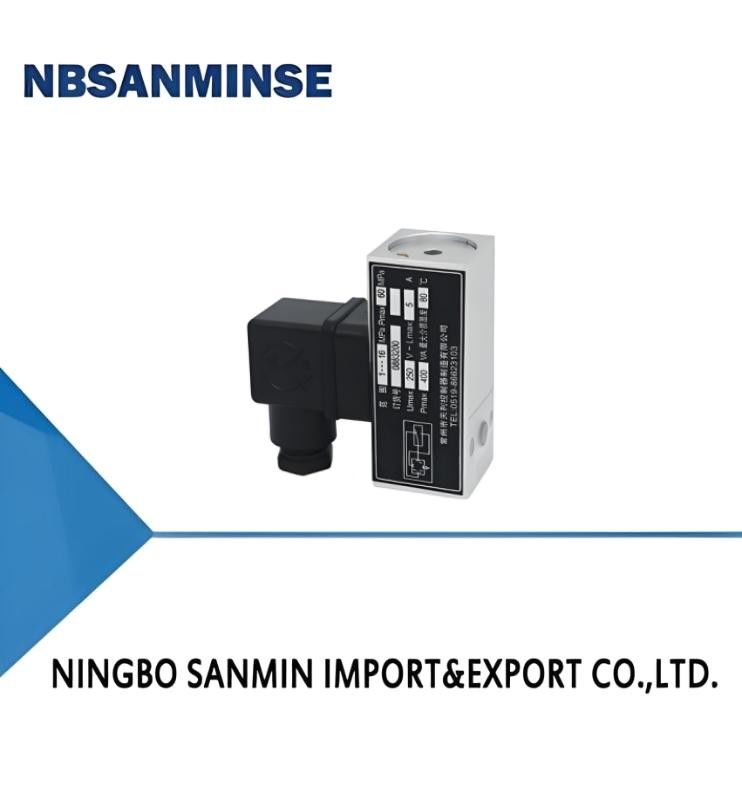

Il pressostato/regolatore TL0522 adotta due forme di sensori: sensori a membrana e sensori a pistone senza perdite.
Il pressostato/regolatore di pressione TL0522 può essere utilizzato per gas neutri come aria e gas, nonché per fluidi liquidi come olio lubrificante e olio combustibile leggero. Il valore impostato del regolatore può essere regolato in un intervallo da -0,1 a 1,6 MPa.
Il sensore a pistone senza perdite del pressostato/regolatore di pressione TL0522 può essere utilizzato per fluidi lubrificanti neutri come olio idraulico, olio lubrificante e olio combustibile leggero. Il valore impostato del regolatore può essere regolato in un intervallo da 0,5 a 40 MPa.
Il design compatto consente un'elevata frequenza di commutazione di 100 volte al minuto e una resistenza alle vibrazioni particolarmente buona.
Principali prestazioni tecniche
| Viscosità di lavoro |
<1×10－3m2/s |
| Elemento di commutazione |
Microinterruttore |
| Gradi di protezione forniti dall'involucro |
IP54 (Conforme a DIN40050 ed equivalente a IP54 in GB4208) |
| Posizione di installazione |
L'interfaccia di pressione è verticalmente verso il basso (consentendo un'inclinazione di 15 °) |
| Temperatura ambiente |
－25℃～55℃ |
| Temperatura del mezzo |
－25℃～80℃ |
| Prestazioni antivibrazione |
Max 100m/s2 |
| Errore di ripetibilità |
≤2,5% |
| Capacità di contatto |
AC 220V 6A (Resistivo) |
Specifiche
La differenza di commutazione non è regolabile
| Intervallo di regolazione del valore di impostazione (MPa) |
Differenza di commutazione non superiore a (MPa) |
**Pressione ammissibile ① (MPa) |
Materiale del sensore di pressione |
Tipo di interfaccia ② |
Filettatura interna dell'interfaccia |
Peso
(kg)
|
Numero del disegno delle dimensioni di ingombro |
Numero di catalogo d'ordine |
| Casing |
Anello di tenuta |
Pistone |
| 0,5～7 |
2 |
40 |
AL |
Gomma nitrilica |
acciaio |
I |
G1/4 |
0,2 |
04 |
TL0522.10-201066 |
| 0,5～7 |
2 |
40 |
AL |
Gomma nitrilica |
acciaio |
P |
- |
0,2 |
03 |
TL0522.10-201078 |
| 1～16 |
3,5 |
40 |
AL |
Gomma nitrilica |
acciaio |
I |
G1/4 |
0,2 |
04 |
TL0522.10-212066 |
| 1～16 |
3,5 |
40 |
AL |
Gomma nitrilica |
acciaio |
P |
- |
0,2 |
03 |
TL0522.10-212078 |
| 2,5～25 |
4 |
40 |
AL |
Gomma nitrilica |
acciaio |
I |
G1/4 |
0,2 |
05 |
TL0522.10-224066 |
| 2,5～25 |
4 |
40 |
AL |
Gomma nitrilica |
acciaio |
P |
- |
0,2 |
03 |
TL0522.10-224278 |
| 4～40 |
4,5 |
40 |
AL |
Gomma nitrilica |
acciaio |
I |
G1/4 |
0,2 |
05 |
TL0522.10-228066 |
| 4～40 |
4,5 |
40 |
AL |
Gomma nitrilica |
acciaio |
P |
- |
0,2 |
03 |
TL0522.10-228078 |
Nota: Nel lavoro pratico, anche un picco di pressione breve non può superare questo valore.
② L'interfaccia I è una filettatura interna, l'interfaccia P è una flangia.
01
02
D: Potreste offrire campioni gratuiti?
R: Sì, ma dipende dai prodotti, contattateci ina@pneuhydr.com o whatsapp 0086 15168536055
D: Qual è il vostro ambito di attività?
R: Il nostro ambito di attività èservizio di esportazione di parti di automazione con container completo, e vendita dicilindri pneumatici, trattamento sorgente aria, valvole a solenoide,valvole pneumatiche,valvole motorizzate, valvole in ottone, valvole idrauliche, cilindri idraulici, raccordi aria e olio , manometri ecc.
D:Che tipi di prodotti potete realizzare?R: Possiamo realizzare molti tipi di lavorazione di materiali in acciaio inossidabile,
ottone, alluminio.come valvole ad alta pressione, valvole a solenoide, valvole elettriche, valvole per acqua, valvole pneumatiche, cilindri pneumatici, valvole idrauliche, accumulatori idraulici, ecc. D: Il prodotto può essere realizzato con il nostro logo e marchio?R: Sì, certo, possiamo realizzarlo. Siamo fornitori OEM da anni e professionali nel farlo. Ma dovete darci l'autorizzazione se è possibile.D: Potete fornire prodotti originali di marche pneumatiche e idrauliche famose?R: Sì, possiamo fornire marchi come Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, ecc. D:È disponibile una garanzia?R: Sì, normalmente i prodotti hanno una garanzia di qualità di un anno.D: Il connettore è in sistema britannico o metrico? Qual è la differenza tra le filettature PT, NPT e G?R:La filettatura G è cilindrica e non si sigilla da sola, richiedendo guarnizioni aggiuntive per prevenire perdite. PT e NPT sono coniche e le filettature interne ed esterne diventano sempre più strette quando vengono serrate. La tenuta viene ottenuta attraverso la deformazione delle filettature, e sigillante o nastro vengono solitamente utilizzati in combinazione per migliorare l'effetto di tenuta.La filettatura G è un tubo dritto cilindrico utilizzato per connessioni non sigillate; la filettatura PT è un tubo conico che si basa sulla deformazione e sulla tenuta della filettatura stessa; NPT è anche un tubo conico con un angolo del profilo del dente di 60 gradi, utilizzato principalmente in Nord America.
D: Come convertire le unità di pressione: MPa, bar, psi, kg/cm ²?
R: 1MPa=10bar≈145psi≈10kg
D: Cosa causa solitamente il bruciamento delle bobine delle valvole a solenoide?
R: Tensione e frequenza errate, commutazione frequente, ingresso di liquido nella testa pilota, problemi al nucleo della valvola e alla molla, ambiente caldo, forte vibrazione, ecc.
Asciugatura a punto di rugiada ultra-basso (tipo refrigerazione + adsorbimento), tracciamento termico Cosa si dovrebbe notare per i componenti pneumatici in ambienti ad alta temperatura o estremamente freddi?
Punto focale
Contromisure per ambienti ad alta temperatura
Contromisure per ambienti estremamente freddi Guarnizioni
Gomma fluorurata, PTFE
Nitrile a bassa temperatura, gomma siliconica, poliuretano
Lubrificazione
Grasso sintetico ad alta temperatura (bassa volatilità)
Grasso a bassa temperatura (basso punto di scorrimento, bassa viscosità)Trattamento dell'alimentazione dell'aria Rafforzare il raffreddamento, rimozione efficiente dell'acqua
Asciugatura a punto di rugiada ultra-basso (tipo refrigerazione + adsorbimento), tracciamento termico Componenti metallici
| Spazio di espansione riservato |
Selezionare materiali con tenacità a bassa temperatura, prevenire perdite dovute al restringimento a freddo |
Componenti di controllo |
| Bobine di grado ad alta resistenza al calore, dissipazione del calore, basso consumo energetico |
Installare scatole isolanti, riscaldamento locale, prevenire la condensazione a freddo |
Installazione |
| Tenere lontano da fonti di calore, aggiungere piastre isolanti |
Evitare l'esposizione a vento e neve, avvolgere con materiali isolanti termici |
|
|
|
|
|
|
|
|
|
|
|
|
|
