Panoramica

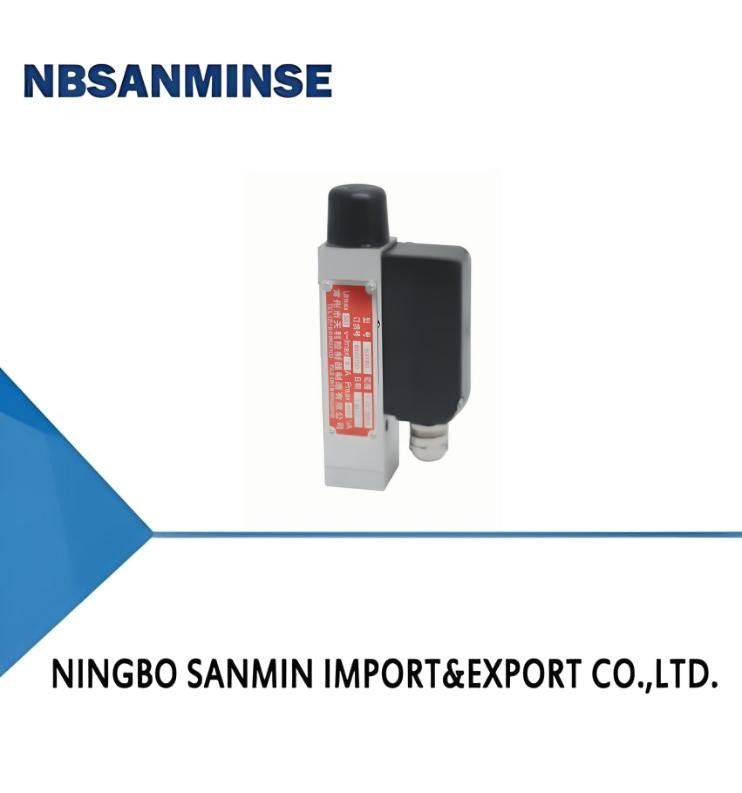

Il pressostato/regolatore TL0015 adotta un sensore a membrana, che può utilizzare gas neutri come aria e gas, nonché fluidi liquidi come acqua, olio idraulico, olio combustibile leggero, olio lubrificante e altri materiali non corrosivi per il materiale del sensore di pressione.
Il valore di impostazione del pressostato/regolatore di pressione TL0015 è regolabile, con un intervallo di 0,02~3 MPa. Struttura compatta, dimensioni ridotte e prestazioni anti-vibrazione particolarmente buone.
Principali prestazioni tecniche
| Viscosità di lavoro |
<1×10－3m2/s |
| Elemento di commutazione |
Microinterruttore |
| Gradi di protezione forniti dall'involucro |
IP65 (Conforme a DIN40050 ed equivalente a IP65 in GB4208) |
| Temperatura ambiente |
－5℃～40℃ |
| Temperatura del fluido |
0～90℃ |
| Prestazioni anti-vibrazione |
Max 100m/s2 |
| Errore di ripetibilità |
≤1,5% |
| Capacità di contatto |
AC 220V 6A (Resistivo) |
Specifiche
Differenziale di commutazione non regolabile
| Intervallo di regolazione del valore di impostazione (MPa) |
Differenziale di commutazione non superiore a (MPa) |
**Pressione ammissibile ① (MPa) |
Frequenza di commutazione/minuto |
Materiale del sensore di pressione |
Tipo di interfaccia di pressione ② |
Filettatura interna dell'interfaccia |
Peso (kg) |
Numero del disegno delle dimensioni di ingombro |
Numero catalogo d'ordine |
| Casing |
Anello di tenuta e diaframma |
| Regolare il valore impostato con la vite a brugola con coperchio protettivo in plastica: |
| 0,02～1,2 |
0,14 |
5 |
60 |
alluminio |
Gomma nitrilica |
I |
G1/4 |
0,4 |
01 |
TL0015.10-153265 |
| 0,05～3 |
0,2 |
5 |
60 |
alluminio |
Gomma nitrilica |
I |
G1/4 |
0,4 |
01 |
TL0015.10-170265 |
| 0,02～1,2 |
0,14 |
5 |
60 |
alluminio |
Gomma nitrilica |
P |
G1/4 |
0,4 |
02 |
TL0015.10-153268 |
| 0,05～3 |
0,2 |
5 |
60 |
alluminio |
Gomma nitrilica |
P |
G1/4 |
0,4 |
02 |
TL0015.10-170268 |
Nota: Nel lavoro pratico, anche un breve picco di pressione non può superare questo valore.
② L'interfaccia I è filettata internamente, l'interfaccia P è flangiata
01
02
03
D: Potreste offrire campioni gratuiti?
R: Sì, ma dipende dai prodotti, si prega di contattarci ina@pneuhydr.com o whatsapp 0086 15168536055
D: Qual è il vostro ambito di attività?
R: Il nostro ambito di attività èservizio di esportazione di parti di automazione con container completo, e vendita dicilindri pneumatici, trattamento sorgente aria, elettrovalvole,valvole pneumatiche,valvole motorizzate, Valvole in ottone, valvole idrauliche, cilindri idraulici, raccordi aria e olio ecc.D: Quali tipi di prodotti potete realizzare?
R: Possiamo realizzare molti tipi di lavorazione di materiali in acciaio inossidabile,ottone, alluminio.come valvole ad alta pressione, elettrovalvole, valvole elettriche, valvole per acqua, valvole pneumatiche, cilindri pneumatici, valvole idrauliche, accumulatori idraulici, ecc.
D: Il prodotto può essere realizzato con il nostro logo e marchio?R: Sì, certo, possiamo farlo. Siamo fornitori OEM da anni e siamo professionisti nel farlo. Ma dovete darci l'autorizzazione se è possibile. D: Potete fornire prodotti originali di marchi pneumatici e idraulici famosi?R: Sì, possiamo fornire marchi come Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, ecc.D: C'è una garanzia disponibile?R: Sì, normalmente i prodotti hanno una garanzia di qualità di un anno. D: Il connettore è in sistema britannico o metrico? Qual è la differenza tra filettature PT, NPT e G?R:La filettatura G è cilindrica e non si sigilla da sola, richiedendo guarnizioni aggiuntive per prevenire perdite. PT e NPT sono coniche e le filettature interne ed esterne diventano sempre più strette quando vengono serrate. La tenuta viene ottenuta attraverso la deformazione delle filettature e solitamente vengono utilizzati sigillanti o nastro in combinazione per migliorare l'effetto di tenuta.La filettatura G è un tubo dritto cilindrico utilizzato per connessioni non sigillate; la filettatura PT è un tubo conico che si basa sulla deformazione e sulla tenuta della filettatura stessa; NPT è anche un tubo conico con un angolo del profilo del dente di 60 gradi, utilizzato principalmente in Nord America.D: Come convertire le unità di pressione: MPa, bar, psi, kg/cm ²?R: 1MPa=10bar≈145psi≈10kgD: Cosa causa solitamente il bruciamento delle bobine delle elettrovalvole?
R: Tensione e frequenza errate, commutazione frequente, ingresso di liquido nella testa pilota, problemi al nucleo della valvola e alla molla, ambiente caldo, forte vibrazione, ecc.
D: Cosa si dovrebbe notare per i componenti pneumatici in ambienti ad alta temperatura o estremamente freddi?
Punto focale
Contromisure per ambienti ad alta temperatura
Componenti di controllo Guarnizioni
Gomma fluorurata, PTFE
Nitrile a bassa temperatura, gomma siliconica, poliuretano
Lubrificazione Grasso sintetico ad alta temperatura (bassa volatilità)
Grasso a bassa temperatura (basso punto di scorrimento, bassa viscosità)
Trattamento dell'aria di alimentazione
Rafforzare il raffreddamento, rimozione efficiente dell'acqua
Asciugatura a punto di rugiada ultra-basso (tipo refrigerazione + adsorbimento), tracciamento termico
Componenti metalliciSpazio di dilatazione riservato Selezionare materiali con tenacità a bassa temperatura, prevenire perdite dovute al restringimento a freddo
Componenti di controllo Bobine di grado ad alta resistenza al calore, dissipazione del calore, basso consumo energetico
| Installare scatole isolanti, riscaldamento locale, prevenire la condensazione a freddo |
Installazione |
Tenere lontano da fonti di calore, aggiungere piastre isolanti |
| Evitare l'esposizione a vento e neve, avvolgere con materiali isolanti termici |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
