1, Principio e struttura

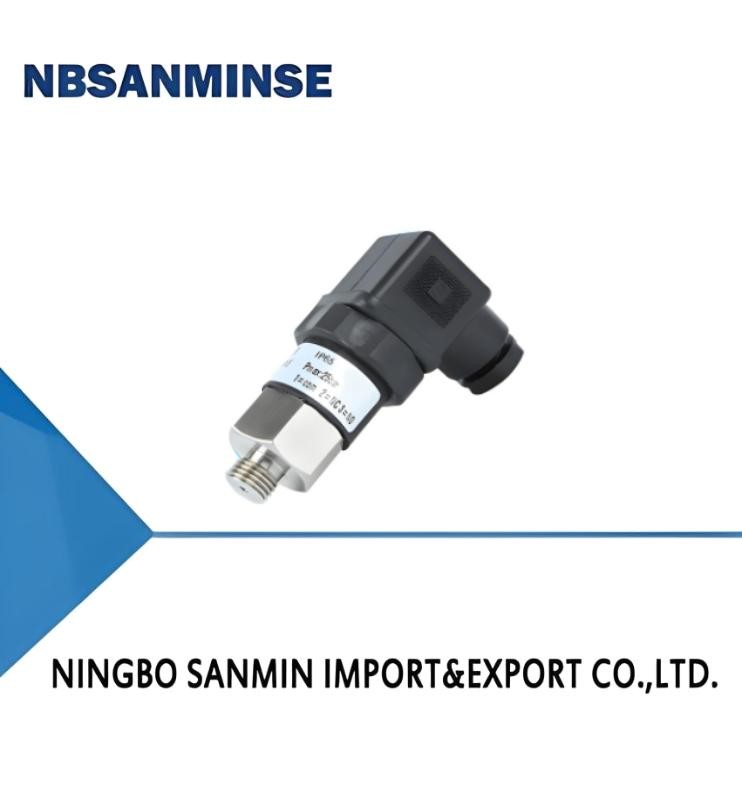

L'interruttore/controllore di pressione MS-T50 (eccellente) ha un pistone incorporato collegato a una molla.Quando la pressione raggiunge il valore impostato, innescherà la struttura meccanica prestabilita e invierà un segnale di interruttore.
2, Caratteristiche
L'interruttore/controllore di pressione MS-T50 (eccellente) ha una struttura compatta, utilizza prese standard DN, è facile da cablare e ha un ampio campo di misurazione.specifici contatti normalmente aperti o normalmente chiusiPuò essere utilizzato per misurare la pressione dell'acqua e del petrolio.
3, Parametri tecnici
| Intervallo di misura |
Per ulteriori dettagli si rimanda alla tabella seguente |
| Ritardo |
10-20% del valore impostato (25% -35%, 1% -5% facoltativo) |
| Errore |
Valore impostato del 3% |
| Prodotto |
Placcaggio in oro su contatti normalmente aperti e normalmente chiusi
≤ 42 V, 1 A di corrente continua
≤ 115 V DC,0.15A
≤ 42V, 3A
≤ 125 V, 3 A
≤ 250 V CA,0.5A |
| Temperatura media |
-20-85°C |
| Protezione e protezione |
Protezione IP65 |
| Connessione |
Cablaggio dei terminali |
| Materiale |
Diaframma: NBR
Piston: pistone in acciaio con sigillo NBR
Connessione di processo: acciaio galvanizzato/acciaio inossidabile
Shell: Ingegneria della plastica |
4, Tavola di selezione
| Materiale di interfaccia |
Modello |
**Pressione ammissibile (bar) |
Intervallo di impostazione (bar) |
Errore |
Isteresia fissa |
Peso (kg) |
| Filmato |
MS-T50-02.5 |
25 |
0.2- Sì, signore.2.5 |
3% |
- Il 10 percento. . 20% del valore impostato
Il 25 percento. . 35% del valore impostato (facoltativo)
L'1%! . 5% valore impostato (facoltativo) |
0.1 |
| Filmato |
MS-T50-005 |
25 |
0.8- Sì, signore.5 |
3% |
- Il 10 percento. . 20% del valore impostato
Il 25 percento. . 35% del valore impostato (facoltativo)
L'1%! . 5% valore impostato (facoltativo) |
0.1 |
| Filmato |
Per il controllo della sicurezza |
25 |
1- Sì, signore.12 |
3% |
- Il 10 percento. . 20% del valore impostato
Il 25 percento. . 35% del valore impostato (facoltativo)
L'1%! . 5% valore impostato (facoltativo) |
0.1 |
| Filmato |
Per il controllo della sicurezza |
200 |
5- Sì, signore.50 |
3% |
- Il 10 percento. . 20% del valore impostato
Il 25 percento. . 35% del valore impostato (facoltativo)
L'1%! . 5% valore impostato (facoltativo) |
0.1 |
| pistoni |
MS-T50-100 |
200 |
10- Sì, signore.100 |
3% |
- Il 10 percento. . 20% del valore impostato
Il 25 percento. . 35% del valore impostato (facoltativo)
L'1%! . 5% valore impostato (facoltativo) |
0.1 |
| pistoni |
MS-T50-200 |
300 |
20- Sì, signore.200 |
3% |
- Il 10 percento. . 20% del valore impostato
Il 25 percento. . 35% del valore impostato (facoltativo)
L'1%! . 5% valore impostato (facoltativo) |
0.1 |
| MS-T50- |
012 |
M |
M12 |
H |
C |
Spiega |
| MS-T50- |
|
|
|
|
|
|
|
02.5 |
|
|
|
|
|
|
005 |
|
|
|
|
|
|
012 |
|
|
|
|
|
|
050 |
|
|
|
|
|
|
100 |
|
|
|
|
|
|
200 |
|
|
|
|
|
|
|
T |
|
|
|
di rame |
|
|
L |
|
|
|
acciaio |
|
|
X |
|
|
|
Acciaio inossidabile 304L |
|
|
|
G12 |
|
|
Filtro di interfaccia G1/2 |
|
|
|
G14 |
|
|
Filtro di interfaccia G1/4 |
|
|
|
N14 |
|
|
Filtro di interfaccia NPT1/4 |
|
|
|
M14 |
|
|
Filtro di interfaccia M14 * 1.5 |
|
|
|
M20 |
|
|
Filtro di interfaccia M20 * 1.5 |
|
|
|
|
H |
|
Thread di interfaccia thread esterno |
|
|
|
|
|
R |
Uscita normalmente aperta+normalmente chiusa |
5, Diagramma di cablaggio
6, Disegno dimensionale
7, Località dell'installazione
8, supporti applicabili
9, Metodo di aggiustamento
** Passo: Use a screwdriver to loosen the fixing nut of the protective cover and remove the protective cover and female plug (do not rotate the Husman connector left and right when removing to avoid breaking the internal circuit).
Passaggio 2: regolare il punto di accensione della pressione con un cacciavite come indicato nel diagramma, aumentandolo nel senso orario e diminuendolo nel senso antiorario.
D: Potete offrire i campioni gratuiti?
A: Si', ma dipende dai prodotti, Pls contattaci ina@pneuhydr.com o whatsapp 0086 15168536055
D: Qual e'il suo campo di attività?
R: Il nostro ambito di attività è:Servizio di parti di automazione per esportatori con contenitore pieno e venditacilindro d' aria, trattamento delle sorgenti d' aria, valvola solenoide,valvola d'aria,Valvola motorizzatrice,Valvola in ottone, valvola idraulica, cilindro idraulico, aria e olioadesione, manometroE così via.
D:WChe tipo di prodotti puoi produrre?
R: Possiamo produrre molti tipi di acciaio inossidabile, ottone, alluminiolavorazione dei materiali.Come se fosse alto.pressione Valvola / valvola solenoide / valvola elettricavalvola dell'acqua/valvola pneumatica/cilindro ad aria/valvola idraulica/accumulatore idraulicoprodotti e così via.
D: Il prodotto può essere realizzato con il nostro logo e il nostro marchio?
R: Sì, certo, possiamo fare. Siamo fornitori OEM da anni e professionisti per fare. Ma devi darci l' autorizzazione se possibile.
D: Potete fornire prodotti di marca pneumatici e idraulici originali?
R: Sì, possiamo fornire come Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser ecc.
D: C'è una garanzia disponibile?
R: Sì, normalmente i prodotti hanno una garanzia di qualità di un anno.
D: Il connettore è in sistema britannico o metrico?
A: Il filo G è cilindrico e non si sigilla da solo, richiedendo guarnizioni aggiuntive per evitare perdite.e i fili interni ed esterni diventano sempre più stretti quando strettiLa tenuta si ottiene attraverso la deformazione dei fili e per migliorare l'effetto di tenuta si usa solitamente un sigillante o un nastro.
Il filo G è un tubo cilindrico retto utilizzato per collegamenti non sigillati; il filo PT è un tubo conico che si basa sulla deformazione e la sigillatura del filo stesso;NPT è anche un tubo conico con un profilo dentale angolo di 60 gradi, utilizzato principalmente in Nord America
D: Come si convertono le unità di pressione: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
D: Cosa causa di solito il burnout delle bobine di valvola solenoide?
A: tensione e hz errate, frequenti commutazioni, testa pilota che entra nel liquido, problemi con il nucleo della valvola e la molla,ambiente caldo, vibrazioni pesanti, ecc.
D: Cosa si deve notare per i componenti pneumatici in ambienti ad alta temperatura o a freddo estremo?
| Punto focale |
Contro misure per l'ambiente ad alta temperatura |
Contro misure per l'ambiente a freddo estremo |
| Scele |
Fluoro gomma, PTFE |
Nitrile a bassa temperatura, gomma di silicone, poliuretano |
| Lubrificazione |
Grassi sintetici ad alta temperatura (bassa volatilità) |
Grassi a bassa temperatura (basso punto di versamento, bassa viscosità) |
| Trattamento dell'approvvigionamento di aria |
Rafforzare il raffreddamento, eliminare l'acqua in modo efficiente |
Asciugatura a punto di rugiada ultra basso (tipo di refrigerazione + assorbimento), tracciamento termico |
| Componenti metallici |
Acquisizione di riserve |
Selezionare materiali con resistenza a basse temperature, prevenire perdite a causa di contrazione a freddo |
| Componenti di controllo |
Coili di grado resistente al calore, dissipazione del calore, basso consumo energetico |
Installare scatole di isolamento, riscaldamento locale, prevenire la condensazione fredda |
| Installazione |
Tenere lontano da fonti di calore, aggiungere piastre isolanti |
Evitare l'esposizione al vento e alla neve, avvolgere con materiali isolanti termici |
