Visualizzazione

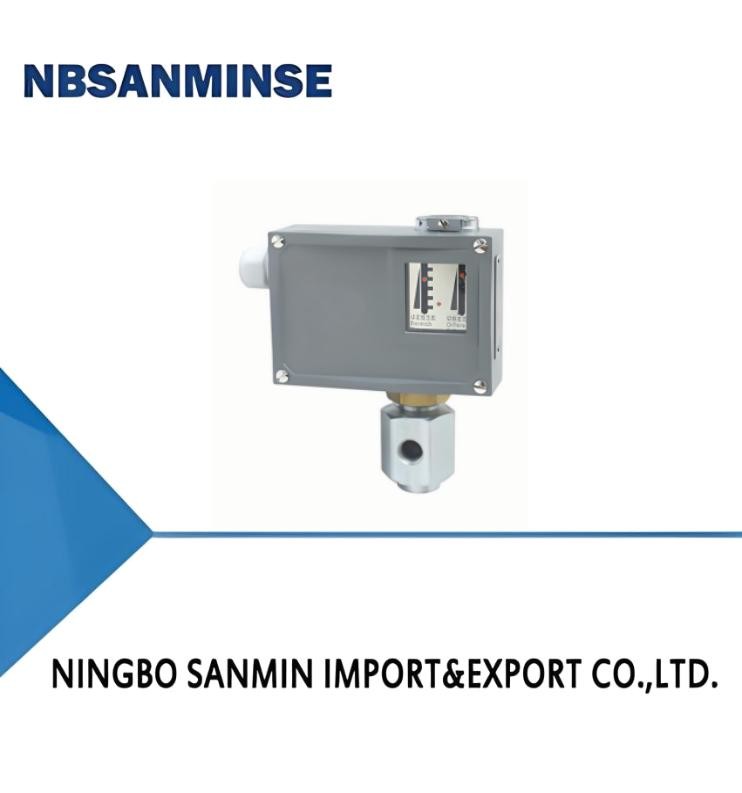

L'interruttore di pressione/regolatore di pressione TL0402 adotta un sensore di tipo pistone con porta di scarico, utilizzabile per olio idraulico neutro e altri supporti.
Il valore di impostazione dell'interruttore di pressione/regolatore di pressione TL0402 è regolabile, con un intervallo di regolazione di 0,3-40 MPa.
Principale prestazione tecnica
| Elemento di commutazione |
Microinterruttore |
| Gradi di protezione forniti dall'alloggiamento |
IP65 ((Conforme alla norma DIN40050 e equivalente a IP65 di GB4208) |
| Temperatura ambiente |
-5°C ∼50°C |
| Temperatura media |
0°100°C |
| Posizione dell'impianto |
L'interfaccia di pressione è verticalmente verso il basso (consentendo un'inclinazione di 15 °) |
| Performance anti-vibrazione |
TL0402:40m/s2TL0403:20m/s2 |
| Errore di ripetibilità |
≤ 1,5% |
| Capacità di contatto |
AC 220V 6A (resistenza) |
Specificità
La differenza di commutazione non è regolabile
| Intervallo di regolazione del valore di impostazione (MPa) |
Differenza di commutazione non superiore a (MPa) |
**Pressione ammissibile 1 (MPa) |
Frequenza di cambio/minuto |
Materiale del sensore di pressione |
Filtro interno dell'interfaccia |
Peso (kg) |
Numero del disegno di dimensione del contorno |
Numero del catalogo dell'ordine |
| Casing |
Fabbricazione a partire da: |
| 0.3·4 |
0.4 |
16 |
30 |
Acciaio galvanizzato |
acciaio |
G1/4 |
0.9 |
01 |
TL0402.10-191019 |
| 0.3 ¢ 6.3 |
0.6 |
16 |
30 |
Acciaio galvanizzato |
acciaio |
G1/4 |
0.9 |
01 |
TL0402.10-192019 |
| 0.5 ¢10 |
0.9 |
30 |
30 |
Acciaio galvanizzato |
acciaio |
G1/4 |
0.9 |
01 |
TL0402.10-202019 |
| 0. 5 ¢16 |
1.2 |
30 |
30 |
Acciaio galvanizzato |
acciaio |
G1/4 |
0.9 |
01 |
TL0402.10-203019 |
| 1 ¢ 25 |
2 |
80 |
30 |
Acciaio galvanizzato |
acciaio |
G1/4 |
0.9 |
01 |
TL0402.10-215019 |
| 1 ¢40 |
2.2 |
80 |
30 |
Acciaio galvanizzato |
acciaio |
G1/4 |
0.9 |
01 |
TL0402.10-216019 |
Differenza di commutazione regolabile
| Intervallo di regolazione del valore di impostazione (MPa) |
Differenza di commutazione non superiore a (MPa) |
**Pressione ammissibile 1 (MPa) |
Frequenza di cambio/minuto |
Materiale del sensore di pressione |
Filtro interno dell'interfaccia |
Peso (kg) |
Numero del disegno di dimensione del contorno |
Numero del catalogo dell'ordine |
| Casing |
Fabbricazione a partire da: |
| 0.3·4 |
0.6 |
16 |
30 |
Acciaio galvanizzato |
acciaio |
G1/4 |
0.95 |
01 |
TL0402.00-191019 |
| 0.3 ¢ 6.3 |
0.8 |
16 |
30 |
Acciaio galvanizzato |
acciaio |
G1/4 |
0.95 |
01 |
TL0402.00-192019 |
| 0.5 ¢10 |
1.2 |
30 |
30 |
Acciaio galvanizzato |
acciaio |
G1/4 |
0.95 |
01 |
TL0402.00-202019 |
| 0. 5 ¢16 |
1.6 |
30 |
30 |
Acciaio galvanizzato |
acciaio |
G1/4 |
0.95 |
01 |
TL0402.00-203019 |
| 1 ¢ 25 |
2.6 |
80 |
30 |
Acciaio galvanizzato |
acciaio |
G1/4 |
0.95 |
01 |
TL0402.00-215019 |
| 1 ¢40 |
3.5 |
80 |
30 |
Acciaio galvanizzato |
acciaio |
G1/4 |
0.95 |
01 |
TL0402.00-216019 |
La differenza di commutazione non è regolabile (piccola differenza di commutazione)
| Intervallo di regolazione del valore di impostazione (MPa) |
Differenza di commutazione non superiore a (MPa) |
**Pressione ammissibile 1 (MPa) |
Frequenza di cambio/minuto |
Materiale del sensore di pressione |
Filtro interno dell'interfaccia |
Peso (kg) |
Numero del disegno di dimensione del contorno |
Numero del catalogo dell'ordine |
| Casing |
Fabbricazione a partire da: |
| 0.3·4 |
0.3 |
16 |
30 |
Acciaio galvanizzato |
acciaio |
G1/4 |
0.9 |
01 |
TL0403.70-191019 |
| 0.3 ¢ 6.3 |
0.5 |
16 |
30 |
Acciaio galvanizzato |
acciaio |
G1/4 |
0.9 |
01 |
TL0403.70-192019 |
| 0.5 ¢10 |
0.7 |
30 |
30 |
Acciaio galvanizzato |
acciaio |
G1/4 |
0.9 |
01 |
TL0403.70-202019 |
| 0. 5 ¢16 |
1 |
30 |
30 |
Acciaio galvanizzato |
acciaio |
G1/4 |
0.9 |
01 |
TL0403.70-203019 |
| 1 ¢ 25 |
1.5 |
80 |
30 |
Acciaio galvanizzato |
acciaio |
G1/4 |
0.9 |
01 |
TL0403.70-215019 |
| 1 ¢40 |
1.8 |
80 |
30 |
Acciaio galvanizzato |
acciaio |
G1/4 |
0.9 |
01 |
TL0403.70-216019 |
Nota: nel lavoro pratico, anche una breve pressione di picco non può superare
D: Potete offrire i campioni gratuiti?
A: Si', ma dipende dai prodotti, Pls contattaci ina@pneuhydr.com o whatsapp 0086 15168536055
D: Qual e'il suo campo di attività?
R: Il nostro ambito di attività è:Servizio di parti di automazione per esportatori con contenitore pieno e venditacilindro d' aria, trattamento delle sorgenti d' aria, valvola solenoide,valvola d'aria,Valvola motorizzatrice,Valvola in ottone, valvola idraulica, cilindro idraulico, aria e olioadesione, manometroE così via.
D:WChe tipo di prodotti puoi produrre?
R: Possiamo produrre molti tipi di acciaio inossidabile, ottone, alluminiolavorazione dei materiali.Come se fosse alto.pressione Valvola / valvola solenoide / valvola elettricavalvola dell'acqua/valvola pneumatica/cilindro ad aria/valvola idraulica/accumulatore idraulicoprodotti e così via.
D: Il prodotto può essere realizzato con il nostro logo e il nostro marchio?
R: Sì, certo, possiamo fare. Siamo fornitori OEM da anni e professionisti per fare. Ma devi darci l' autorizzazione se possibile.
D: Potete fornire prodotti di marca pneumatici e idraulici originali?
R: Sì, possiamo fornire come Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser ecc.
D: C'è una garanzia disponibile?
R: Sì, normalmente i prodotti hanno una garanzia di qualità di un anno.
D: Il connettore è in sistema britannico o metrico?
A: Il filo G è cilindrico e non si sigilla da solo, richiedendo guarnizioni aggiuntive per evitare perdite.e i fili interni ed esterni diventano sempre più stretti quando strettiLa tenuta si ottiene attraverso la deformazione dei fili e per migliorare l'effetto di tenuta si usa solitamente un sigillante o un nastro.
Il filo G è un tubo cilindrico retto utilizzato per collegamenti non sigillati; il filo PT è un tubo conico che si basa sulla deformazione e la sigillatura del filo stesso;NPT è anche un tubo conico con un profilo dentale angolo di 60 gradi, utilizzato principalmente in Nord America
D: Come si convertono le unità di pressione: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
D: Cosa causa di solito il burnout delle bobine di valvola solenoide?
A: tensione e hz errate, frequenti commutazioni, testa pilota che entra nel liquido, problemi con il nucleo della valvola e la molla,ambiente caldo, vibrazioni pesanti, ecc.
D: Cosa si deve notare per i componenti pneumatici in ambienti ad alta temperatura o a freddo estremo?
| Punto focale |
Contro misure per l'ambiente ad alta temperatura |
Contro misure per l'ambiente a freddo estremo |
| Scele |
Fluoro gomma, PTFE |
Nitrile a bassa temperatura, gomma di silicone, poliuretano |
| Lubrificazione |
Grassi sintetici ad alta temperatura (bassa volatilità) |
Grassi a bassa temperatura (basso punto di versamento, bassa viscosità) |
| Trattamento dell'approvvigionamento di aria |
Rafforzare il raffreddamento, eliminare l'acqua in modo efficiente |
Asciugatura a punto di rugiada ultra basso (tipo di refrigerazione + assorbimento), tracciamento termico |
| Componenti metallici |
Acquisizione di riserve |
Selezionare materiali con resistenza a basse temperature, prevenire perdite a causa di contrazione a freddo |
| Componenti di controllo |
Coili di grado resistente al calore, dissipazione del calore, basso consumo energetico |
Installare scatole di isolamento, riscaldamento locale, prevenire la condensazione fredda |
| Installazione |
Tenere lontano da fonti di calore, aggiungere piastre isolanti |
Evitare l'esposizione al vento e alla neve, avvolgere con materiali isolanti termici |
