Panoramica

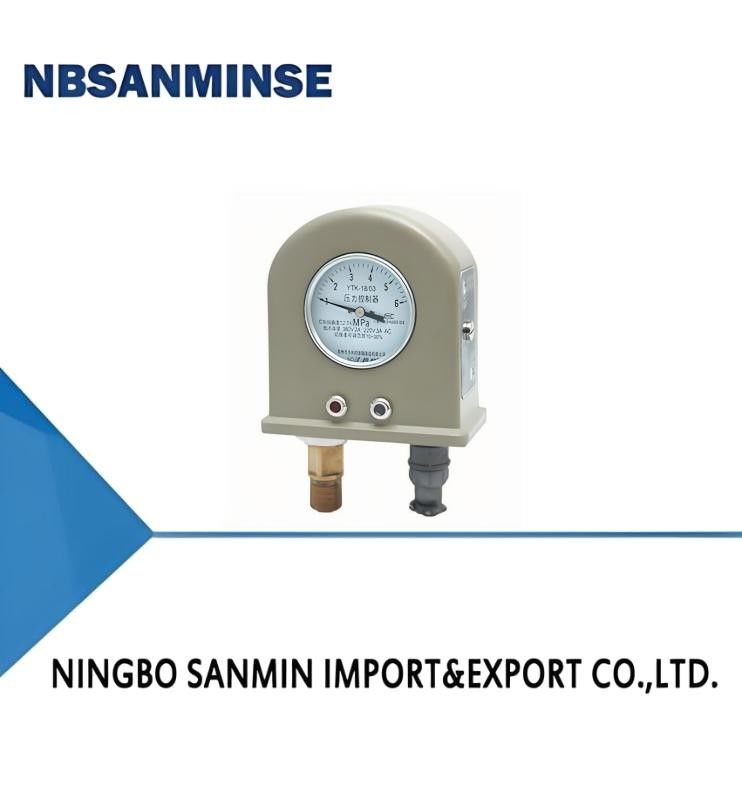

Il pressostato/regolatore di pressione TL5125 è adatto per la misurazione della pressione di fluidi non esplosivi e per il controllo posizionale (a una o due posizioni).
Uno strumento di controllo della pressione che utilizza elementi elastici per azionare microinterruttori. Presenta le caratteristiche di struttura ragionevole, azione accurata, uso affidabile, alta frequenza di apertura e chiusura, buona resistenza alle vibrazioni e grande capacità di contatto.
A seconda dei diversi tipi di oggetti testati (controllati), vengono realizzati vari tipi, tra cui indicatori di pressione e non indicatori di pressione (sia ordinari che resistenti alla corrosione). Esiste un dispositivo che può regolare la differenza di commutazione per regolare i valori di commutazione superiore e inferiore del mezzo misurato (controllato) nell'appropriato intervallo di pressione di controllo.
Inoltre, sono presenti spie luminose per consentire al circuito di controllo di emettere segnali luminosi quando è disconnesso o connesso.
Principali prestazioni tecniche
| Errore del valore di impostazione |
±1,5% (dopo calibrazione) |
| Errore di ripetibilità |
1,5% |
| Errore di indicazione |
±4% |
| Modalità di controllo |
Controllo a una posizione - normalmente chiuso o normalmente aperto |
| Controllo a due posizioni - normalmente chiuso e normalmente aperto |
| Intervallo di regolazione del setpoint (limite superiore dell'intervallo di pressione) |
Nessun valore di indicazione: 15~100% |
| Valore di indicazione: 20~75% |
| Differenza di commutazione (limite superiore dell'intervallo di pressione) |
Una posizione (fissa): non più del 10% |
| Due posizioni (regolabile): 10~30% |
| Capacità di contatto |
AC 380V 2A o DC 220V 3A |
| Alimentazione del segnale luminoso |
AC 380V o 220V |
| Rigidità dielettrica |
AC sinusoidale 50Hz 2000V per un minuto |
| Ambiente di utilizzo |
-25~70℃, umidità relativa non superiore al 90% |
| Influenza della temperatura |
Non superiore a 0,8%/10℃ (con una deviazione di temperatura di 20 ± 5℃) |
| Peso |
1 kg |
Tipo e intervallo di pressione
| Tipo |
Filettatura esterna del giunto |
Catalogo codici d'ordine |
Catalogo codici d'ordine (con indicazione) |
| 0~0,6 |
M20*1,5 |
TL5125.00-117051 |
TL5125.06-117051 |
| 0~1 |
M20*1,5 |
TL5125.00-119051 |
TL5125.06-119051 |
| 0~1,6 |
M20*1,5 |
TL5125.00-121051 |
TL5125.06-121051 |
| 0~2,5 |
M20*1,5 |
TL5125.00-123051 |
TL5125.06-123051 |
| 0~4 |
M20*1,5 |
TL5125.00-125051 |
TL5125.06-125051 |
| 0~6 |
M20*1,5 |
TL5125.00-126051 |
TL5125.06-126051 |
| 0~10 |
M20*1,5 |
TL5125.00-127051 |
TL5125.06-127051 |
| 0~16 |
M20*1,5 |
TL5125.00-128051 |
TL5125.06-128051 |
| 0~25 |
M20*1,5 |
TL5125.00-129051 |
TL5125.06-129051 |
| 0~40 |
M20*1,5 |
TL5125.00-130051 |
TL5125.06-130051 |
| 0~60 |
M20*1,5 |
TL5125.00-131051 |
TL5125.06-131051 |
D: Potreste offrire campioni gratuiti?
R: Sì, ma dipende dai prodotti, si prega di contattarci ina@pneuhydr.com o whatsapp 0086 15168536055
D: Qual è il vostro ambito di attività?
R: Il nostro ambito di attività èservizio di esportazione di parti di automazione con container completo, e vendita dicilindri pneumatici, trattamento sorgente aria, valvole a solenoide,valvole pneumatiche,valvole motorizzate, valvole in ottone, valvole idrauliche, cilindri idraulici, raccordi aria e olio, manometriecc.D:
Che tipi di prodotti potete realizzare?R: Possiamo realizzare molti tipi di lavorazione di materiali in acciaio inossidabile,ottone, alluminio.
come valvole ad alta pressione, valvole a solenoide, valvole elettriche, valvole per acqua, valvole pneumatiche, cilindri pneumatici, valvole idrauliche, accumulatori idraulici, ecc.D: Il prodotto può essere realizzato con il nostro logo e marchio? R: Sì, certo, possiamo farlo. Siamo fornitori OEM da anni e siamo professionali nel farlo. Ma dovete darci l'autorizzazione se è possibile.D: Potete fornire beni originali di marchi pneumatici e idraulici famosi?R: Sì, possiamo fornire marchi come Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser ecc.D: È disponibile una garanzia?R: Sì, normalmente i prodotti hanno una garanzia di qualità di un anno.D: Il connettore è in sistema britannico o metrico? Qual è la differenza tra le filettature PT, NPT e G?R:La filettatura G è cilindrica e non si sigilla da sola, richiedendo guarnizioni aggiuntive per prevenire perdite. PT e NPT sono coniche e le filettature interne ed esterne diventano sempre più strette quando vengono serrate. La sigillatura avviene attraverso la deformazione delle filettature e solitamente vengono utilizzati sigillanti o nastro in aggiunta per migliorare l'effetto di sigillatura.La filettatura G è un tubo dritto cilindrico utilizzato per connessioni non sigillate; la filettatura PT è un tubo conico che si basa sulla deformazione e sigillatura della filettatura stessa; NPT è anche un tubo conico con un angolo del profilo del dente di 60 gradi, utilizzato principalmente in Nord America.D: Come convertire le unità di pressione: MPa, bar, psi, kg/cm²?
R: 1MPa=10bar≈145psi≈10kg
D: Cosa causa solitamente il bruciamento delle bobine delle valvole a solenoide?
R: Tensione e Hz errati, commutazione frequente, ingresso di liquido nella testa pilota, problemi al nucleo della valvola e alla molla, ambiente caldo, forte vibrazione, ecc.
D:
Componenti metallici Punto focale
Contromisure per ambienti ad alta temperatura
Contromisure per ambienti estremamente freddi
Guarnizioni Gomma fluorurata, PTFE
Nitrile a bassa temperatura, gomma siliconica, poliuretano
Lubrificazione
Grasso sintetico ad alta temperatura (bassa volatilità)
Grasso a bassa temperatura (basso punto di scorrimento, bassa viscosità)
Trattamento dell'alimentazione dell'ariaRafforzare il raffreddamento, rimozione efficiente dell'acqua Asciugatura a punto di rugiada ultra-basso (tipo refrigerazione + adsorbimento), riscaldamento
Componenti metallici Spazio di espansione riservato
| Selezionare materiali con tenacità a bassa temperatura, prevenire perdite dovute al restringimento a freddo |
Componenti di controllo |
Bobine di grado ad alta resistenza al calore, dissipazione del calore, basso consumo energetico |
| Installare scatole isolanti, riscaldamento locale, prevenire la condensazione a freddo |
Installazione |
Tenere lontano da fonti di calore, aggiungere piastre isolanti |
| Evitare l'esposizione a vento e neve, avvolgere con materiali isolanti |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
