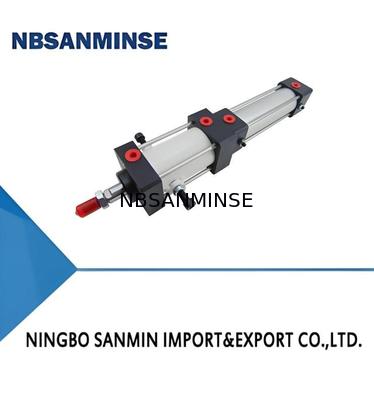

QGSJ Blocco del cilindro blocco e arresto in qualsiasi posizione nel mezzo della corsa

I. Caratteristiche

1. Questa serie è un derivato dei cilindri della serie 10A-5, con molte parti intercambiabili.
2. Adotta una canna cilindrica in lega di alluminio e tappi per le estremità, con un aspetto attraente e un peso leggero.
3. Può raggiungere il blocco e l'arresto in qualsiasi posizione nel mezzo del colpo, con elevata ripetibilità.
4. Utilizza un meccanismo di blocco ragionevole; la forza di blocco è indipendente dalla direzione di movimento del pistone, garantendo un blocco affidabile.
5. La lubrificazione senza olio (opzionale lubrificata con olio) evita la contaminazione da olio a gas e il lubrificante per nebbia d'olio può essere omesso.

III. Modello

Tipo standard

Tipo con Switch





①	Modello cilindrico
②	Modulo di installazione		Cfr. nota alla sezione "V"
③	Perforazione del cilindro		Cfr. la tabella seguente
④	Tratto del cilindro		Cfr. la tabella seguente
⑤	Codice	J		H
	Modello di interruttore	FD-21R		FD-19RV
⑥	Numero di interruttori
⑦	Accessorio di connessione		Cfr. nota alla sezione "V"

IV. Principali parametri tecnici



Perforazione del cilindro (mm)		Φ40	Φ50	Φ63	Φ80	Φ100
Corso massimo (mm)		800			1000
Medio di lavoro		Aria compressa secca e pulita
Intervallo di pressione di lavoro (bar)		3.5 ¢10
Temperatura media di lavoro (°C)		-25 +60 (in condizioni di non congelamento)
Intervallo di velocità di funzionamento (mm/s)		50 ¢ 300
Direzione di frenata		Bi-direzionale
Pressione di sblocco (bar)		≥ 3.5	≥ 4	≥ 4	≥ 45	≥ 4
Accuratezza di posizionamento ripetuta (mm)		≤ ± 2 (a velocità massima e carico di movimentazione massimo)
Cargo di movimentazione massimo (kg)		34	53	85	138	215
Spinta (N) (a η=0).8, P=5bar)		502	769	1221	1970	3078
Forza di trazione (N) (a η=0).8, P=5bar)		422	620	1072	1778	2886



V. Disponibilità e dimensioni dell'impianto

Disegno di contorno del cilindro di chiusura della serie QGSJ (tipo di base)
