I. Caratteristiche
1.Un nuovo prodotto sviluppato in modo indipendente attraverso la digestione e l'assorbimento di tecnologie avanzate straniere.
2Piccole dimensioni assiali, struttura compatta, leggera e bella.
3.installazione diretta, senza necessità di accessori di installazione.
4.La lubrificazione senza olio (anche lubrificata con olio è disponibile), evitando l'inquinamento da petrolio e gas, e il lubrificante a nebbia di olio può essere omesso.
II. Simboli grafici e aspetto

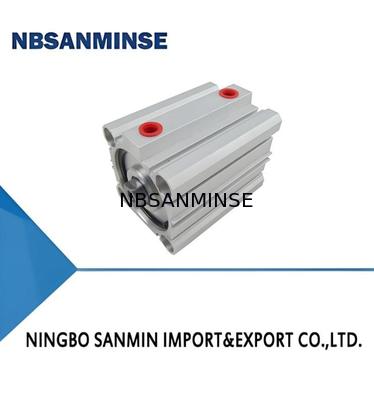

QGY (Tipo standard)
QGY (D) (Tipo standard a molla anteriore a azione singola)
QGYR (con tipo di interruttore)
QGYR (D) (Front Spring Single-Acting With Switch Type)
Principali parametri tecnici della bombola
| Modello |
QGY, QGYR |
QGY(D),QGYR(D) |
| Perforazione del cilindro (mm) |
20,25,32,40,50,63,80,100,
125 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
φ125 |
| Pressione di prova (bar) |
15 |
| Pressione di lavoro (bar) |
1 ¢10 |
2 ¢ 10 |
| Intervallo di temperatura di funzionamento (°C) |
-25 +80 (in condizioni di non congelamento) |
| Corso massimo (mm) |
Φ20 ~ Φ25:30;
Φ32~Φ125:50 |
Φ20 ~ Φ25:30;Φ32~Φ40:35;Φ50~Φ100:40;φ125:50 |
| Corso massimo (mm) |
Aria compressa secca purificata |
| Medio di lavoro |
Non richiesto (disponibile anche lubrificato con olio) |
| Primavera per il colpo massimo |
Forza di reazione iniziale (N) |
|
14.5 |
22.8 |
32 |
51.8 |
72 |
83.2 |
115.5 |
128.7 |
488 |
| Forza di reazione finale (N) |
|
48.1 |
57 |
102 |
142.5 |
216 |
211.2 |
247.5 |
260.7 |
1442 |
Modello e principali parametri tecnici dello switch
| Codice |
Modello |
Bore applicabile |
Intervallo di tensione di funzionamento |
Intervallo di corrente di funzionamento |
Capacità massima di contatto |
| V. |
FD-72R |
Φ20 ~Φ100 |
5 ̊240V DC/AC |
100 mA (massimo) |
10W |
Disegno del cilindro sottile QGY
Intervallo di foratura: Φ20 Φ25
Intervallo di foratura: Φ32 Φ125
Disegno del QGY (D) cilindro sottile a una sola azione a molla anteriore
Intervallo di foratura: Φ20 Φ25
Intervallo di foratura: Φ32 Φ125
D: Potete offrire i campioni gratuiti?
A: Si', ma dipende dai prodotti, Pls contattaci ina@pneuhydr.com o whatsapp 0086 15168536055
D: Qual e'il suo campo di attività?
R: Il nostro ambito di attività è:Servizio di parti di automazione per esportatori con contenitore pieno e venditacilindro d' aria, trattamento delle sorgenti d' aria, valvola solenoide,valvola d'aria,Valvola motorizzatrice,Valvola in ottone, valvola idraulica, cilindro idraulico, aria e olioadesione, manometroE così via.
D:WChe tipo di prodotti puoi produrre?
R: Possiamo produrre molti tipi di acciaio inossidabile, ottone, alluminiolavorazione dei materiali.Come se fosse alto.pressione Valvola / valvola solenoide / valvola elettricavalvola dell'acqua/valvola pneumatica/cilindro ad aria/valvola idraulica/accumulatore idraulicoprodotti e così via.
D: Il prodotto può essere realizzato con il nostro logo e il nostro marchio?
R: Sì, certo, possiamo fare. Siamo fornitori OEM da anni e professionisti per fare. Ma devi darci l' autorizzazione se possibile.
D: Potete fornire prodotti di marca pneumatici e idraulici originali?
R: Sì, possiamo fornire come Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser ecc.
D: C'è una garanzia disponibile?
R: Sì, normalmente i prodotti hanno una garanzia di qualità di un anno.
D: Il connettore è in sistema britannico o metrico?
A: Il filo G è cilindrico e non si sigilla da solo, richiedendo guarnizioni aggiuntive per evitare perdite.e i fili interni ed esterni diventano sempre più stretti quando strettiLa tenuta si ottiene attraverso la deformazione dei fili e per migliorare l'effetto di tenuta si usa solitamente un sigillante o un nastro.
Il filo G è un tubo cilindrico retto utilizzato per collegamenti non sigillati; il filo PT è un tubo conico che si basa sulla deformazione e la sigillatura del filo stesso;NPT è anche un tubo conico con un profilo dentale angolo di 60 gradi, utilizzato principalmente in Nord America
D: Come si convertono le unità di pressione: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
D: Cosa causa di solito il burnout delle bobine di valvola solenoide?
A: tensione e hz errate, frequenti commutazioni, testa pilota che entra nel liquido, problemi con il nucleo della valvola e la molla,ambiente caldo, vibrazioni pesanti, ecc.
D: Cosa si deve notare per i componenti pneumatici in ambienti ad alta temperatura o a freddo estremo?
| Punto focale |
Contro misure per l'ambiente ad alta temperatura |
Contro misure per l'ambiente a freddo estremo |
| Scele |
Fluoro gomma, PTFE |
Nitrile a bassa temperatura, gomma di silicone, poliuretano |
| Lubrificazione |
Grassi sintetici ad alta temperatura (bassa volatilità) |
Grassi a bassa temperatura (basso punto di versamento, bassa viscosità) |
| Trattamento dell'approvvigionamento di aria |
Rafforzare il raffreddamento, eliminare l'acqua in modo efficiente |
Asciugatura a punto di rugiada ultra basso (tipo di refrigerazione + assorbimento), tracciamento termico |
| Componenti metallici |
Acquisizione di riserve |
Selezionare materiali con resistenza a basse temperature, prevenire perdite a causa di contrazione a freddo |
| Componenti di controllo |
Coili di grado resistente al calore, dissipazione del calore, basso consumo energetico |
Installare scatole di isolamento, riscaldamento locale, prevenire la condensazione fredda |
| Installazione |
Tenere lontano da fonti di calore, aggiungere piastre isolanti |
Evitare l'esposizione al vento e alla neve, avvolgere con materiali isolanti termici |
