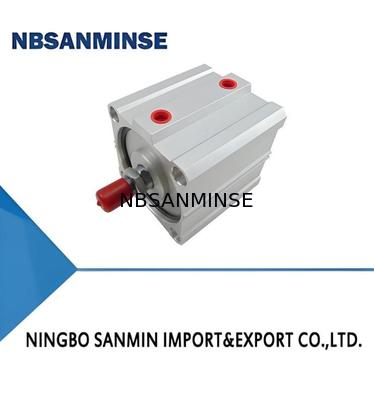

QGY-M Compact Air Cylinder Heavy Type Bore 20-125

QGY-M Compact Air Cylinder Heavy Type Bore 20-125
QGY-M Compact Air Cylinder Heavy Type Bore 20-125

Grande immagine :  QGY-M Compact Air Cylinder Heavy Type Bore 20-125

Dettagli:
Luogo di origine: Cina
Marca: NBSANMINSE
Certificazione: ISO9001
Numero di modello: QGY-M
Termini di pagamento e spedizione:
Quantità di ordine minimo: 10 pezzi
Prezzo: Negoziabile
Imballaggi particolari: scatola
Tempi di consegna: 5-30 giorni
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 10000 pezzi
Contatto

QGY-M Compact Air Cylinder Heavy Type Bore 20-125

descrizione
Prova pressione: 15(barra) Pressione di esercizio: 1~10(barra)
Foro applicabile: Φ20~Φ100 Mezzo di lavoro: Non richiesto
Temp. operativa: -25 ～ +80 (℃) Materiale: alluminio
Evidenziare:

QGY-M Model Pneumatic Air Cylinder

,

1~10 Bar Working Pressure Air Cylinder

,

15 Bar Proof Pressure Pneumatic Cylinder

I. Features

  1. A newly developed product independently developed by absorbing and digesting advanced foreign technologies.
  2. Small axial dimension, with a compact, lightweight and attractive structure.
  3. Direct installation, no mounting accessories required.
  4. Oil-free (oil lubrication is also optional) lubrication, which avoids oil-gas pollution and eliminates the need for an oil mist lubricator

II. Graphic Symbols and Appearance

  • QGY-M (Standard Type)
  • QGY-M Compact Air Cylinder Heavy Type Bore 20-125 0
  • QGY (D)-M (Standard Type with Front Spring Single-Action)
  • QGY-M Compact Air Cylinder Heavy Type Bore 20-125 1
  • QGYR-M (Type with Switch)
  • QGY-M Compact Air Cylinder Heavy Type Bore 20-125 2
  • QGYR (D)-M (Type with Switch and Front Spring Single-Action)
  • QGY-M Compact Air Cylinder Heavy Type Bore 20-125 3

III. Model

QGY-M Compact Air Cylinder Heavy Type Bore 20-125 4

IV. Main Technical Parameters

1. Main Technical Parameters of the Cylinder

model QGY-M,QGYR-M QGY(D)-M,QGYR(D)-M
Cylinder Bore (mm) 20,25,32,40,50,63,80,
100,125		 20  25  32  40  50  63  80  100  φ125
Pressure Resistance (bar) 15
Operating Pressure (bar) 1～10 2～10
Operating Temperature Range (℃) -25 ~ +80 (under non-freezing conditions)
Maximum Stroke (mm) Φ20~Φ25:30;
Φ32~φ125:50		 Φ20~Φ25:30;Φ32~Φ40:35;Φ50~Φ100:40;Φ125:50
Operating Medium Purified Dry Compressed Air
Lubrication Not Required (Lubrication Optional)
Spring Reaction Force at Maximum  Stroke (N) - Initial Reaction Force   14.5  22.8  32  51.8  72  83.2  115.5  128.7  488
(N) - Final Reaction Force   48.1  57  102  142.5  216  211.2  247.5  260.7  1442

2. Model and Main Technical Parameters of the Switch

Code Model  Suitable Cylinder Bore  Operating Voltage Range Operating Current Range Maximum Contact Capacity
V FD-72R Φ20~Φ100 5～240V DC/AC 100mA(max) 10W

V. Overall and Mounting Dimensions

  1. Outline Drawing of QGY-M Thin Cylinder

QGY-M Compact Air Cylinder Heavy Type Bore 20-125 5

  1. Outline Drawing of QGY (D)-M Thin Cylinder with Front Spring Single-Action

QGY-M Compact Air Cylinder Heavy Type Bore 20-125 6

缸径范围:Φ32~Φ125

QGY-M Compact Air Cylinder Heavy Type Bore 20-125 7
