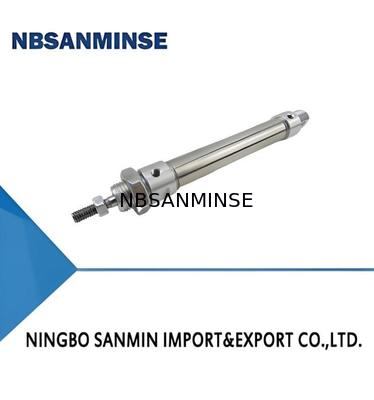

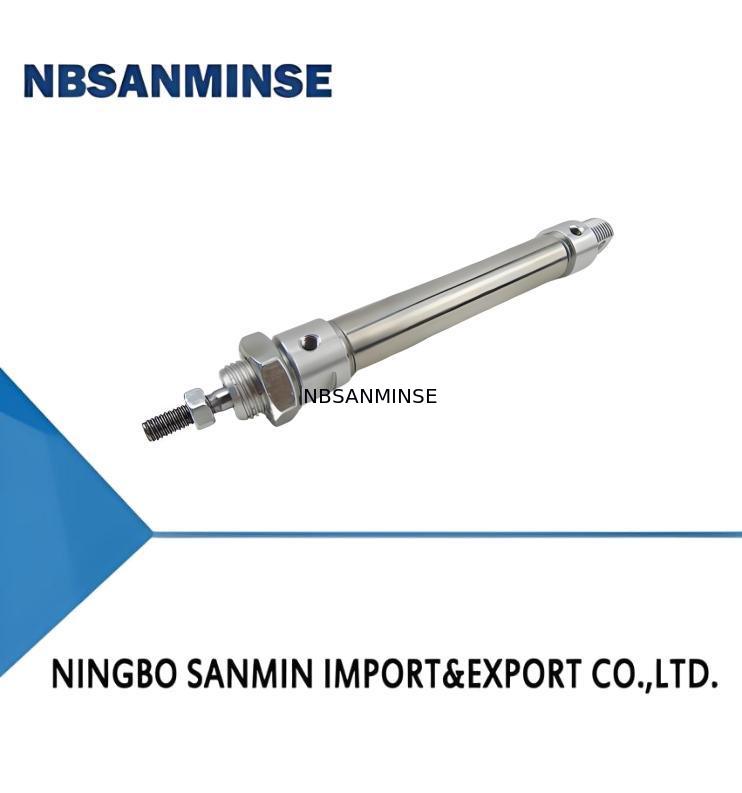

10Y-1 mini cilindro d'aria in acciaio inossidabile con valvola e interruttore di 10 bar

10Y-1 mini cilindro d'aria in acciaio inossidabile con valvola e interruttore di 10 bar
10Y-1 mini cilindro d'aria in acciaio inossidabile con valvola e interruttore di 10 bar

Grande immagine :  10Y-1 mini cilindro d'aria in acciaio inossidabile con valvola e interruttore di 10 bar

Dettagli:
Luogo di origine: Cina
Marca: NBSANMINSE
Certificazione: ISO9001
Numero di modello: 10 anni-1
Termini di pagamento e spedizione:
Quantità di ordine minimo: 10 pezzi
Prezzo: Negoziabile
Imballaggi particolari: scatola
Tempi di consegna: 5-30 giorni
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 10000 pezzi
Contatto

10Y-1 mini cilindro d'aria in acciaio inossidabile con valvola e interruttore di 10 bar

descrizione
Forma ammortizzante: cuscinetto del cuscino Prova pressione: 15(barra)
Temp. operativa: -25 ～ +80(℃) Fornitura di petrolio: Non richiesto
Velocità operativa: 50~500(mm/s) Materiale: Acciaio inossidabile
Evidenziare:

10Y-1 cilindro pneumatico

,

15 bar cilindro di aria a prova di pressione

,

Cushion Pad Cushioning Pneumatic Cylinder

I. Caratteristiche:

1Le parti sono realizzate in lega di alluminio, con peso leggero e piccolo volume.

2.Le dimensioni dell'installazione sono conformi alla norma ISO (International Standard).

3.La lubrificazione senza olio (anche lubrificata con olio è disponibile), evitando l'inquinamento da petrolio e gas, e il lubrificante a nebbia di olio può essere omesso.

II. Modello

10Y-1 mini cilindro d'aria in acciaio inossidabile con valvola e interruttore di 10 bar 0

① Modello cilindrico Per maggiori dettagli, vedere la tabella delle prestazioni dei cilindri
② Modulo di installazione Per maggiori dettagli, vedere il diagramma della pagina successiva.
⑤ Modulo di copertura posteriore Per maggiori dettagli, vedere il diagramma della pagina successiva.
Codice S P K.
Nome Tipo di base Porta assiale FD-13RV
⑥ Modalità di funzionamento della valvola A:Tippo di spinta quando è alimentato
B:Tipo di trazione quando è alimentato
⑦ Tensione di funzionamento della valvola 5:AC220V 50HZ
8:DC24V
⑧ Modello di interruttore Per maggiori dettagli, vedere la tabella delle prestazioni degli interruttori
Codice K. H
Nome FD-03R FD-13RV
⑨ Numero di interruttori
⑩ Accessori di connessione a punta di bastone Per maggiori dettagli, vedere il diagramma della pagina successiva.

III. Simboli grafici e aspetto

10Y-1 mini cilindro d'aria in acciaio inossidabile con valvola e interruttore di 10 bar 1

IV. Principali parametri tecnici

1Parametri tecnici principali della bombola

Varietà Tipo standard Con tipo di interruttore Con tipo di valvola Con valvola e tipo di interruttore
Modello 10Y-1 10Y-1R 10Y-1V 10Y-1K
Foratura del cilindro ((mm) φ8,Φ10,Φ12,Φ16,Φ20,φ25,中32,Φ40,φ50 中20,Φ25,中32,中40,φ50
Corso massimo ((mm) Φ8,Φ10:200;Φ12,Φ16:300;Φ20,Φ25:400;φ32:500;Φ40:600;φ50:800
Corso massimo ((mm) Nessun limite 37  Nessun limite 37
Intervallo di pressione di funzionamento (bar) Φ8~16:1 ̇10; Φ20~φ50:0.5 ¢10 1.5 ¢10
Pressione di prova (bar) 15
Distanza di velocità operativa ((mm/s) Φ8~16:50 ¥500;20~50:50 ¥700 50 ~ 500
Intervallo di temperatura di funzionamento ((°C) -25 ̊+80 ̊ (in condizioni di non congelamento)
Medio di lavoro Aria compressa secca e pulita
Modulo di ammortizzazione Pad di cuscino
Fornitura di petrolio Non richiesto ((Olio lubrificato è disponibile anche)

2Principali parametri tecnici dello switch

Modello FD-03R FD-13RV
Intervallo di tensione di funzionamento 5~240V DC/AC 5~240V DC/AC
Intervallo di corrente di funzionamento 100 mA (massimo) 500 mA
Capacità massima di contatto 10W (massimo) 10W (massimo)
Corrente di perdita 0  Nessuna
Luce di indicazione LED rosso LED giallo
Tempo di funzionamento
Tempo di recupero
Resistenza agli urti 30 g 30 g

Nota:

1 L'interruttore FD-03R è applicabile alle bombole con buco Φ8 Φ50.

2 FD-13RV è applicabile alle bombole con buco Φ8 Φ50.

3 Per i principali parametri tecnici della valvola, si rimanda alla tabella relativa alle valvole delle bombole della serie 10Y-2.

V. Disponibilità e dimensioni dell'impianto

10Y-1 mini cilindro d'aria in acciaio inossidabile con valvola e interruttore di 10 bar 2

10Y-1 mini cilindro d'aria in acciaio inossidabile con valvola e interruttore di 10 bar 3

10Y-1 mini cilindro d'aria in acciaio inossidabile con valvola e interruttore di 10 bar 4

10Y-1 mini cilindro d'aria in acciaio inossidabile con valvola e interruttore di 10 bar 5

10Y-1 mini cilindro d'aria in acciaio inossidabile con valvola e interruttore di 10 bar 6

10Y-1 mini cilindro d'aria in acciaio inossidabile con valvola e interruttore di 10 bar 7

10Y-1 mini cilindro d'aria in acciaio inossidabile con valvola e interruttore di 10 bar 8

10Y-1 mini cilindro d'aria in acciaio inossidabile con valvola e interruttore di 10 bar 9
