Dettagli:
|
| Prova pressione: | 10 (barra) | Angolo di swing: | 90.180 (gradi) |
|---|---|---|---|
| Angolo di regolazione: | ±5(gradi) | Angolo di ammortizzazione: | 20 (gradi) |
| Materiale: | alluminio | Intervallo di temperatura operativa (℃): | -25 ¢ + 70 |
| Evidenziare: | Valvola solenoide a prova di pressione di 10 bar,Valvola d'aria con angolo di oscillazione da 90 a 180 gradi,±5 gradi di angolo di regolazione della valvola solenoide pneumatica |
||
II. Modello
![]()
| ① | Modulo di installazione | SD, FA, FB | ||
| ② | Perforazione del cilindro | QGK-2 | φ20. φ25. φ32. φ40 | |
| QGK-1 | φ63,φ80,φ100,φ125 | |||
| ③ | Angolo di oscillazione | 90° 180° | ||
| ④ | Scambio | codice | Modello | |
| J | FD-21R | |||
| H | FD-19RV | |||
| A | SR1 | |||
| ⑤ | Numero di interruttori | 2 per i prodotti standard | ||
| ⑥ | Forma dell'albero di uscita | T | Fabbricazione a base di acciaio | |
| T₂ | Doppia trave | |||
Nota: l'interruttore SR1 è applicabile solo ai cilindri oscillanti a riduttore di piccole dimensioni con Φ20 Φ40. Gli interruttori FD-21R e SR401 sono applicabili solo ai cilindri oscillanti a riduttore di medie dimensioni con Φ63 Φ125.
| Articolo | Tipo di base (QGK-1) | Tipo di base (QGK-1R) | Con tipo di interruttore (QGK-2) | Con tipo di interruttore (QGK-2R) |
| Modello | QGK-1 | QGK-1R | QGK-2 | QGK-2R |
| Perforazione del cilindro (mm) | φ63,φ80,φ100,φ125 | φ20,φ25,φ32,φ40 | ||
| Intervallo di pressione di lavoro (bar) | 1 ¢7 | 1 ¢10 | ||
| Pressione di prova (bar) | 10 | 15 | ||
| Angolo di oscillazione (gradi) | 90,180 | |||
| Angolo di regolazione (gradi) | ± 5 | |||
| Torsione nominale (N·m) (a 5 bar) | Φ63:34.3;Φ80:66.6;Φ100:120.5;Φ125:319 | Φ20:2;Φ25:2.8;Φ32:3.5;Φ40:5.7 | ||
| Intervallo di temperatura di esercizio (°C) | -25 ̊+70 (in condizioni di non congelamento) | |||
| Meccanismo di ammortizzazione | Cussoni regolabili su entrambi i lati | Cussoni regolabili su un lato | ||
| Angolo di ammortizzazione (gradi) | 20 | Φ20,Φ25,Φ32:35;Φ40:32 | ||
| Lubrificazione | {Non lubrificato (lubrificato facoltativo) | |||
Nota: per evitare un impatto causato da un'energia di impatto superiore alla capacità di assorbimento del dispositivo di ammortizzazione del cilindro, utilizzare separatamente un ammortizzatore per assorbire l'energia di impatto.
| Modello (con cavo flessibile di 1,5 m) | FD-21R | FD-19RV | ||
| Intervallo di tensione di funzionamento (V) | 5 ̊240 DC/AC | 5 ̊240 DC/AC | ||
| Intervallo di corrente di funzionamento (mA) | 100 (massimo) | |||
| Capacità massima di contatto | 10W (massimo) | 50W (massimo) | ||
| Tempo di funzionamento | ||||
| Tempo di recupero | ||||

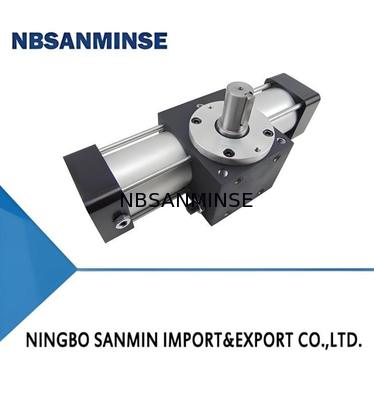

1.QGK-1 Tipo cilindro oscillante a staffa e pignone di medie dimensioni
SD (Tipo di base)
![]()
![]()
QGKG-1T (Tipo standard di albero di uscita singolo)
Nota:Metodo di regolazione dell'angolo di oscillazione: per i cilindri oscillanti a 90° regolare le viti 1 e 3.
![]()
![]()
QGK-1RT singolo albero di uscita (con tipo di interruttore)
![]()
QGK-1T2 (doppia presa di uscita)
![]()
![]()
Disegno di contorno di cilindro oscillante a staffa di uscita singola
![]()
![]()
Disegno di contorno del cilindro oscillatore a doppia uscita tipo scaffale di piccole dimensioni
![]()
Nota:Nella tabella, L, L1 e □N sono le dimensioni di installazione per gli alberi a doppia uscita.
Tabella delle dimensioni degli accessori per cilindro oscillante a staffa e a pignone di piccole dimensioni di tipo QGK-2
![]()
