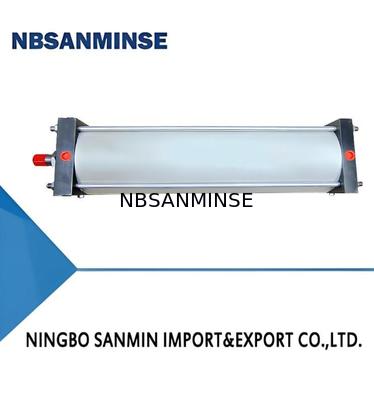

Cilindro pneumatico 10A-2 ISO Alesaggio Φ125, Φ160, Φ200, Φ250, Cilindro grande pesante

I. Caratteristiche

1. Le dimensioni dell'impianto sono conformi alla norma ISO (International Standard).
2. La lubrificazione senza olio (opzionale lubrificata con olio) evita la contaminazione da olio a gas e il lubrificante per nebbia d'olio può essere omesso.
3. Le parti principali sono realizzate in acciaio al carbonio di alta qualità, robusto e resistente, adatto per lavorare in condizioni difficili.

II. Simboli grafici e aspetto

III. Modello

IV. Principali parametri tecnici

1. L'apertura del cilindro: Φ125, Φ160, Φ200, Φ250 (mm)
2. Colpo di cuscino: 20, 23, 23, 25 (mm)
3. Corso massimo: 2000 mm
4. Intervallo di pressione di lavoro: 1~10 bar
5. Pressione di prova: 15 bar
6. Distanza di velocità operativa: 50~700 mm/s
7. Intervallo di temperatura di funzionamento: -25 ~ +80°C (in condizioni di non congelamento)
8. Medio di lavoro: aria compressa purificata
9. Lubrificazione: non richiesta (opzionale lubrificata con olio)

V. Disponibilità e dimensioni dell'impianto

1. Tipo di base (Tipo SD) ISO

VI. Esenzione e dimensioni degli accessori delle estremità dei bastoni

• Tipo T (staffa di collegamento a singola spina)
•
• Tipo Y (staffa di collegamento a forma di forchetta con perno)
•
•
