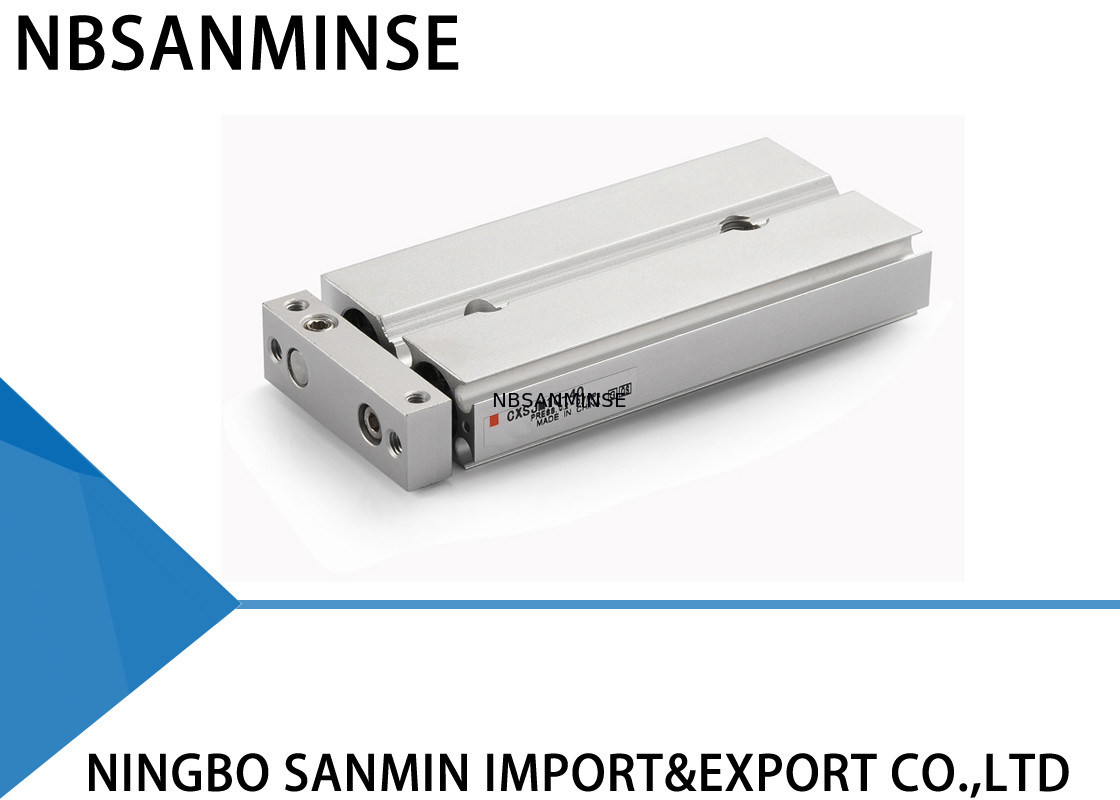

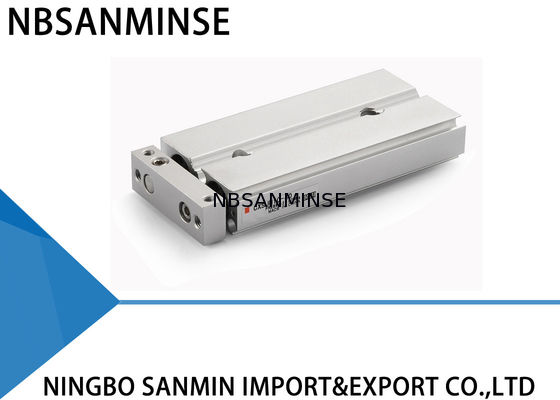

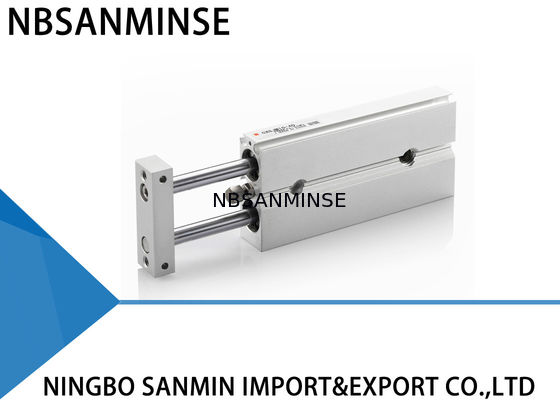

Cilindro a doppio stelo CXSJ/Cilindro pneumatico di tipo compatto Tipo simile SMC
Specifiche
| Diametro (mm) |
6 |
10 |
15 |
20 |
25 |
32 |
| Fluido |
Aria (senza lubrificante) |
| Pressione di prova |
1,05 MPa |
| Pressione massima |
0,7 MPa |
| Pressione minima |
0,15MPa |
0,1 MPa |
0,05 MPa |
| Temperatura ambiente e del fluido |
- Da 10 a 60 ℃ (senza congelamento) |
| Velocità del pistone |
da 30 a 800 mm/s |
da 30 a 700 mm/s |
da 30 a 600 mm/s |
| Cuscino |
Paraurti in gomma su entrambe le estremità |
| Gamma di regolazione della corsa |
Da 0 a – 5 mm rispetto alla corsa standard |
| Dimensione della porta |
M3×0. 5 |
M5×0. 8 |
RC (NPT, PF)1 / 8 |
| Energia cinetica ammissibile |
0,016 J |
0,064J |
0,095 J |
0,17J |
0,27 J |
0,32 J |
Corsa standard (mm)
| Modello |
Corsa standard |
Gamma di corse realizzabili |
| CXSJ 6 |
10, 20, 30, 40, 50 |
da 60 a 100 |
| CXSJ 10 |
10, 20, 30, 40, 50, 75 |
da 80 a 150 |
| CXSJ 15 |
10, 20, 30, 40, 50, 75, 100 |
110-150 |
| CXSJ 20, 25, 32 |
110-200 |
Tipo di filettatura della porta
| Zero |
Filetto M |
da φ 6 a φ 25 |
| RC 1/8 |
φ32 |
| TN |
NPT 1/8 |
| TF |
G1/8 |
Tipo di cuscinetto
M: Cuscinetto scorrevole
L: Cuscinetto a ricircolo di sfere
Tubazioni
Zero: Standard (da φ 6 a φ 32)
P : Assiale ( φ 6 , φ 10 )
Alesaggio/corsa
| Dimensione del foro |
Corsa standard |
| 6 |
10, 20, 30, 40, 50 |
| 10 |
10, 20, 30, 40, 50, 75 |
| 15 |
10, 20, 30, 40, 50, 75, 100 |
| 20 |
| 25 |
| 32 |
Commutazione automatica
Zero: senza sensore (con anello magnetico incorporato)
Numero di sensori
Zero: 2 pz
S: 1 pz
N : “n” pz
Perché scegliere noi
1: Vario stile per ogni prodotto e prodotti pneumatici completamente in serie.
2: Ampio stock per spedizioni veloci.
3: Fornire informazioni gratuite sui prodotti.
4: Qualità affidabile assicurata e servizio post-vendita attivo
5: Alta qualità con il prezzo competitivo.
D: Potresti offrire campioni gratuiti?
R: Sì, ma dipende dai prodotti, Vi preghiamo di contattarci ina@pneuhydr.com oppure whatsapp 0086 15168536055
D: Qual è il tuo ambito di attività?
A: Il nostro ambito di attività èservizio di parti di automazione dell'esportatore con contenitore pieno e venditacilindro dell'aria, trattamento della fonte d'aria, elettrovalvola,valvola dell'aria,motorizzare la valvola,Valvola in ottone, valvola idraulica, cilindro idraulico, aria e olioraccordo, manometroecc.
Q:Wquali tipi di prodotti puoi realizzare?
R: Possiamo produrre molti tipi di acciaio inossidabile, ottone, alluminiolavorazione dei materiali.come altopressione Valvola/elettrovalvola/elettrovalvola/valvola dell'acqua/valvola pneumatica/cilindro dell'aria/valvola idraulica/accumulatore idraulicoprodotti e così via.
D: Il prodotto può essere realizzato con il nostro logo e marchio?
A: Sì, certo, possiamo farlo. siamo fornitori OEM da anni e professionisti nella produzione. Ma devi darci l'autorizzazione se è possibile.
Q: Potete fornire prodotti di marca originali e famosi per strumenti pneumatici e idraulici?
R: Sì, possiamo fornire prodotti come Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser ecc.
Q: È disponibile una garanzia?
A: Sì, normalmente i prodotti hanno una garanzia di qualità di un anno.
D: Il connettore è nel sistema britannico o metrico? Qual è la differenza tra le filettature PT, NPT e G?
UN: La filettatura G è cilindrica e non si sigilla da sola, richiedendo guarnizioni aggiuntive per evitare perdite. PT e NPT sono conici e le filettature interne ed esterne diventano sempre più strette quando vengono serrate. La sigillatura si ottiene attraverso la deformazione delle filettature e solitamente viene utilizzato sigillante o nastro insieme per migliorare l'effetto sigillante
La filettatura G è un tubo cilindrico diritto utilizzato per connessioni non sigillate; La filettatura PT è un tubo conico che fa affidamento sulla deformazione e tenuta della filettatura stessa; NPT è anche un tubo conico con un angolo del profilo del dente di 60 gradi, utilizzato principalmente in Nord America
D: Come convertire le unità di pressione: MPa, bar, psi, kg/cm²?
A: 1MPa=10bar≈145psi≈10kg
D: Cosa causa solitamente la bruciatura delle bobine delle elettrovalvole?
A: Voltaggio e Hz errati, commutazioni frequenti, ingresso del liquido nella testa pilota, problema al nucleo della valvola e alla molla,ambiente vibrazioni calde e pesanti, ecc.
Q: Cosa occorre tenere presente per i componenti pneumatici in ambienti ad alta temperatura o estremamente freddi?
| Punto focale |
Contromisure per ambienti ad alta temperatura |
Contromisure per ambienti estremamente freddi |
| Sigilli |
Gomma fluorurata, PTFE |
Nitrile a bassa temperatura, gomma siliconica, poliuretano |
| Lubrificazione |
Grasso sintetico per alte temperature (bassa volatilità) |
Grasso per basse temperature (basso punto di scorrimento, bassa viscosità) |
| Trattamento della fornitura d'aria |
Rafforzare il raffreddamento, rimozione efficiente dell'acqua |
Essiccazione con punto di rugiada estremamente basso (tipo refrigerazione + adsorbimento), tracciamento elettrico |
| Componenti metallici |
Riservare il gioco di espansione |
Selezionare materiali con tenacità a bassa temperatura, evitare perdite dovute al restringimento a freddo |
| Componenti di controllo |
Bobine ad alta resistenza al calore, dissipazione del calore, basso consumo energetico |
Installare scatole isolanti, riscaldamento locale, prevenire la formazione di condensa fredda |
| Installazione |
Tenere lontano da fonti di calore, aggiungere piastre termoisolanti |
Evitare l'esposizione al vento e alla neve, avvolgere con materiali termoisolanti |
