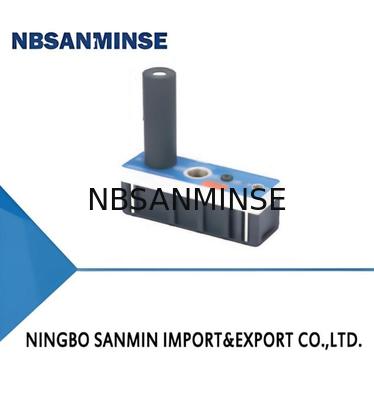

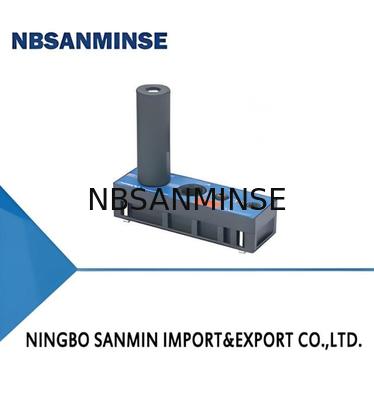

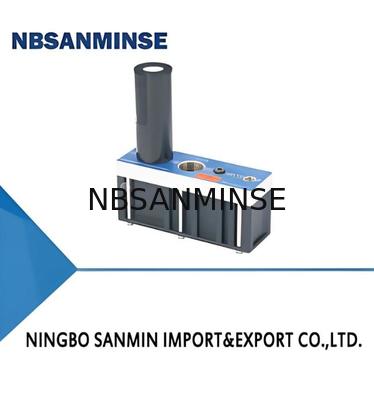

AM/AL/AH Series Multistage Vacuum Generator

Contattaci

Generatore per vuoto multistadio serie AM/AL/AH

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	Marca:	NBSANMINSE
Model Number:	AM25L

Informazioni dettagliate
Rated air supplypressure bar:	6.0	Max. vacuumlevel -kPa:	81
Max. vacuumflow NL/min:	360	Air consumption NL/min:	105
Noise level dB(A):	81

Descrizione di prodotto

Caratteristiche

◇ Progettazione di ugelli a più stadi che producono energia in modo efficiente

◇ Ha una grande capacità di aspirazione

◇ Vari requisiti per l'apertura dell'aria e per il vuoto

◇ Il sistema di risparmio energetico (ES) è opzionale

Vantaggi

◇ evacuazione rapida in basso livello di vuoto, riduzione dei costi e riduzione del tempo di

ciclo di lavoro

◇ Può produrre un grande flusso di vuoto, gestire rapidamente tutti i pezzi porosi

e in tutta sicurezza

◇ Si possono utilizzare diversi tipi di filo

◇ Risparmiate aria compressa quando maneggiate pezzi a tenuta stagna

Applicazioni

◇ Il generatore di vuoto a più fasi è adatto per la manipolazione di cartoni,

materiali di imballaggio e materiali porosi

◇ Utilizzato in condizioni di lavoro che richiedono un elevato flusso di vuoto, una rapida evacuazione

e meno consumo di aria

Struttura

◇(1) Corpo principale

◇ (2) Porta di rilevamento del vuoto

◇ (3) Silenziatore

◇ (4) Aporto di approvvigionamento

◇ (5) supporto di montaggio

◇ (6) ESSistema di risparmio energetico

AM 25L - AD - No, no. - ES
① ② ③ ④ ⑤ ⑥
1Serie		2Specificazione		3Plate di collegamento		45ealing	Valvola di non ritorno			6Dispositivo di controllo
AM-Universaltype		25L 50L 75L		D		N-NBR	Nello stato di default, senza valvola di non ritorno			Null-Default, senza
(-92 kPa)		100L 125L 150L		B		E-EPDM	A-Con non ritorno veloce			Contoldevice
AL-Large wacuum flowtype		255075		AD		F-Fuoine massaggiare	bber			B-Sistema di risparmio energetico
(-81 kPa)		100125150		E						solo per AM-25L/50L
AH-Alto livello di vuoto tipo 40120				(Ref. alla tabella 1)						AL-25/50
(-100,8 kPa)										AH-40
Tabella della piastra di collegamento1
Connessione piastra	Aria fornitura porto (((		") Vuoto porto (((		) Sfogo porto (((		Connessione piastra materiale	Applicabile vuoto gen rattolo
D	NPSF1/8		G3/4		G3/4		P.S.	AM25-100,AL25-100,AH40-120
B	NPSF1/8		NPT3/4		NPT3/4		P.S.
AD	G1/4		G3/4		G3/4		Leghe di alluminio
E	NPT1/4		NPT3/4		NPT3/4		Leghe di alluminio
D	G1/4		G1		G1		P.S.	AM125-150,AL125-150
B	NPT1/4		Trattato di non proliferazione"		Trattato di non proliferazione"		P.S.
AD	G1/4		G1		G1		Leghe di alluminio
E	NPT1/4		NPT1*		NPT1*		Leghe di alluminio
Selezione - serie AM
Modello/ Specificità	25L		50L		75L		100L		125L		150L
AM□-D-N	AM25L-D-N		AM50L-D-N		AM75L-D-N		AM100L-D-N		AM125L-D-N		AM150L-D-N
AM□-D-N-A	AM25L-DNA-A		AM50L-DNA		AM75L-D-N-A		AM100L-DNA		AM125L-D-N-A		AM150L-DNA
AM□-D-N-A-ES	AM25L-D-N-A-ES		AM50L-D-N-A-ES
AM□-B-N	AM25L-B-N		AM50L-B-N		AM75L-B-N		AM100L-B-N		AM125L-B-N		AM150L-B-N
AM□-B-N-A	AM25L-B-N-A		AM50L-B-N-A		AM75L-B-N-A		AM100L-B-N-A		AM125L-B-N-A		AM150L-B-N-A
AM□-AD-N	AM25L-AD-N		AM50L-AD-N		AM75L-AD-N		AM100L-AD-N		AM125L-AD-N		AM150L-AD-N
AM□-AD-N-A	AM25L-AD-N-A		AM50L-AD-N-A		AM75L-AD-N-A		AM100L-AD-N-A		AM125L-AD-N-A		AM150L-AD-N-A
AM□-AD-N-A-E5	AM25L-AD-N-A-ES		AM50L-AD-N-A-ES
AM□-E-N	AM25L-E-N		AM50L-E-N		AM75L-E-N		AM100L-E-N		AM125L-E-N		AM150L-E-N
AM□-E-N-A	AM25L-E-N-A		AM50L-E-N-A		AM75L-E-N-A		AM100L-E-N-A		AM125L-E-N-A		AM150L-E-N-A

Serie Selection-AL

Modello/
Specificità

100

125

150

AL□-D-N

AL25-DN

AL50-D-N

Altre informazioni:

AL100-D-N

Altre informazioni:

AL□-D-N-A

AL25-D-N-A

AL50-D-N-A

AL75-D-N-A

AL100-D-N-A

AL125-D-N-A

AL150-D-N-A

AL□-D-N-A-ES

AL25-D-N-A-ES

AL50-D-N-A-ES

AL□-B-N

AL25-B-N

AL50-B-N

Altre informazioni:

AL100-B-N

AL125-BN

Altre informazioni:

AL□-B-N-A

AL25-B-N-A

AL50-B-N-A

AL75-B-N-A

AL100-B-N-A

AL125-B-N-A

AL150-B-N-A

AL□-AD-N

Altre informazioni:

AL□-AD-N-A

AL25-AD-N-A

AL50-AD-N-A

AL75-AD-N-A

AL100-AD-N-A

AL125-AD-N-A

AL150-AD-N-A

AL□-AD-N-A-ES

AL25-AD-N-A-ES

AL50-AD-N-A-ES

AL□-E-N

AL25-E-N

AL50-E-N

AL75-E-N

AL100-E-N

AL125-E-N

AL150-E-N

Al□-E-N-A

AL25-EN-A

AL50-EN-A

AL75-E-N-A

AL100-EN-A

AL125-E-N-A

AL150-EN-A

Selezione - serie AH

Modello/
Specificità

120

AHO-D-N

AH40-D-N

AH120-D-N

AHO-D-N-A

AH40-DNA

AH120-D-N-A

- Ah□-D-N-A-S

AH40-D-N-A-ES

AH□-B-N

AH40-B-N

AH120-B-N

Ah□-B-N-A

AH40-B-N-A

AH120-B-N-A

AH□-AD-N

AH40-AD-N

AH120-AD-N

AH□-AD-N-A

AH40-AD-N-A

AH120-AD-N-A

AH□-AD-N-A-ES

AH40-AD-N-A-ES

A-H-E-N

AH40-E-N

AH120-E-N

AHO-E-N-A

AH40-E-N-A

AH120-E-N-A

Parametri tecnici

Modello

Classificato aria
fornitura pressione
bar

- Max, ti prego.
livello di vuoto
- KRa

Max.
vuoto flusso
NL/min

Aria
consumo
NL/min

Noise
livello
dB ((A)

Lavorare
temperatura
°C

Peso
9

Raccomandazione
(Succo) esterno - Sì, grazie.
Fornitura di aria porto

rifinito tubo di scarico Dia. mm
(Innescato) tubo di scarico (innerdia)
Vaso porto

AL25

6.0

360

105

-10~80

675

φ8

φ19

AL50

6.0

640

215

-10~80

675

φ10

φ19

AL75

6.0

850

320

-10~80

837

φ10

φ25

AL100

6.0

990

390

-10~80

837

φ10

φ25

AL125

6.0

1,170

480

-10~80

1,075

φ12

φ32

AL150

6.0

1,230

620

-10~80

1,075

φ12

φ32

AH40

6.0

99.8

150

155

-10~80

675

φ10

φ19

AH120

6.0

100.8

530

440

-10~80

837

φ12

φ19

Parametri tecnici
Modello	Ratedair pressione di alimentazione bar		- Max, ti prego. vuoto livello - kPa		- Max, ti prego. vuoto flusso NL/min		Aria consumo NL/min		Noise livello dB ((A)	Lavorare temperatura °C		Peso g		Raccomandazione (Hoo) Un altro giorno. Porto di approvvigionamento			"Mendedhoseda". (Mredhoseinner) dia.) Porta vuoto
AM25L	3.4		92		360		116		80	-10~80		675		φ8			φ19
AM50L	3.4		92		600		230		81	-10~80		675		φ8			φ19
AM75L	3.4		92		760		365		81	-10~80		837		φ10			φ25
AM100L	3.4		92		850		445		81	-10~80		837		φ10			φ25
AM125L	3.4		92		1,150		545		82	-10~80		1,075		φ12			φ32
AM150L	3.4		92		1,200		655		82	-10~80		1,075		φ12			φ32
AM25L	6.0		89		420		185		80	-10~80		675		φ8			φ19
AM50L	6.0		89		700		370		81	-10~80		675		φ8			φ19
AM75L	6.0		89		950		610		81	-10~80		837		φ10			φ25
AM100L	6.0		89		1,010		720		81	-10~80		837		φ10			φ25
AM125L	6.0		89		1,400		780		82	-10~80		1,075		φ12			φ32
AM150L	6.0		89		1,500		810		82	-10~80		1,075		φ12			φ32
Flusso di vuoto ((NL/min) a diversi livelli di vuoto ((-kPa)
Modello	Aria fornitura pressione bar	Aria consumo NL/min		0		10	20	30	40	50	60		70		80	90	- Max, ti prego. vuoto livello - kPa
AM25L	3.4	116		360		180	115	80	43	30	22.5		15.5		7.5	21.2	92
AM50L	3.4	230		600		320	250	135	75	60	46		30		13	1.5	92
AM75L	3.4	365		760		445	340	175	110	85	70		43		20	1.8	92
AM100L	3.4	445		850		550	430	280	145	115	85		60		28	2.2	92
AM125L	3.4	545		1,150		760	530	350	180	148	115		78		34.5	3.5	92
AM150L	3.4	655		1,200		830	550	360	215	170	130		90		36	5	92
AM25L	6.0	185		420		240	125	100	82	65	38		12.5		3.5	-	89
AM50L	6.0	370		700		510	290	195	160	115	70		22		8	-	89
AM75L	6.0	610		950		710	380	285	230	170	100		32		11		89
AM100L	6.0	720		1,010		800	460	385	310	215	125		42		15.5	-	89
AM125L	6.0	780		1,400		1,120	560	490	355	260	150		50		25	-	89
AM150L	6.0	810		1,500		1,110	630	560	385	315	210		65		26	-	89

Etempo di vuoto (s/L) per raggiungere diversi livelli di vuoto (kPa)
Modello	Fornitura di aria pressione bar	Aria consumo NL/min	10	20	30	40	50	60	70	80	90	- Max, ti prego. vuoto livello - kPa
AM25L	3.4	116	0.022	0.060	0.110	0.210	0.400	0.650	0.950	1.600	4.000	92
AM50L	3.4	230	0.014	0.031	0.060	0.100	0.200	0.340	0.500	0.800	2.500	92
AM75L	3.4	365	0.012	0.029	0.058	0.095	0.180	0.310	0.460	0.890	1.500	92
AM100L	3.4	445	0.010	0.025	0.043	0.075	0.110	0.190	0.270	0.450	1.200	92
AM125L	3.4	545	0.006	0.015	0.029	0.052	0.085	0.145	0.202	0.330	1.00	92
AM150L	3.4	655	0.005	0.013	0.027	0.045	0.070	0.105	0.230	0.460	0.900	92
AM25L	6.0	185	0.018	0.050	0.080	0.018	0.250	0.400	0.620	1.550		89
AM50L	6.0	370	0.010	0.022	0.048	0.080	0.110	0.200	0.350	0.780		89
AM75L	6.0	610	0.009	0.019	0.045	0.075	0.130	0.180	0.310	0.700		89
AM100L	6.0	720	0.007	0.018	0.038	0.055	0.080	0.120	0.190	0.470		89
AM125L	6.0	780	0.005	0.013	0.026	0.045	0.062	0.115	0.194	0.560		89
AM150L	6.0	810	0.003	0.009	0.014	0.03	0.060	0.095	0.200	0.800	-	89

Flusso di vuoto ((NL/min) a diversi livelli di vuoto ((-kPa)
Modello	Fornitura di aria pressione bar	Aria consumo NL/min	0	10	20	30	40	50	60	70	- Max, ti prego. livello di vuoto - kPa
AL25	6.0	105	360	196	135	85	45	36	27	17	81
AL50	6.0	215	640	320	205	145	95	65	45	25	81
AL75	6.0	320	850	430	320	190	130	105	65	40	81
AL100	6.0	390	990	580	460	300	185	130	95	52	81
AL125	6.0	480	1,170	720	541	350	200	150	125	65	81
AL150	6.0	620	1,230	760	560	410	210	160	148	85	81

Tempo di evacuazione (s/L) per raggiungere diversi livelli di vuoto (kPa)
Modello	Aria fornitura pressione bar	Aria consumo NL/min	10	20	30	40	50	60	70	- Max, ti prego. vuoto livello - kPa
AL25	6.0	105	0.030	0.060	0.100	0.200	0.390	0.580	0.870	81
AL50	6.0	215	0.018	0.039	0.066	0.120	0.200	0.310	0.510	81
AL75	6.0	320	0.010	0.020	0.040	0.080	0.120	0.200	0.310	81
AL100	6.0	390	0.008	0.017	0.032	0.050	0.090	0.130	0.220	81
AL125	6.0	480	0.006	0.016	0.026	0.045	0.078	0.110	0.180	81
AL150	6.0	620	0.005	0.014	0.024	0.040	0.071	0.100	0.160	81

Flusso di vuoto ((NL/min) a diversi livelli di vuoto ((-kPa)
Modello	Aria fornitura pressione bar	Aria consumo NL/min	0	10	20	30		40		50	60		70	80	90	99	- Max, ti prego. vuoto livello - kPa
AH40	6.0	155	150	145	105	52.5		27.5		20.5	15.0		8.5	5.5	3.0	0.2	99.8
AH120	6.0	440	530	420	265	141.0		85.0		65.0	45.0		33.0	21.5	6.0	0.5	100.8
Tempo di evacuazione (s/L) per raggiungere diversi livelli di vuoto (kPa)
Modello	Aria fornitura pressione bar	Aria consumo NL/min	10	20	30		40		50	60		70		80	90	99	- Max, ti prego. vuoto livello - kPa
AH40	6.0	155440	0.04	0.08	0.18		0.32 0.14		0.64	1.30		1.80		2.60	3.90	9.8	99.8
AH120	6.0		0.02	0.04	0.08				0.25	0.38		0.66		1.08	3.60	8.5	100.8

◇ Nota:Il kit di accessori di montaggio comprende 2 supporti di tipo L e 4 viti per la piastra di collegamento B e E
